10. Расчет воздуховодов равномерной раздачи.

1. Р_ст. постоянна.

Допущения:

При расчете коэффициента местного сопротивления выхода воздуха для отверстий и щели постоянен по длине воздуховода

2. Сопротивление движения воздуха по создается трением. Местное сопротивление деления потока не учитывается.

Исходные данные: L – расход воздуха м³/час, длина воздуховода l в м.

Порядок расчета.

1. Разбиваем воздуховод на участки длиной 1-2 метра.

2. Определяем расход воздуха через 1 м длины воздуховода либо одно отверстие.

,

3. Определяем площадь щели либо суммарную площадь отверстий.

,м²

где - рекомендуемая скорость воздуха на выходе в общественное здании 2-5м/с.

4. Определяем :

,

5. Потери давления на первом участке

Рст. – постоянно,

– рекомендуемая скорость движения воздуха в воздуховодах в общ. – до 8 м/с, в производственных – 12 м/с

Из последнего выражения находим .

таким образом определяем площади сечений всех участков. Площадь последнего в идеальном случае д.б.= 0, но определяется конструктивным размером щели либо отверстия.

Потери давления тут.

∆Р= ρV_н²/2+ζщели* ρV₀²/2

Расчет воздуховодов прямоугольного сечения аналогичен.

11. Воздуховоды приблизительно равномерной раздачи.

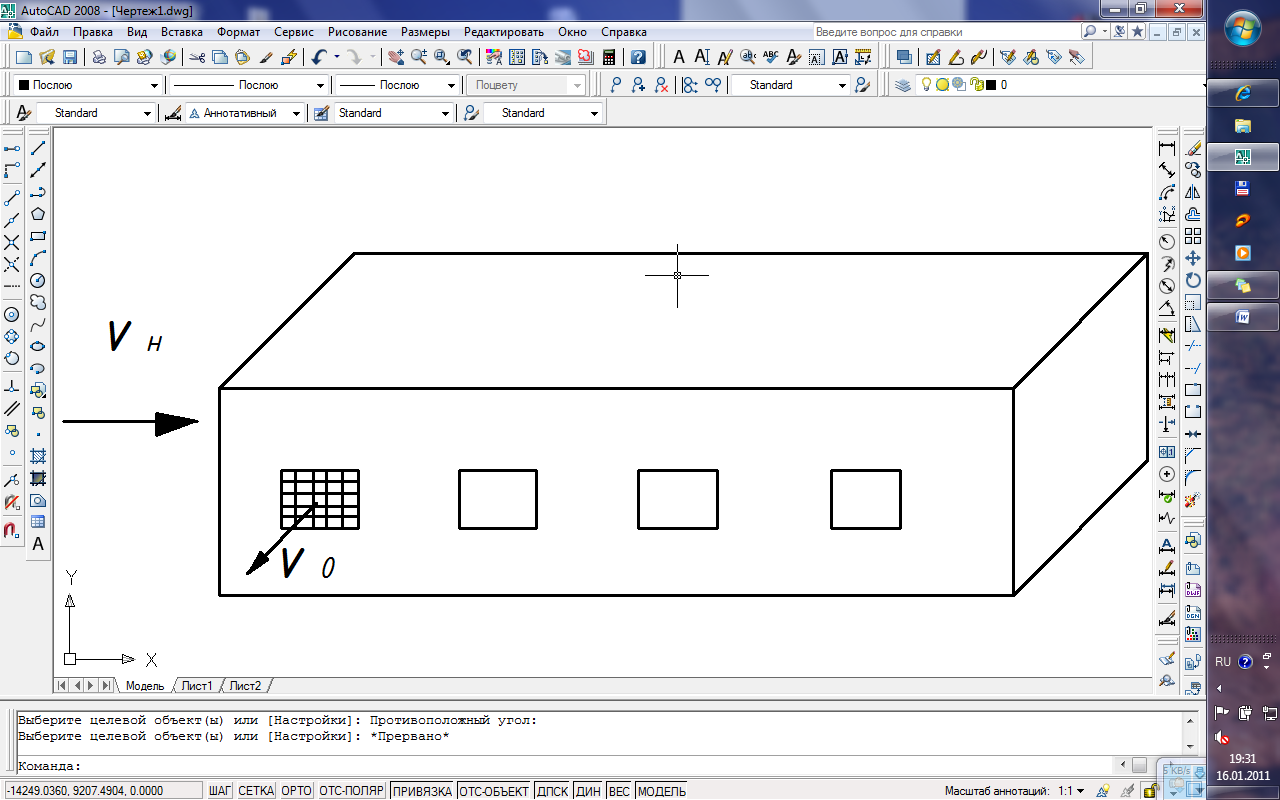

Воздуховоды постоянного сечения с отверстиями постоянной площади или щели постоянной ширины. Применяются в общественных зданиях (залы, столовые и т.д.). Полную равномерность обеспечить не могут.

,

где – скорость воздуха при истечении через решетку. Неравномерность раздачи зависит от параметра щели (отверстия) – произведения ,

где - коэффициент расхода, .

При значении неравномерность 10% ,

при неравномерность .

Действительная скорость на выходе из решетки не должна отличаться от расчетной не более чем на 20%. Чтобы такой воздуховод работал как равномерный, необходимо чтобы скорость в нем была минимальной, приблизительно равной скорости истечения через решетку; д.б. максимальным. Потери давления в таком воздуховоде:

.

12.Назначение, принцип работы и пути совершенствования конструкции калориферов.

Калориферы предназначены для нагрева воздуха в приточных камерах вентиляционных систем. В качестве греющей среды может использоваться горячая вода, пар, э/энергия.

1 ,2 – верхний и нижний сборный коллекторы.

3,4 – патрубки для отвода и подвода теплоносителя.

5 – металлические трубки d=25…32мм.

Принцип работы: теплоноситель подается по трубкам, воздух проходит между трубками и нагревается от их поверхности (или нагрев ТЭНов из нержавеющей стали при использовании эл/энергии). Количество теплоты, получаемой воздухом: .

Усовершенствование конструкции шло по пути увеличения поверхности нагрева за счет различной формы поперечного сечения трубок,и увеличения коэффициента теплопередачи.

13. Калориферы биметаллические со спирально-накатным оребрением.

Это КСк3 и КСк4 (теплоноситель – перегретая вода с избыточным давлением до 1,2 МПа и температурой до 180ºС. Калориферы многоходовые, устанавливаются горизонтально. Средняя модель КСк3 имеет три ряда трубок по ходу воздуха, большая модель КСк4 – четыре ряда.

В КП3-СК и КП4-СК теплоноситель – пар с избыточным давлением до 1,2 МПа и температурой до 190ºС. Калориферы одноходовые, вертикальное расположение теплопередающих трубок и патрубков, патрубок для подвода пара – сверху, для отвода конденсата – снизу.

В указанных калориферах используют стальные трубки 16 мм.
