8.Аэродинамический расчет вентиляции с естественным побуждением.

В системах с естественной вентиляцией воздух перемещается за счет разности плотностей и ветрового давления.

Для жилых, общественных, административных и бытовых зданиях расчет происходит на разность плотностей при температуре наружного воздуха +5 и внутреннего воздуха для холодного периода.

Для производственных: На разность плотностей вн. И наруж.в-ха по расчетным параметрам переходного периода для отапливаемых помещений. Для помещений с избытком теплоты – по расчетным параметрам теплого периода. Для помещений без избытков теплоты рассчитывается на действие ветра скоростью 1м/с теплого периода года.

Р_гр - гравитационное давление, Па ,

где -высота воздушного столба, м, принимается:

а) при наличии в здании только вытяжки – от середины решетки до устья вытяжной шахты;

б) при наличии в здании механического притока – от середины высоты помещения до устья вытяжной шахты;

- плотность наружного воздуха кг/м³; -плотность воздуха в помещении;Плотность воздуха определяем по формуле:

- коэффициент запаса на неучтенные потери, =0,9.(иногда вводят)

Естественные системы имеют небольшие гравитационные располагаемые давления с небольшими скоростями воздуха. Радиус действия естественной системы не более 10м.

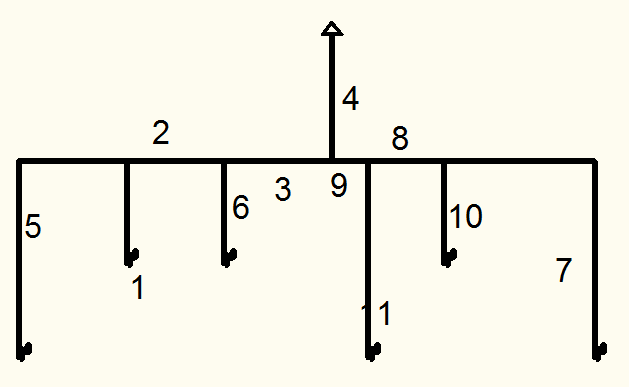

А эродинамический расчет следующим образом: 1.Определяем располагаемое гравитационное давление для этажей здания ,

2.Определяем удельные потери давления через различные этажи. За расчетное направление в вытяжных системах с естественным побуждением принимают такое, удельные потери давления на котором имеют минимальную величину. ,

где Σl – сумма длин участков;

3. Определяем потери давления ∆Р=RLn+Z

P_{гр 2этаж} – расчетное ∑∆Р_1,2,3,4<= P_гр 2этаж=10%

Потери давления на расчетном участке д.б.меньше либо равны распологаемому давлению. Если условие не выполняется, то можно: увеличить размеры воздуховодов, решеток, увеличить высоту вент.шахты и при этом увеличится гравитационное давление. Когда потери давления на участке отличаются от располагаемого более чем на 10% при большем располагаемым, то уменьшают воздуховоды, ставят диафрагмы.

Увязка ответвлений должна производиться с учетом различного располагаемого гравитационного давления для этажей.

∆Р_расп5= P_{гр 1этаж}-∆Р_2,3,4 ∆Р_расп10= P_{гр 2этаж}-∆Р_{8,9,4 4} ∆Р_расп11= P_{гр 1этаж}-∆Р_9,4

Достоинство систем: нет затрат на электроэнергию, отсутствие шума.

Недостатки: зависит от этажей, метеорологических условий.

9. Конструкция воздуховодов равномерной раздачи.

Применяется в воздушной тепловой завесе, в местных отсосах. Для раздачи воздуха в помещении.

Под равномерным понимают одинаковую величину расхода по длине щели или равенство расходов отверстий воздуховодов. Сила, которая выталкивает или всасывает воздух является статическое давление на стенки, которое является избыточным по отношению к атмосферному – выталкивание, меньше – всасывание.

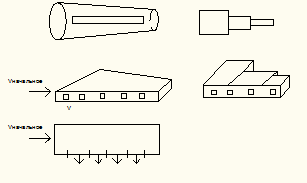

Существует 3 способа равномерной раздачи, всасывания.

1. Статическое давление по длине воздуховода постоянна, что обеспечивается подбором сечения воздуховода. Размеры отверстия, щели постоянны.

2. Диаметр, размеры воздуховода постоянны, меняется размер щели по длине воздуховода, размеры отверстия.

3. Воздуховод конструируется как камера , в которой статическое давление постоянно, либо изменяется в допустимых приделах. Это достигается поддержанием макс.возможной по технологическим условиям скорости в щели либо отверстии. Поэтому скорость в отверстии максимальна. Диаметры либо размеры подбираются так, что бы потери по длине были незначительны.

Направление воздуха перпендикулярно продольной оси – устанавливаются направляющие лопатки.

Постоянная площадь сечения и изменение размера щели. По направлению от начала к концу воздуховода скорость воздуха уменьшается. Р_динам уменьшается в соответствии с сохранением закона энергии и будет переходить в статическое давление. Эту величину называют освободившимся статическим давлением и соответственно Р_ст должно увеличиваться. Однако одновременна она будет тратиться на преодоление сил трение и местные сопротивления.

Если освободившееся динамическое давление > потерь, статическое давление увеличивается, < - уменьшается, = - ст.давление постоянно, чего и следует добиваться.
