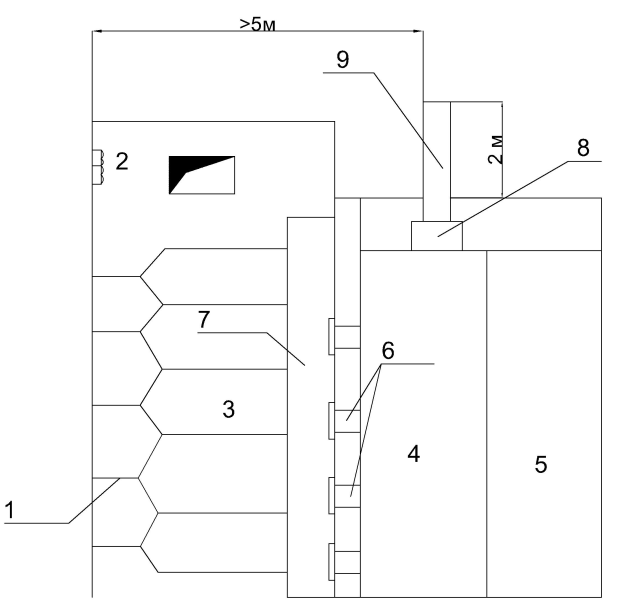

70.Схема системы аварийной противодымной вентиляции многоэтажного жилого здания.
1-лестн. клетка,2-осевые вентиляторы,3- лифтовой холл,4-межкварт. кор,5-помещения квартир,6- дымовые клапаны,7-дымовая шахта,8-вент-ор,9-воздуховод для выброса дыма в атмосф.
71.Основные принципы расчета системы дымоудаления и подбор оборудования (дымовые клапаны, вентиляторы).
За расчётный расход прин.:
.За
расчётный принимаем пожар на 1-ом этаже.
Определяем потери давления на уч-ках,начиная от дымового клапана.
.;
,Па.
Подбираем
вентилятор системы дымоудаления
,
.
,
Па-пересчет
на норм. условия.
-на
темп. 300 С.К-учитыв. соотн.
дымовых газов и пл-ти нар. воздуха.Дымовые
клапаны по данным заводов-изготов.
радиус действия 15 м,пл-дь живого сечения
дымового клапана опр. по массовой ск-ти
7-10
.Тип
привода для отк-тия м.б. эликтрич.
автомат.,тип закрытия клапана-ручной.Предел
огнестойкости окола часа.
72.Особенности расчета и проектирования систем вентиляции детских дошкольных учреждений.
Детские сады и ясли (СНиП П-Л. 3—71) оборудуются естественной
вытяжной вентиляцией во всех основных помещениях. Искусственная приточно-вы-
тяжная вентиляция проектируется в кухнях, уборных и стиральных помещениях.
Отдельная — для изолятора, кухни, уборных и группы стиральных помещений.
В шкафах для сушки верхней одежды детей устанавливается вытяжная вентиляция
с расходом воздуха 10 л*3/ч на каждый шкаф.
73. Особенности расчета и проектирования систем вентиляции общеобразовательных школ
Общеобразовательные школы и школы-интернаты
(СНиП П-Л. 65—73) оборудуются приточно-вытяжной вентиляцией.
Приток воздуха в учебные и учительские помещения искусственный. При
расчетных отопительных температурах наружного воздуха выше —30° приток
принимают децентрализованный неподогретым воздухом с подачей его в верх-
нюю зону (под потолок). При расчетных наружных температурах ниже —30°
принимают приток подогретого воздуха в верхнюю зону помещения. При опре-
делении расхода тепла принимается температура наружного воздуха по табл.
VII.5, параметр А.
Вытяжка из учебных и учительских помещений естественная. Для получения
положительного баланса вытяжка должна быть меньше притока. Механическая вы-
тяжная вентиляция устраивается в санитарных узлах и в помещениях с местными
отсосами: химической лаборатории с вытяжным шкафом, мастерских с отсосами
от станков и др.
При смежном расположении уборной и умывальной комнат вытяжка устраивает-
ся только из уборной. В душевых — только в кабинах. При числе душевых сеток 5
и более приток воздуха проектируется в раздевальное помещение
В помещениях кухни, моечной и уборных устанавливаются самостоятельные си-
стемы вентиляции. Вентиляция столовой и буфета проектируется по нормам предпри-
ятий общественного питания, киноаппаратной по нормам для кинотеатров. Вентиля-
ция учебных помещений и учительских рассчитывается на ассимиляцию избыточных
тепловыделений, влаговыделений и углекислоты с тем, чтобы температура внутрен-
него воздуха находилась в пределах 16—22° С (при отсутствии тепловыделений
16° С), влажность 30—60%, содержание СО2 до 1 л/м3.
