52.Эпюры давления воздуха на ограждения здания при действии ветра

За условный 0 принимается точка с мин. аэродинамическим коэффициентом. Т.к. tн=tв, то гравитационное давл. = 0.

Под действием ветра с наветренной стороны создаётся избыточное давление:

С заветренной стороны разряжение:

Т.к. за усл. 0 приним. мин. давление( с заветренной стороны), то с наветренной стороны давление относительно данного 0 будет:

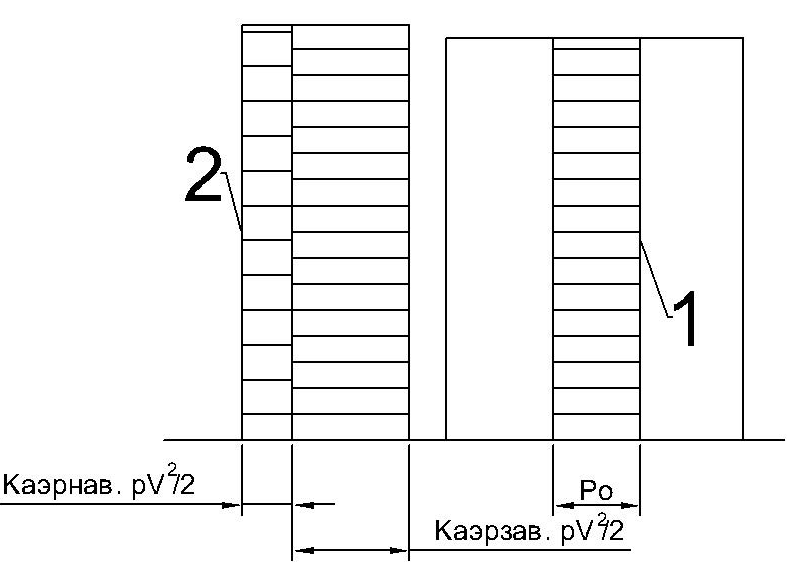

Для случая когда действует только ветер расчётными будут эпюра 1 внутреннего давления и эпюра 2. Результирующая эпюра получ. за счёт сложения или вычитания этих эпюр в зависимости от того, внутри здания избыточное давл. или разряжение.

53. Эпюры давления воздуха на ограждения здания при совместном действии ветра и гравитационных сил

, ,

Построение эпюры давления ведем путем складывания заштрихованных эпюр (из вопроса 51 и 52, эпюра давления воздуха на ограждение здания при действии гравитационных сил и эпюра давления воздуха на ограждение здания действии ветра)

1. Избыточное давление

2. Результирующая гравитационных сил

3. Эпюра действия ветра

На здание действуют:

-избыточное относительно условного нуля внутреннее давление (эпюра 1) избыточным может быть и «+» и «-»

-с обеих наружных сторон результирующая гравитационного давления в виде треугольника (эпюра 2)

-с наветренной стороны дополнительное давление ветра (эпюра 3)

При совместном действии ветра и гравитационных сил на здание избыточное давление снаружи будет

Результирующая эпюра получается путем сложения (или вычитания) этой эпюры с избыточным давлением внутри здания

54.Аэрация промышленных зданий

Аэрацией называют организованную регулируемую естественную приточно-вытяжную вентиляцию, которая осуществляется за счет действий гравитационного и ветрового давления.

Аэрация применяется в цехах со значительными избытками теплоты. Если концентрация пыли и вредных веществ в приточном воздуховоде не превышает 30% от ПДК рабочей зоны.

Аэрация не применяется:

- если по условиям технологии требуется предварительная очистка и обработка воздуха;

- если приток наружного воздуха вызывает образование тумана или конденсата.

Приток воздуха в теплый период осуществляется через проемы в наружных стенах, низ которых располагается на высоте не более 1,8 метра.

В холодный период года осуществляется через проемы в наружных стенах, низ которых распространяется по высоте не менее 3,2м от пола.

Конструкции приточных проемов бывают различные:

1-створка одинарная верхнеподвесная

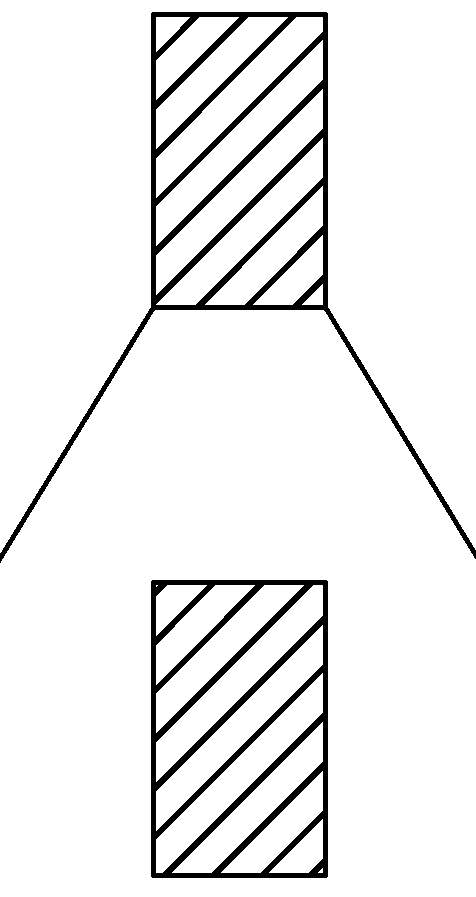

2-двойная верхнеподвесная створка

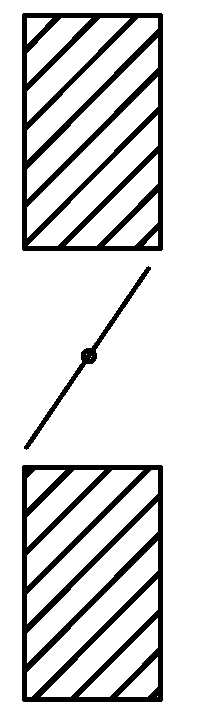

3-среднеподвесная одинарная

Стандартные размеры h-высота и b-ширина проемов, а также их коэффициента местного сопротивления (приводится в справочной литературе)

Удаление воздуха осуществляется через не задуваемые аэрационные фонари и шахты, светоаэрационные фонари, дефлекторы, аэрационные проемы в наружных стенах.

Как правило, аэрационные и светоаэрационные фонари выполняются с ветрозащитными панелями (3).

Конструктивные и аэродинамические характеристики аэрационных устройств приведены в справочной литературе. Створки аэрационных проемов оборудуются механизмами для открывания и закрывания.

Механизмы открывания и закрывания предусматриваются строительной частью проекта.
