49.Расчет воздушно-тепловых завес шиберного типа

Расчёт заключается в определении расхода в-ха необходимого дл подачи в возд. завесу, подбора типовой завесы и определении т-ры воздуха подаваемого завесой.

Расход воздуха подаваем. завесой:

, рек. 0,6-0,7 Gз – расход в-ха подав. завесой, Gпр – расх в-ха проходящий ч/з проём., – коэф. расхода зависит от типа ворот, вида завесы и отнносит. площади рек. 20-30, т-ра определяется в зависимости от категории работ., ∆P – разность давл. в-ха с 2х сторон наружного ограждения на уровне проёма оборудованного завесой где – гравитационное давление – ветровое давление. . За приним. расст. по вертикали от центра проёма до уровня 0-х давлений где давления внутри и снаружи здания равны, дл зданий без аэрационных фонарей ,

с – кэф. кот. учитывает конфигурацию здания, его назыв. аэродинамич. коэфициент.

Скорость ветра v_в – расчётна скорость пар.Б для хол. пер. года, К₁ – учитывает степень герметичности зд.

По известному расходу и размерам проёма приним. к устан. типовую завесу.

Обеспечиваем треб. тем-ру воздуха, подаваемого завесой, кот. опр-ся из выражения:

, допустимое отклонение по тепловой мощности составл. 10%.

50.Неорганизованный воздухообмен в зданиях

На распределение давлений в-ха на огажд. зд. влияет разность плотностей нар и внутр в-ха, давление ветра и работа систем вентиляции.

В зав-ти от разницы давлений с внутр. и нар. стороны ограждения возникает естественный неорганизованный воздухообмен. При обтекании здания ветровым возд. потоком за ним образуется застойная зона, котора наз. зоной аэродинамического следа или аэродинамической тени.

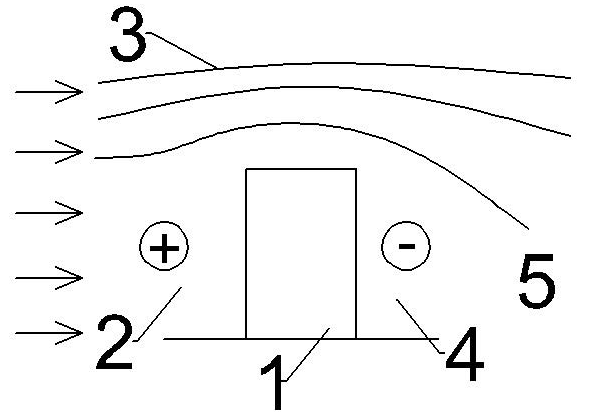

1 – зд-ние, 2 – зона избыт. давл. 3 – ганица влияния здания на воздушный поток, 4 – зона разряжения и вихревого давл.воз-ха расп. с заветренной стороны.

5 – зона аэродинамической тени.

Сила и направление ветра непостоянны поэтому размеры зоны аэродинамической тени и циркуляция воздуха изменяются во времени. Распределение давления ветра на нар. ограждени необходимо учитывать при расчёте воздухообмена ч/з проёмы и неплотности нар. огр. Не реком. располагать воздухозаборные устр. прит. систем вент. с заветренной стороны, а также делать выброс загр. вент воздуха в эту зону т.к. в ней будут нак. вредные в-ва и их кол-во может превысить ПДК. Воз-хо забор надо делать с наветренной стороны фасада и торцов, а выброс выше зоны

Значение аэродинамич. коэф. для зданий различной конфигурации определяется экспериментальным путём на моделях обдуваемых в аэродинамической трубе.

При этом изм-ся динамич. давление набегающего потока( или ск-ть потока), статическое давление в различных точках пов-ти, температура воздуха, по которой определяется плотность, а также фиксируется влажность и барометрическое давление. Для зданий простой конфигурации в виде параллелепипеда с=0,8 с наветренной, с=-0,4 с заветренной.

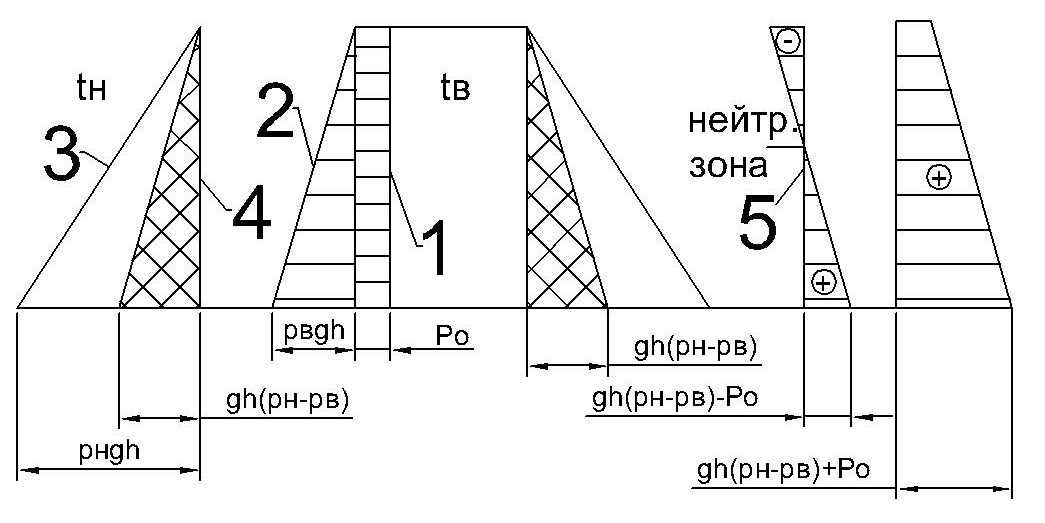

51.Эпюры давления воздуха на ограждения здания при действии гравитационных сил

За усл. ноль приним. точка с минимальным давлением воздуха. Для гравитационного давл. эта точка находится с наружи в верхней части здания. В здании действует избыточное давление относительно условного нуля внутреннее статическое давление . Суммарная эпюра внутри здания - трапеция с основаниями p_o и p_o+ .

Снаружи действует гравитац. давление . Внутр. и наружные давл. направлены противоположно друг другу. При вычитании эпюры внутреннего давления 2 из эпюры 3 получим с обеих сторон эпюру результирующего гравитационного давления 4. Если совместить эпюры 1 и 4 получим результирующую эпюру давл.5. На ней на высоте hнейтр.зоны нах-с плос-ть, избыточное давление которой равно 0.

Ч/з отверстия, находящиеся ниже нейтральной зоны нар. воздух будет поступать в здание, а выше – выходить.
