47. Расчет воздушных душей.

При расчете определяют типоразмер душирующего патрубка F0(A0), скорость V0 на выходе из патрубка, температуру t0 воздуха на выходе и расход воздуха L0.

1. На основании данных об интенсивности теплового излучения Вт/м2 и от категории работ по СНБ находим

2. Принимаем тип душирующего патрубка и его характеристики. ( )

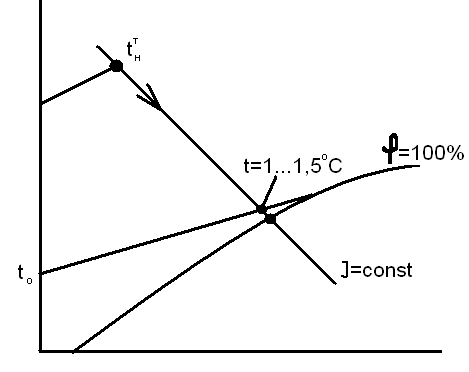

3. Исходя из параметров наружного воздуха и построение на I-d диаграмме процессов адиабатического увлажнения, находим температуру воздуха t0.

Сравниваем t0 с нормируемой температурой. Если tн выше, то все хорошо. При tн> t0 для душирования достаточно адиабатического увлажнения.

При tн< t0 необходимо применять искусственное охлаждение, с использованием холодильных установок.

4.

Принимаем к установке душирующий патрубок с ближайшим значением , который соответствует ближайшему значению.

При tнорм< t0

X – расстояние от душирующего патрубка до рабочей зоны.

При устройстве воздушного душирования по борьбе с выделяющимися вредностями , то в данном случае А0.

Где и - концентрация вредных веществ в воздухе рабочей зоны и приточного мг/м3.

ПДК – предельно допустимая концентрация данного вещества.

48.Воздушные завесы

Возд. тепловые завесы устраиваются в зданиях для обеспеч. требуемой т-ры воздуха в раб зоне вблизи ворот и дверей.

Завесы бывают возд. и возд. тепловые. По принципу действия делятся на шиберные и смешивающего типа.

Завесы шиберного типа перекрыв. пост. нар. воз-ха при откр. дверей и ворот.

Завесы устраивают у ворот которые откр. не менее 40 мин в смену или чаще 5 раз в смену.

В помещение поступает образ. смесь наружного и подогр. воз-ха и эта tсм нормир. в з-ти от категории работ:

tсм= 14 при лёгкой работе, 12 при средней тяжести, 8 тяжёлая раб., 5тяжёлая работа в тех случ. если раб. место нах. на расст. 6м от дверей и 3м от нар. стен.

Завесы м.б. 2х сторонней или одно сторонней, с боковой подачей в-ха, с верхней либо нижней подачей в-ха.

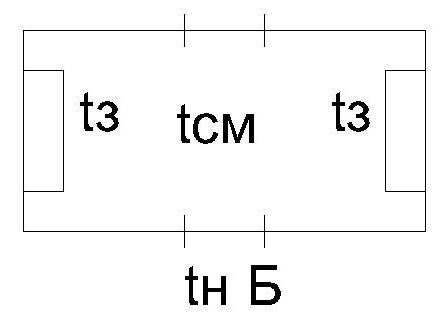

З авесы смешивающего типа устр. как правило у входных дверей обществ. зданий и у вспомогат. зд пром. предприятий. Завесы смеш. типа предполог. наличие тамбура. Выполняются с 2х сторон двери, обеспеч. перемешивание нар. в-ха с нагр. в-хом в пределах тамбура. tсм норм. – 12-14^оС.

Решение об установке завес смеш. типа принимаются в зав-ти от к-ва людей проход. ч/з двери и от tн.

Т-ра в-ха под завесой д.б. не более 50 у дверей и 70 у ворот. Ск-ть в-ха не более 8м/с у дверей и не более 25 у технолог. проёмов.

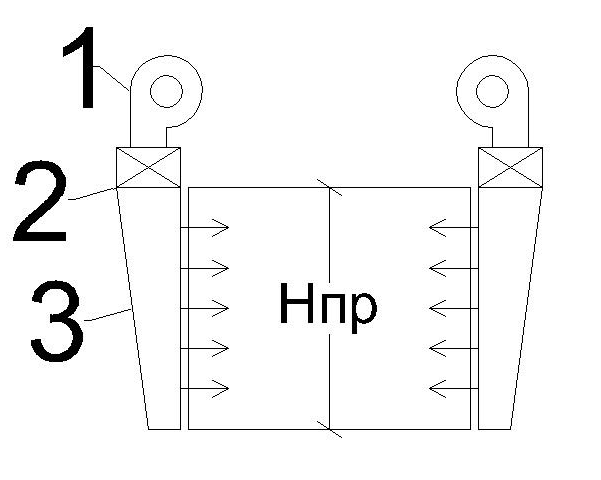

З авесы шиберного типа комп. из вентилятора осевого или радиального, калорифера и возд. распределит. короба. Воз-х забирается на всас. патрубке вентилятора. Для помещ. кат. А и Б необх. прим вент во взрывозащищ. исп., т-ра гор. воды дл калорифера д.б. не более 110.

Теплоснабжение калорифера осущ. с помощью перегр. воды, пара, эл. энергии. Сстемы теплоснабжения в тепл. завесах делаются самостоятельно.

Действие переод. работающих завес не учитывают в воздушно теловом балансе помещени, а для постоянно работающих надо учитывать. Средства автоматики в завесах обеспечивают пуск и откл. вентилятора при откр. и закр. дверей.
