42. Полностью закрытые укрытия

Представляют собой технологическое оборудование в котором создается разряжение. Воздуха из помещений через небольшие отверстия поступает в оборудование. Такие укрытия применяются при дроблении, смешивании, транспортировки сыпучих материалов.

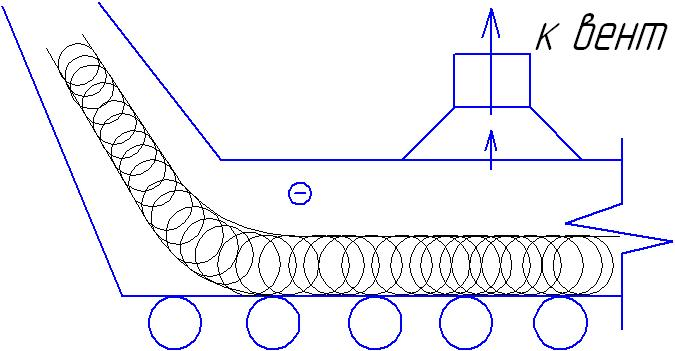

Укрытие ленточного конвеера:

L_м.о.=V_рекF_{щели, неплотностей, отверстия}3600.

V_рек – скорость воздуха, всасываемого через щели, зависит от дисперстности пыли. Скорость движения воздуха в всасывающем патрубке должна быть не более 2 м/с для кусковых материалов, 1 м/с – для зернистых материалов, 0,7 м/с – для порошковых.

43. Активированные отсосы.

Это отсосы, которые представляют собой комбинацию местный отсос и приток воздуха.

Примеры:

1. Бортовой отсос с передувом

2. Окрасочные камеры (самые распространенные)

3. Сушильные камеры

4. Активированный зонт-козырек у технологического проема печи

5. Модульное вентиляционное оборудование (МВО)

Расход воздуха: , либо определяется по данным технологов и приводится в каталогах.

45. Воздушные души.

Применяются для создания на постоянных рабочих местах требуемых метеорологических условий отличающихся от метеорологических условий во всем остальном помещении.

Два случая установки воздушных душей:

1. При тепловом облучении свыше 140 Вт/м2

2. При открытых технологических процессах с выделением вредных веществ, непосредственно в зону дыхания.

Воздушное душирование необходимо устанавливать после принятия мер по уменьшению облучения (установка тепловой изоляции, защитных экранов) и после исследования возможности установки местного отсоса.

Системы воздушного душирования не объединяются с другими приточными системами, они должны быть отдельными.

На воздушное душирование можно подавать наружный воздух или внутренний воздух после соответствующей обработки.

Расчетные параметры наружного воздуха для систем воздушного душирования для холодного параметры Б, для теплого параметр А. Расчетные параметры и t нормируются в зависимости от интенсивности теплового облучения и от категории тяжести работ.

Воздух этой системы должен подаваться на расстоянии не менее 1 метра от места выпуска до человека.

Воздух должен быть направлен:

1. На грудь человека горизонтально, либо сверху под углом 45 .

2. В зону дыхания человека для поддержания ПДК.

Воздух подается при помощи специальных душирующих патрубков (воздухораспределителей). Нижняя кромка этих воздухораспределителей должна быть не ниже 1,8 метров (связано с ростом человека).

Для достижения необходимой температуры воздуха применяется либо адиабатическое увлажнение в приточных камерах, либо применяются установки искусственного увлажнения.

46. Конструкция душирующих воздухораспределителей.

Унифицированные душирующие воздухораспределители (УДВ):

УДВн - с нижним подводом воздуха

УДВун – с нижним подводом и увлажнением

УДВв - с верхним подводом воздуха

УДВув – с верхним подводом и увлажнением

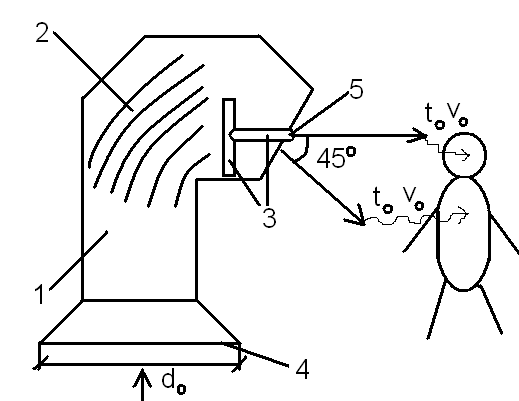

С нижним подводом:

1. Корпус воздухораспределителя

2. Направляющие лопатки (равномерный выпуск воздуха)

3. Поворотная решетка

4. Шарнирное фланцевое соединение

5. Пневматическая форсунка для распыления воды

Изменение направления воздуха вертикальной плоскости осуществляется за счет поворотной решетки 3 и может осуществляться до 45 .

Изменение направления воздуха в горизонтальной плоскости осуществляется за счет шарнирного фланцевого соединения 4.

Для увлажнения воздуха на направляющей решетке 3 расположена форсунка 5 с пневматическим распылением воды, которая может перемещаться и по вертикали и по горизонтали.

В помещениях общественных и административных зданий с избытками теплоты свыше 23 ВТ/м3 можно устанавливать потолочные вентиляторы, для увеличения скорости движения воздуха на рабочем месте.
