39.Кольцевые и нижние отсосы.

Устраивают по периметру круглой либо квадратно ванной либо печи.

L=L₀*K_П*К_Т*К_V - расход воздуха. коэффициенты находят по номограммам.

Нижний отсос (отсос открытого типа).

Нижний отсос – когда выделяются вещества тяжелее воздуха. Может выполняться виде щелей , расположенных возле источника вредности либо сплошную вытяжную решетку.

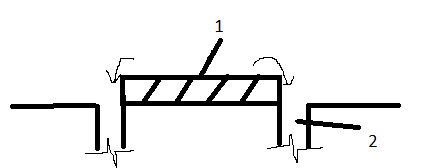

1. Источник вредностей

2. Нижний отсос

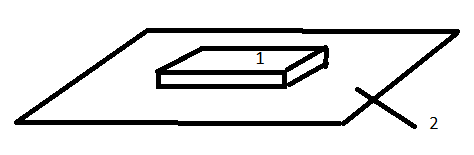

1. Источник вредностей

2. Вытяжная решетка, подсоединенная к воздуховоду

L=L₀*K_П*К_Т*К_V - расход воздуха. Для определения коэффициентов приводятся ф-лы и номограммы.

40. Укрытия шкафного типа – отсосы полуоткрытого типа

Являются наиболее эффективными отсосами, позволяющими удалять вредные вещества с большой концентрацией при небольших расходах воздуха.

1 – укрытие;

2 – кромка размером a позволяет выпрямить поток на входе в сечение (проем) укрытия.

Теоретически в основу расчета положены уравнения распространения примеси во встречном потоке.

L=3600VF

V=(A/0,434 a)·lg(q_o/q_a)

где А – коэффициент турбулентного обмена. Чем больше скорость, тем больше подмешивание;

а – размер кромки у отверстия. Делая кромку мы уменьшаем скорость V. При увеличении размера кромки, скорость с которой необходимо удалять уменьшается;

q_o – концентрация вредных веществ в укрытии, мг/м³;

q_a – концентрация вредных веществ в рабочей зоне, должна не превышать ПДК.

Чем больше концентрация, скорость д.б. больше и расход больше.

Чем больше ПДК (менее вредное вещество), тем скорость меньше.

Необходимо что бы скорость была такова, что бы при данной концентрации вредных веществ в укрытии q_o, на расстоянии а, концентрация вредных веществ в рабочей зоне не должна превышать ПДК.

Поскольку наличие кромки размером a позволяет уменьшать скорость и соответствующий расход в-ха, то это положение используется при конструировании местных отсосов. Во всех местах, где в укрытии имеются отверстия необходимые для проведения работ или пропуска трубопроводов, или деталей технологического оборудования необходимо делать патрубки. При этом концентрация вредных веществ в рабочей зоне уменьшается в несколько раз.

При ПДК > 10 мг/м³ рекомендуемая V_рек=0,5 м/с, если ПДК от 0,1…10 мг/м³ – V_рек=0,7 м/с, ПДК < 0,1 мг/м³ – V_рек=1,0 м/с.

При выделении аэрозолей (вредные частицы) рек. V_рек=1,2…1,5 м/с.

Если невозможно определить величину площади открывания рабочего проема, то расход определяют по условным площадям: F_усл=0,2 м² на 1 м длины, т.е. F_усл=0,2·l.

Конструкции вытяжных шкафов бывают различными. Удаление воздуха м.б. как из верхней, так и с нижней зоны.

41. Местные отсосы для улавливания пыли полуоткрытого типа

Наиболее распространены кожух пылеприемники, которые устанавливаются на заточных, шлифовальных и полировальных станках.

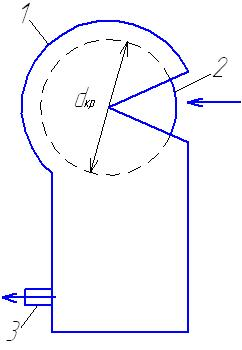

1 – кожух – пылеприемник;

2 – вращающийся круг;

3 – патрубок для подсоединения вытяжного воздуховода;

4 – емкость для сбора крупных частиц.

Расход: L=3600VF=f(d_кр), м³/ч = kd_кр

k=1,8; 2;…

V=0,25V_max=0,25·πd_крn, где n – частота вращения.

Расход удаляемого воздуха определяется в зависимости от диаметра круга, мм. Для заточных и шлифовальных станков:

L=2d_кр – для d_кр<250 мм;

L=1,8d_кр – для 250<d_кр<600 мм;

L=1,6d_кр – для d_кр>600 мм.

Для полировальных станков – с войлочными кругами: L=4d_кр;

– с матерчатыми кругами: L=6d_кр.

Местные отсосы от деревообрабатывающих станков выполняют в виде пылеприемников, встроенных в оборудование.

Конструкция, количество, место установки отсосов и расход удаляемого воздуха приводится в паспорте каждого станка, в каталоге завода изготовителя, или в справочной литературе.
