35. Местные отсосы открытого типа. Вытяжные зонты.

МО открытого типа — это когда отсос находится на некотором расстоянии от источника вредности и окружающий воздух свободно подтекает ко всасывающему МО.

Виды МО открытого типа:

- вытяжные зонты

- зонты козырьки

- боковые МО (панели равномерного всасывания, бортовые отсосы, кольцевые отсосы)

- нижние отсосы

Эффективность их невелика, но их делают.

В ытяжные зонты применяют когда выделяется вредность от нагретых поверхностей и образуют устойчивый конвективный поток.

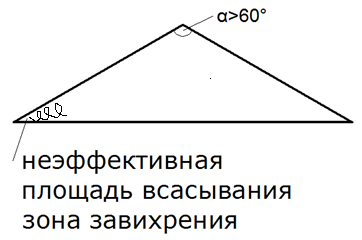

Если α>60° то:

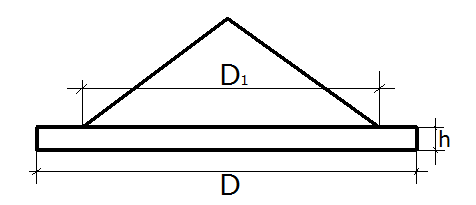

Решение: делать отступ

h=(0.12…0.15)D

D₁=0.8D

Δ зависит от:

а) Δ=f(l) — чем больше l, тем больше Δ

б) Δ=f(ϑ_в) — от подвижности воздуха

в) Δ=2,14( — здесь d_экв по площади

ϑ_l — скорость конвективного потока

Определяем расход:

Где — характерный расход воздуха удаляемый через вытяжной зонт

Или

36. Зонты-козырьки

Устанавливается над загрузочным отверстием печи, моечных машин, сушильных камер и т.п.

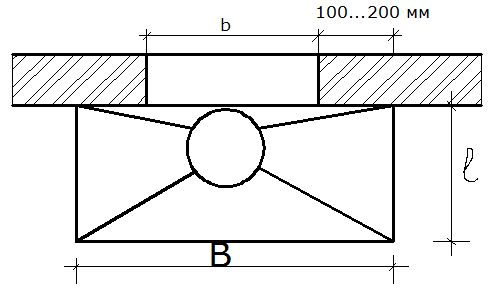

— вылет зонта

В=b+2(100…200мм)

Где

определяется по площади в зависимости b·h

Для приближённых расчётов можно принимать l=1,4…1,8h

Находим t_см исходя из теплового и воздушного баланса. При удалении воздуха естественными схемами t_см д.б. ≤350°С. Для механических систем t_см д.б. ≤150°С. Можно L посчитать проще

37. Боковые отсосы. Панели равномерного всасывания.

Применяются в тех случаях, когда по технологическим причинам устройство зонтов невозможно.

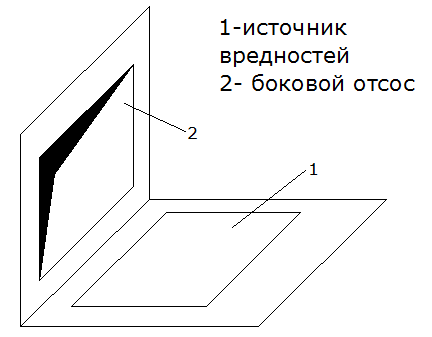

Общая схема

Для увеличения эффективности плоскость всасывания отсоса м.б. наклонена к источнику вредностей.

Панель равномерного всасывания

— вид бокового отсоса. Применяется при сварочных работах.

Расход воздуха определяем по формуле

=2-2,5 м/с — для вредных выделений газов без пыли

=3,5-4 м/с — при выделении газа с пылью.

38. Бортовые отсосы.

В цехах дробильных и гальванических покрытий.

Применяются пром. ванны, заполненные вредными растворами. Из них испаряются вредные вещества: пары бензина, керосина, окиси азота; пары серной, соляной, азотной кислот; также аэрозоли водных растворов щелочей.

Технология производимых процессов травления, цинкования, лужения, золочения, кронирования, обезжиривания деталей. Эта технология не позволяет применять полное укрытие ванн. Поэтому в данном случае для удаления выделяющейся вредности применяются бортовые отсосы. Бортовой отсос представляет собой сплошную щель, расположенную вдоль длинных бортов ванн. В зависимости от ширины ванн отсосы м.б. :

-при ширине ванны b<600мм применяется однобортовые отсосы

- при 600<b<1600 применяются двухбортовые отсосы

- при b>1600 — бортовые отсосы с передувкой

Бортовые отсосы м.б. обычной конструкции или опрокинутой

Возможные схемы:

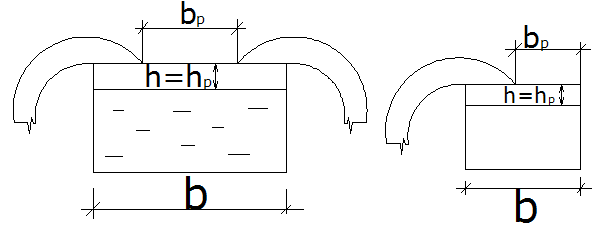

а) обычная конструкция:

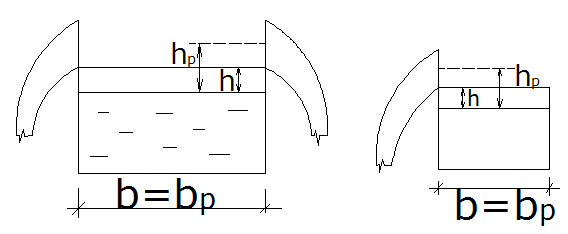

б) опрокинутая конструкция:

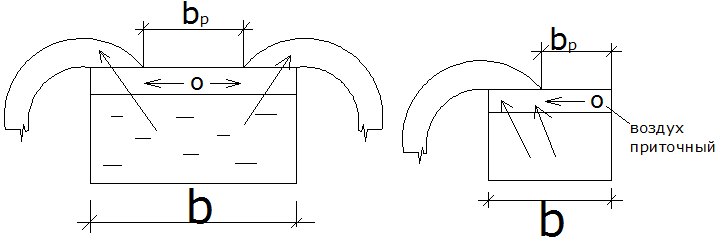

в) отсос с передувкой

Расход воздуха:

Чем больше h_p тем больше вредностей прорывается

— температур поверхности жидкости и воздуха в помещении

— коэффициент, учитывающий какой отсос (однобортовой ; двухбортовой

— коэффициент учитывающий наличие воздушного перемешивания, которое оптимизирует удаление вредностей с поверхности.

— коэффициент учитывающий укрытие поверхности жидкости плавающими предметами.

—коэффициент, учитывающий укрытие поверхности жидкости пенным раствором, путём введения добавок ПАВ.

если вводится ПАВ

— коэффициент, учитывающий токсичность вещества испаряемого с поверхности раствора.
