30. Глушители шума

Глушители шума устанавливаются до либо после вентилятора.

Глушители по конструкции:

• Трубчатые;

• Пластинчатые;

• Камерного типа.

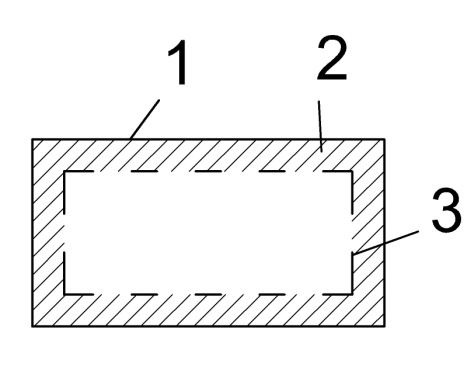

Трубчатые глушители выполняются в виде прямого участка механического воздуховода, облицованного изнутри звукопоглощающим материалом, бывают круглого и прямоугольного сечения:

1 – металлический кожух;

2 – звукопоглощающий слой (например стеклоткань);

3 – перфорированный воздуховод или сетка;

Применяются трубчатые глушители Ø до 500 мм, площадью f<0.25 м² l=0.5—1м

Уровень шума снижается засчет поглощения.

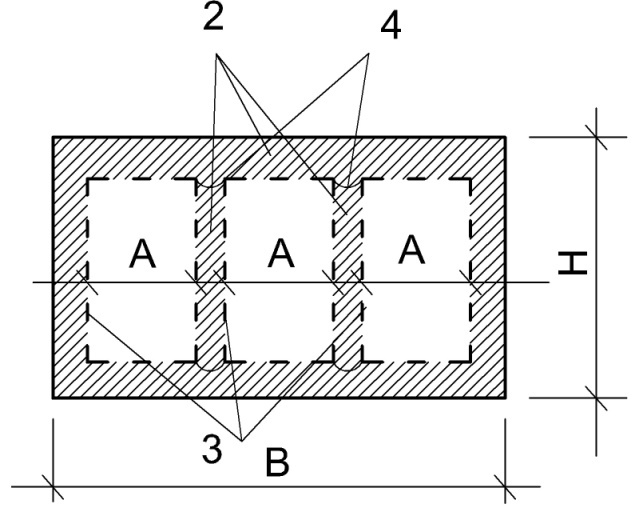

При больших сечениях применяются пластинчатые глушители.

4 – обтекаемая поверхность.

L=1—1,5м;

d_экв=

Для того, чтобы уменьшить сопротивление, пластины делают с обтекателями.

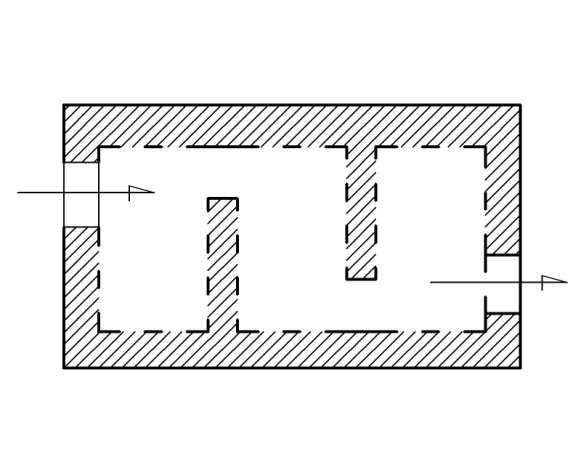

Глушители камерного типа

Представляют собой камеру, стенки которой облицованы изнутри звукопоглощающим материалом и имеют пластины

Принцип действия - отражение и поглощение.

Она входит в состав приточной камеры как 1-а из секций

- условное обозначение

31. Подбор глушителя шума

Сотоит из 3-х частей:

1. Определяем площадь живого сечения глушителя, исходя из допускаемой скорости:

f_св = , м²

L — производительность системы, м³/час

Ѵ = 4:10 м/с

	30	40	50	55
	4	6	8	10

Если f≤0,25м², то применяем к установке трубчатый глушитель ближайшего размера.

2. Определяем длину глушителя

L_гл=

— требуемое снижение

—снижение уровня звукового давления на ед. длины шумоглушителя.

Глушители состоят из секций разной (определенной) длины. Подбираем определенное количество секций.

Если длина глушителя > 3м, то необходимо разделять глушитель на 2-ве части, соединенные гибкой вставкой.

3. Определяем потери шума в шумоглушителе.

ΔP=( , Па

Для трубчатых глушителей =0

Для пластинчатых с обтекателем =0,38

Без обтекателя =0,6

Проверяем правильность подбора вентилятора (достаточно ли запаса на потери давления в глушителе).

32. Мероприятия по снижению шума в системах вентиляции

1. При подборе вентилятора, наряду с другими рабочими характеристиками учитывать уровень звук. мощности данного оборудования.

2. При подборе вентилятора стремятся, чтобы вентилятор работал в режиме макс КПД либо ƞ=0,9…1 ƞ_мах.

3. Обращать внимание на балансировку рабочего колеса

4. Установить на виброизолятор.

5. С обоих сторон вентилятора соединение с воздуховодами на гибких вставках.

6. Делать правильный подвод воздуха к обводному патрубку вентилятора и правильный поворот воздуховода после вентилятора.

7. Не превышать рекомендуемых скоростей движения воздуха в воздуховодах и воздухораспределителях.

8. Располагать вентиляторы подальше от тихих помещений.

9. Располагать вентиляторы в венткамерах, облицованных изнутри звукопоглощающими материалами.

10. Применять звукоизолирующие строительные конструкции.

11. Предусматривают установку глушителей шума в воздуховодах всасывания и нагнетания и вентиляторов.
