18. Классификация и требования к перекрытиям малоэтажных жилых зданий.

Перекрытия – основные горизонтальные конструктивные элементы здания, расчленяющие его по высоте на уровни(этажи) и выполняющие одновременно несущие функции.

Классификация: по материалам несущей части:1.деревянные2.железобетонные3.металлические

По положениям зданиях1.междуэтажные2.подвальные или цокольные3.чердачные По конструкции

1.балочные2.плитныеПо способу возведения1.индустриальные2.из мелкоразмерных элементов

По способу обеспечения звукоизоляции1.окустически-однородные2.акустически-неоднородные

Требования1.прочность2.жёсткость.Эксплуатационные качества перекрытий определяет их жёсткость. Если жёсткость недостаточна, то под влиянием нагрузок перекрытия дают значительные прогибы. Величина жёсткости оценивается значением относительного прогиба, равного отношению абсолютного прогиба к величине пролёта.3.Не должны быть зыбкими

4.Прогиб элементов перекрытий (балок, прогонов, плит, настилов), открытых для обзора, исходя из эстетико-психологических требований, не должен превышать при пролётах: 3 м – 1/150 части пролёта; 6 м – 1/200; 12 … 24 м – 1/250.Прогиб элементов перекрытий, исходя из конструктивных требований, не должен превышать расстояния (зазора) между нижней поверхностью этих элементов и верхом перегородок, витражей, дверных коробок, расположенных под несущими элементами.5.Противопожарные требования к перекрытиям соответствуют степеням огнестойкости соответствующих зданий. По СНиП 21-01–97 «Пожарная безопасность зданий и сооружений» предел огнестойкости междуэтажных, надподвальных и чердачных перекрытий должен быть не менее: для I степени огнестойкости здания – RЕI60; для II и III – RЕI 45; для IV – RЕI 15; для V – не нормируется6.Теплозащитные требования предъявляют к перекрытиям, отделяющим отапливаемые помещения от неотапливаемых пространств – чердачных, цокольных, надподвальных. Особое внимание необходимо уделять конструированию перекрытий в местах опирания и примыкания к наружным стенам во избежание образования мостиков холода.7.Достаточная звукоизоляция – важнейшее требование, которое определяется местоположением перекрытий (чердачное, междуэтажное, надподвальное) и функциями разделяемых ими помещений. Перекрытия должны обеспечивать звукоизоляцию как от ударного, так и от воздушного шума.8.пароизоляция9.звуконепроницаенмость10.водонепроницаемость

19 Перекрытия по деревянным балкам в малоэтажных жилых зданиях.

Индивидуальные и малоэтажные жилые дома часто возводят с деревянными балочными перекрытиями. Они состоят из несущей деревянной балки, пола, межбалочного заполнения, являющегося тепло- и звукоизоляцией, и отдельного слоя (потолка). Нижняя часть межбалочного заполнения называется накатом и представляет собой настил, поддерживающий слой тепло- звукоизоляции верхней части межбалочного перекрытия.

Деревянные балки перекрытия первого этажа укладывают на кирпичные столбы, на цоколь здания или врубают сковороднем между первым и вторым венцом. Иногда целесообразно врубать перекрытия между вторым и третьим венцом. Это делается для того, чтобы окладной венец, воспринимающий нагрузку от стен, не был ослаблен врубкой перекрытия. При опирании на кирпичную кладку в ней выполняют специальные гнезда для балок. Деревянные балки укладывают на расстоянии 0,6…1 м друг от друга, которое зависит от конструкции перекрытия.

Если по балкам настилают пол из досок (толщиной 28 мм), то оно не должно быть более 0,5 м. Если же перекрытие состоит из балок большего сечения, на которые укладывают лаги, а потом половые доски, то балки можно укладывать с шагом 1 м. Деревянными балками обычно перекрывают пролеты до 4…4,5 м. При больших пролетах целесообразнее использовать железобетонные балки

Чаще всего в качестве балок используют деревянные брусья из хвойных пород дерева, прямоугольного сечения с прибитыми к ним брусками сечением 40x40 — 50x50 мм, которые называются черепными брусками. Они предназначены для опирания наката из деревянных щитов. Кроме того, можно использовать бревна с частично вырубленными в них сторонами для опирания досок.

Высота балки зависит от величины пролета и должна быть не менее 1/24 его длины. Ширина сечения зависит от высоты балки. Оптимальное соотношение размеров сечения 7:5. Вместо брусьев можно использовать толстые доски: общее сечение двух досок должно быть равно сечению бруса. Применяют и обыкновенные толстые доски, поставленные на ребро с шагом, в 3 раза меньшим, чем брусья.

При устройстве перекрытия первую и последнюю балку нельзя укладывать так, чтобы она соприкасалась со стеной. Между ними необходимо устроить зазор шириной около 30 мм. Балки опирают на несущие стены, заглубляя концы на 150…200 мм. На балки устраивают накат из обрезных досок толщиной 24 мм, уложенных плотно друг к другу. Чтобы в швы между досками не просыпалась утепляющая и звукоизолирующая засыпка, на них накладывают деревянные планки сечением 30x50 мм или полосы из рубероида. На накате устраивают засыпку толщиной около 80 мм, поверх которой укладывают лаги, к которым прибивают пол обычно из шпунтованных досок. Снизу к балкам прибивают подшивку из тонких досок толщиной 12…18 мм. Рис. 1. Конструкция балочного перекрытия по деревянным балкам с накатом:  1 - балка; 2 - черепные бруски; 3 - щиты из досок; 4 - известковая или глиняная смазка; 5 - песок для усиления звукоизоляции; 6 - прокладка из картона; 7 - лага; 8 - пол по лагам; 9 - штукатурка.

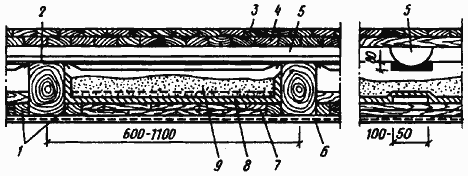

Рис. 2. Перекрытие по брусчатым балкам: 1 - черепные бруски; 2 - картон; 3 - паркет; 4 - черный пол; 5 - лага; 6 - штукатурка; 7 - накат; 8 - глиняная смазка; 9 - засыпка.

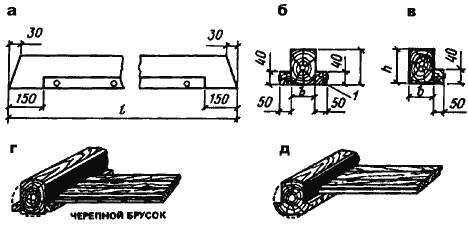

Рис. 3. Деревянная балка с черепными брусками: а - общий вид; б, в - поперечные сечения балок; г, д - балка с черепом; 1 - черепной брусок.

20. Перекрытия по железобетонным балкам в малоэтажных жилых зданиях

Железобетонные перекрытия. Такие перекрытия наиболее распространены в строительстве, так как удобны в эксплуатации, долговечны, огнестойки, жестки, могут воспринимать большие нагрузки. По конструктивным признакам различают следующие виды железобетонных перекрытий; перекрытия с гладкими и ребристыми однопролетными плитами, опертыми на стены или главные балки (плитные перекрытия); балочные перекрытия с плитами, опертыми на промежуточные балки, и безбалочные перекрытия. Последние могут быть сборными и монолитными.

Плитные перекрытия обычно выполняют из однопролетных гладких железобетонных плит (сплошных или с пустотами). Толщина такой плиты при пролетах 1,5— 3 м и нагрузках, не превосходящих 4 кПа, составляет 60—100 мм, но при пролетах более 3 м толщина гладкой сплошной плиты становится такой, что ее по экономическим соображениям заменяют ребристой плитой, в которой по краям устраивают выступы (ребра), соизмеримые с толщиной плиты, или утолщают ее с устройством пустот, делая тем самым схему работы плиты как двутавровой.

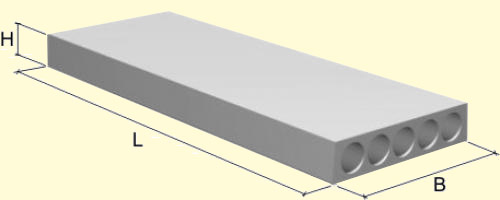

В гражданских зданиях в основном применяют гладкие сплошные плиты толщиной 160 мм при пролетах до 4,2 м и многопустотные толщиной 220 мм при пролетах до 7,2 м и толщиной 300 мм при пролетах до 10,2м. Самые распространенные плиты толщиной (H) 220 мм, длинной (L) 2400-7200мм и шириной (B) 1000, 1200, 1500 мм.

Современными индустриальными конструкциями являются также перекрытия из гладких и ребристых железобетонных плит площадью 10—20 м2, которыми перекрывают целые комнаты или часть помещения. Их изготовляют плоскими или ребристыми.

Обычно железобетонные плиты перекрытия изготовляют с предварительно-напряженной арматурой, что позволяет снизить массу конструкций и повысить их несущую способность.

21. Перекрытия по металлическим балкам в малоэтажных жилых зданиях

Металлические перекрытия. Такие перекрытия могут быть выполнены целиком из металла либо только несущие балки металлические, а остальные части (элементы межбалочного заполнения, элементы, выполняющие функции пола, потолка и звуко-теплоизоляции) могут быть из другого материала.

Балки перекрытий, металлические листы и железобетонные плиты настила одним концом крепят к опоре жестко (на болтах или на сварке), а другой конец закрепляют с учетом возможной подвижки. Концы металлических балок заделывают в каменные стены обычно на цементном растворе. Глубина заделки 150—200 мм. При слабых стеновых материалах для распределения давления на большую поверхность кладки под концы балок подкладывают бетонные плитки-подушки. В случае небольшой толщины ограждающих стен и опасности промерзания концов балок последние в жилых зданиях обертывают войлоком. Балки связывают со стеной анкерами.

Все виды заполнений между металлическими балками можно разделить на монолитные (железобетон) и сборные. Конструкции перекрытия со сборными заполнениями по металлическим балкам устраивают из тонких плит, требующих дополнительного слоя тепло-звукоизоляции (пористого заполнителя) или из пустотелых блоков. Основанием под полы в конструкциях перекрытия по металлическим балкам используют железобетонные плиты или деревянные лаги, укладываемые поверх балок.

Заполнение между металлическими балками (тепло-и звукоизоляция и элементы пола и потолка) устраивают из неорганических несгораемых материалов. При несгораемых заполнениях, если балки покрыты слоем бетона толщиной не менее 30 мм, перекрытия со стальными балками по огнестойкости и долговечности не уступают железобетонным.
