Комплектные трансформаторные подстанции блочного типа напряжением 35-220 кВ производства Самарского завода «Электрощит»
Самарский завод "Электрощит" выпускает комплектные трансформаторные подстанции из блоков заводского изготовления КТПБ(М) (М модернизированная) [2].
КТПБ(М) монтируется из укрупненных блоков: линии, ввода, шинных аппаратов, разъединителей, выключателей, опорных выключателей, жесткой ошиновки. КРУ 10 кВ поставляется блоками по 6 ячеек (серий К-59, К-61, К-59УЗ, К-63). Грозозащита выполняется стержневыми молниеотводами, установленными на концевых опорах и, при необходимости, на отдельно стоящих опорах. Заземление контурное. На КТПБ(М) могут устанавливаться заземляющие дугогасящие реакторы и линейные регулировочные трансформаторы.
На КТПБ(М) устанавливаются двухобмоточные и трехобмоточные трансформаторы.
Схемы электрических соединений КТПБ(М) разработаны на основании сетки схем типовой работы [3].
трансформаторами, выполненная по типовой схеме 35-5АН-2 [1,2,3,4] (схема мостика с выключателями рисунок 3.4) на стороне 35 кВ. На стороне 10 кВ применена схема с одной секционированной системой шин.
На рисунке 3.3 представлена комплектная подстанция 35/10 кВ с двумя трансформаторами, выполненная по типовой схеме 35-5АН-2 [1,2,3,4] (схема мостика с выключателями рисунок 3.4) на стороне 35 кВ. На стороне 10 кВ применена схема с одной секционированной системой шин.
При выполнении схемы электрических соединений главных цепей КТПБ(М) следует применять чертежи схем электрических соединений отдельных элементов КТПБ(М). Соединяя схемы элементов, получают схему электрических соединений подстанции в целом.

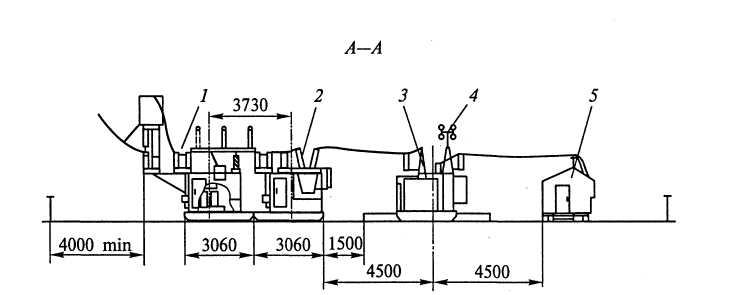

1 блок ввода линии и трансформатор напряжения;
2 блок выключателя; 3 блок силового трансформатора;
4 установка осветительная; 5 КРУН 10 кВ;
6 шкаф высокочастотной связи; 7 жесткая ошиновка ОРУ 35 кВ
Рисунок 3.3 Комплектная трансформаторная подстанция
35/10 кВ с двумя трансформаторами

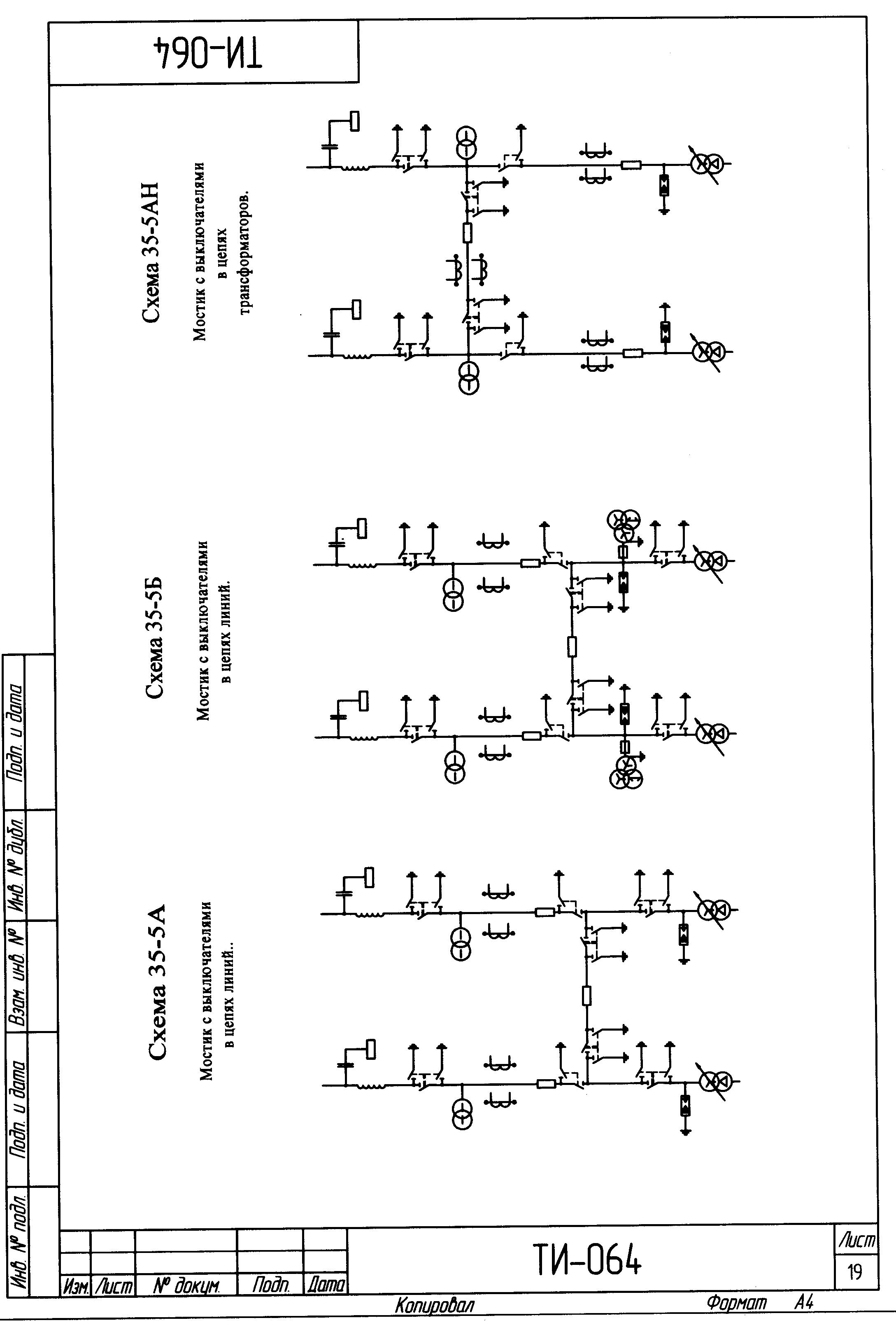

Рисунок 3.4 Схема 35-5АН. Мостик с выключателями
в цепях трансформаторов
Открытые распределительные устройства 220, 110, 35(20) кВ выполняются из унифицированных транспортабельных блоков заводского изготовления, состоящих из металлического несущего каркаса со смонтированным на нем высоковольтным оборудованием и элементами вспомогательных цепей.

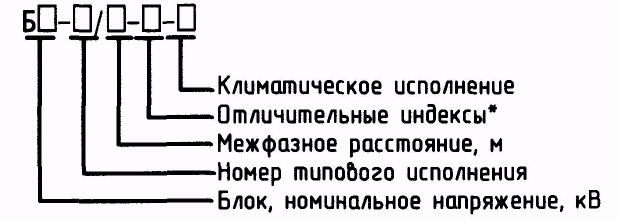

Условное обозначение блоков 10, 35, 110 и 220 кВ расшифровывается следующим образом:
* указывается только для тех блоков, в которых они имеются, а именно:
К наличие клеммного шкафа;
П повышенный блок;
630, 1000, 2000, 3200 номинальный ток, А;
400, 500, 600, 1000, 1250, 2000 допустимое усилие на изгиб опорного изолятора, установленного на блок, кг;
A(I), Б(II*) - категория изоляции по ГОСТ 9920-75.
Пример условного обозначения блока: Б35-58/1.0-К630А-У1 расшифровывается следующим образом:
"Блок выключателя 35 кВ, схема 58, межфазное расстояние 1,0 м, с клеммным шкафом, на номинальный ток главных цепей 630а, с изоляцией категории a(I), для умеренного климата".
В [2] блоки условно (только на чертеже) объединены в модули для удобства компоновки подстанции и заказа оборудования (рисунки 3.5, 3.6). Для присоединения ВЛ 220, 110, 35 кВ в КТПБ(М) применен беспортальный прием линий [2], который значительно упрощает конструкцию узла приема ВЛ, сокращает расход изоляторов и материалов, стоимость сооружения и эксплуатации, позволяя при этом в ряде случаев выбирать более простые и легкие конструкции опор ВЛ, по сравнению с портальным вариантом. Портальный вариант приема ВЛ применяется только на ОРУ 110 и 220 кВ, выполненных по развитым схемам со сборными шинами.
