Ктп модульного типа
Комплектные трансформаторные подстанции модульного типа (КТПМ) напряжением 35/10(6) и 10(6)/0,4 кВ производит совместное российско-польское предприятие "КРУЭЛТА", учредителями которого являются российская компания "Таврида Электрик" и польская компания "Электробудова". КТПМ применяются в качестве сетевых и потребительских подстанций на нефтегазопромыслах, рудниках, карьерах и других объектах, когда необходимо максимально сократить сроки монтажа подстанции, а также обеспечить возможность ее демонтажа и перемещения на новое место. Комплектные трансформаторные подстанции модульного типа (КТПМ) предназначены для использования в качестве переносных или стационарных.
Особенностями данных КТПМ являются возможность быстрого монтажа и продолжительная безаварийная эксплуатация в тяжелых климатических условиях в необслуживаемом режиме. Подстанции оснащаются аппаратурой по требованиям заказчика.
КТПМ может служить в качестве ГПП или исполнять функции временного переносного дополнения к существующим мощным подстанциям при их ремонте или подключении к ним дополнительных отходящих линий.
Структура условного обозначения КТПМ:
КТПМ Х/Х- X* Х/Х ХХ/ХХХ УХЛ1,
где КТП комплектная трансформаторная подстанция наружной установки;
М модульное исполнение;
Х/Х высшее/низшее номинальные напряжения, кВ;
X* исполнение (2 с двумя трансформаторами, 1 или отсутствие цифры с одним трансформатором);
Х/Х мощность трансформатора, кВА/обозначение типа трансформатора (С сухой; М масляный с ПБВ; МР масляный с РПН);
ХХ/ХХХ обозначение схемы главных цепей по стороне высшего напряжения/число и тип отходящих линий на стороне низшего напряжения (К кабельные, В воздушные);
УХЛ1 вид климатического исполнения по ГОСТ 1515069 и ГОСТ 15543.1-89.
Обозначение условий эксплуатации по ГОСТ 15150:
Климатические условия:
У – для температур от +40 0С до -45 0С
ХЛ – для температур от +40 0С до -60 0С
УХЛ – для температур от +40 0С до -60 0С
Т – для температур от +50 0С до -10 0С
Условия размещения:
1 – на открытом воздухе
2 – под навесом
3 – в закрытых помещениях
Пример записи обозначения подстанции с номинальными напряжениями 35/6 кВ с двумя сухими трансформаторами мощностью 4000 кВА, со схемой главных соединений Т2 на стороне 35 кВ, с 18 отходящими линиями (8 кабельных и 10 воздушных):
КТПМ 35/6-2*4000/С Т2/10В8К УХЛ1.
Конструкция. РУВН и РУНН подстанции выполняются комплектными, выкатного исполнения и размещаются в металлических контейнерах с отдельными входами. Каждый контейнер с размещенным в нем оборудованием является одним модулем подстанции. Это может быть конструкция из неподвижно закрепленных панелей или конструкция с возможностью быстрого демонтажа отдельных боковых панелей.
КТПМ имеет следующие функциональные блоки:
РУ 35 кВ, состоящего из одного модуля для однотрансформаторных подстанций; одного или двух модулей для двухтрансформаторных подстанций;
трансформаторного блока, состоящего из одного или двух модулей;
РУ 10(6) кВ, состоящего из одного или двух модулей, соединяемых между собой на месте установки.
КТПМ оснащается системами основного и аварийного освещения, обогрева, вентиляции, устройствами микропроцессорной РЗиА и подготовлена к работе в системах телемеханики, телесигнализации, телеизмерений и телеуправления.
На стороне 35 кВ подстанции предусматриваются следующие схемы:
Т1 и Т2 тупиковая подстанция с вводом питания по воздушной линии с разъединителем (модули Т1.1 и Т1..2) и с вводом питания по воздушной линии с вакуумным выключателем (модули Т2.1 и Т2.2);
П1 и П2 проходная подстанция с вводом питания по воздушной линии с разъединителем (модули К. 1.1 и К1.2) и с вводом питания по воздушной линии с вакуумным выключателем (модули К2.1 и К2.2).
Схемы Т1, Т2 по сути представляют собой схему мостика с выключателями в цепях трансформаторов или в цепях линий без ремонтной перемычки, с подключением трансформатора собственных нужд на стороне 35 кВ. Схемы П1 и П2 в типовых проектах не применяются.

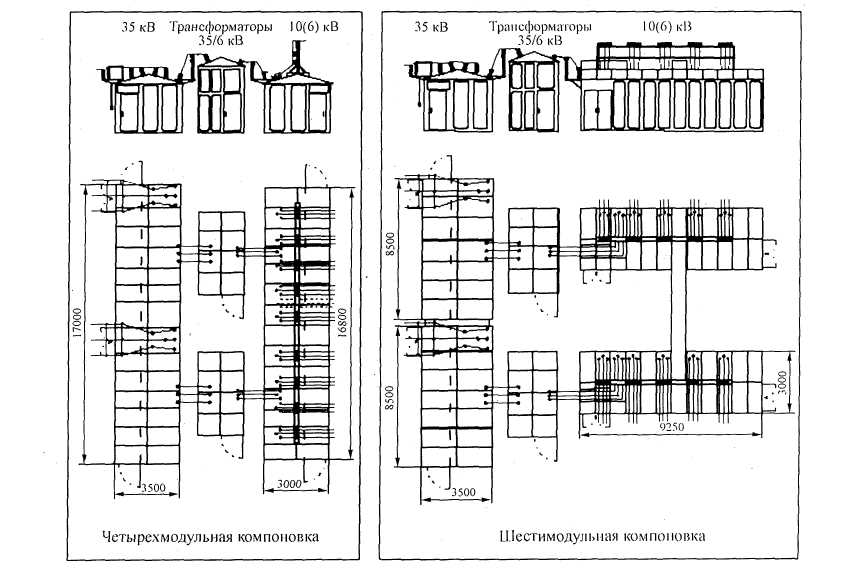

Рисунок 3.2 Варианты компоновка КТПМ 35/10(6) кВ
