12. Мостиковые схемы. Особенности и область применения.

В схеме "мостик" линии или трансформаторы на двух-, трехтранс-форматорных подстанциях соединяются между собой с помощью вы­ключателя. Данная схема применяется на стороне ВН 35220 кВ под­станций при необходимости секционирования выключателем линий или трансформаторов мощностью до 63 MBА включительно. На напряжени­ях 110 и 220 кВ схема мостика применяется, как правило, с ремонтной перемычкой, которая при соответствующем обосновании может не пре­дусматриваться. Ремонтная перемычка позволяет выполнять ревизию любого выключателя со стороны линий или трансформаторов при сохра­нении в работе линий и трансформаторов.

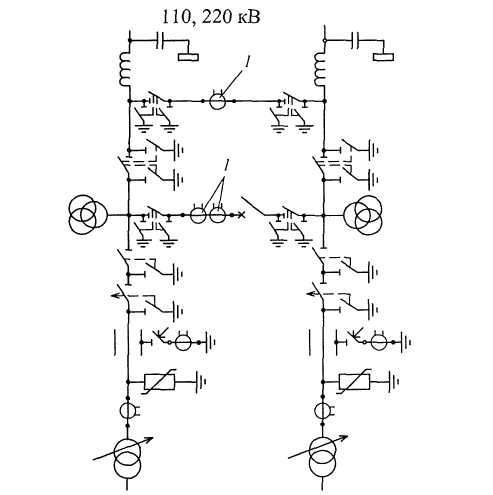

Схема "мостик с выключателем в перемычке и отделителями в цепях трансформаторов" применяется в тех же случаях, что и блочные схемы с отделителями (рисунок 2.12).

1  Трансформаторы тока, установка которых должна быть

обоснована (индекс схемы  5 по [1])

Рисунок 2.12  Схема "мостик с выключателем в перемычке

и отделителями в цепях трансфор­маторов"

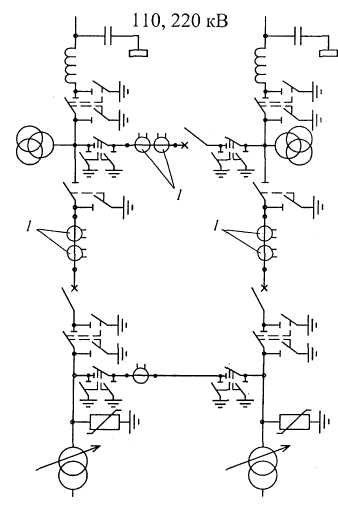

Схема "мостик с выключателями в цепях линий и ремонтной перемыч­кой со стороны линий" может применяться на тупиковых, ответвительных и проходных подстанциях напряжением 35220 кВ (рисунок 2.13). На тупиковых и ответвительных подстанциях ремонтная перемычка и пере­мычка с выключателем нормально разомкнуты. При аварии на одной из линий автоматически отключается выключатель со стороны поврежден­ной линии и включается выключатель в перемычке, оба трансформато­ра остаются работающими. В случае аварии на одном из трансформато­ров отключение выключателя приводит к отключению трансформатора и питающей линии. Отключение линии при повреждении трансформа­тора является недостатком данной схемы.

На проходных подстанциях перемычка с выключателем нормально замкнута, через нее осуществляется транзит мощности.

Схема "мостик с выключателями в цепях трансформаторов и ремонт­ной перемычкой со стороны трансформаторов" (рисунок 2.14) применяется в тех же случаях, что и схема, приведенная на рисунке 2.13. Особенность данной схемы состоит в том, что при аварии в линии автоматически от­ключается поврежденная линия и трансформатор. При аварии на трансформаторе после автоматических переключений в работе остают­ся две линии и два источника питания. Учитывая, что аварийное от­ключение трансформаторов происходит сравнительно редко, более предпочтительна схема, приведенная на рисунке 2.13.

1  трансформаторы тока, установка которых должна быть

обоснована (индекс схемы  5Н по [1])

Рисунок 2.13  Схема "мостик с выключателями в цепях

линий и ремонтной перемычкой со сто­роны линий"

1  трансформаторы тока, установка которых должна быть

обоснована (для напряжения 35 кВ ремонтная перемычка,

как правило, не предусматри­вается) (индекс схемы  5АН по [1])

Рисунок 2.14  Схема "мостик с выключателями в цепях трансформаторов

и ремонтной перемыч­кой со стороны трансформаторов"

12. Схема «заход-выход». Особенности и область применения.

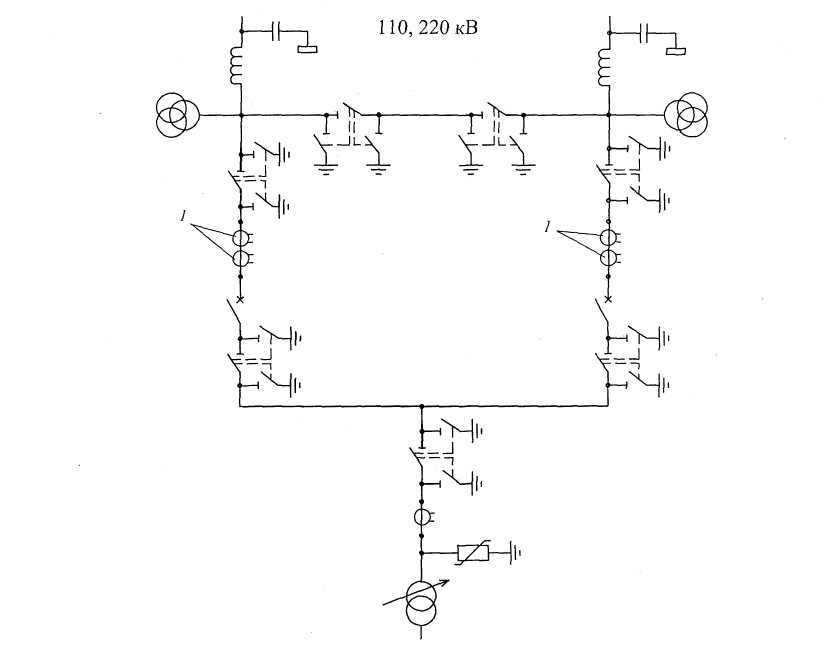

Схема "заходвыход" применяется на проходных подстанциях на­пряжением 110220 кВ (рисунок 2.15). В схеме устанавливается два вы­ключателя со стороны линии, которые позволяют отключать повреж­денный участок линии. Данная схема может применяться как с ремонт­ной перемычкой, так и без нее.

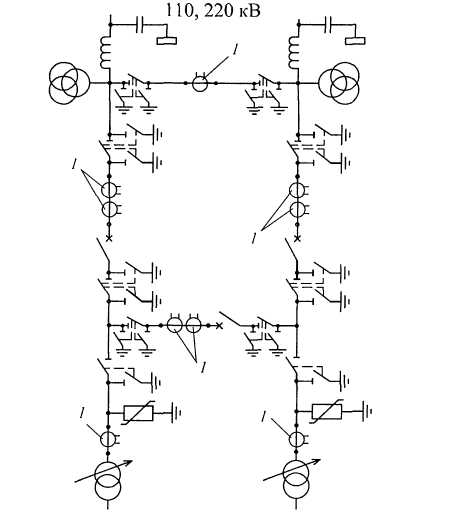

1  трансформаторы тока, установка которых должна

быть обоснована (индекс схемы  6 по [1])

Рисунок 2.15  Схема "заходвыход"

12. Схема четырехугольника. Особенности и область применения.

Схема четырехугольника применяется в РУ 110750 кВ при четырех присоединениях (две линии и два трансформатора) и необходимости секционирования транзитной линии при мощности трансформаторов от 125 MBА и более при напряжениях 110220 кВ и любой мощности при напряжениях 330 кВ и выше (рисунок 2.16). В схеме со стороны ли­нии установлены через развилку два выключателя, подключаемых к разным трансформаторам. Данная схема обладает более высокой на­дежностью по сравнению со схемой "мостика", так как авария в линии или в трансформаторе приводит к отключению только поврежденного элемента. Недостаток схемы  при отключении одной из линий трансформаторы получают питание по одной линии от одного источ­ника питания.

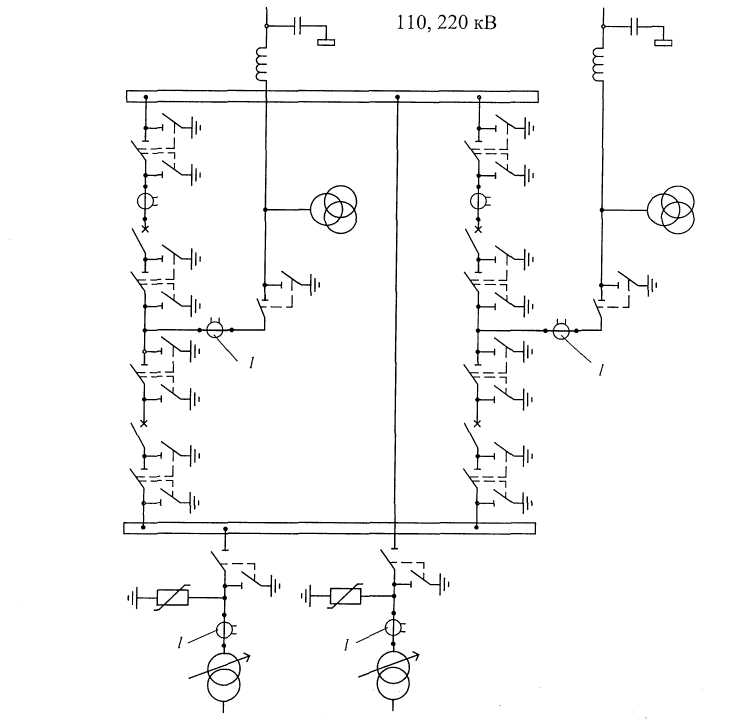

1  трансформаторы тока, установка которых должна быть

обоснована (индекс схемы  7 по [1])

Рисунок 2.16  Схема четырехугольника

12. Обзор основных типов комплектных трансформаторных подстанций напряжением 35-220 кВ.

Комплектные трансформаторные подстанции (КТП) изготов­ляются на заводах и крупноблочными узлами доставляются на место монтажа. Широкое внедрение КТП позволило индустриализовать и ускорить монтаж подстанций, обеспечить максимальную безо­пасность при обслуживании, уменьшить габариты подстанций.

На подстанциях энергосистем применяются КТП наружной установки с высшим напряжением 35220 кВ.

Со стороны 610 кВ применяются комплектные распределительные устройства внутренней установки (КРУ) или наружной установки (КРУН).

КТП блочного типа

ОРУ на все напряжения выполняются из унифицированных транс­портабельных блоков, состоящих из металлического несущего каркаса со смонтированными на нем высоковольтным оборудованием и эле­ментами вспомогательных цепей. КТП, состоящая из унифицированных блоков, называется блочной  КТПБ.

В состав КТПБ входят:

1) силовые трансформаторы;

2) линейные регулировочные трансформаторы;

3) ОРУ на 220, 110, 35(20) кВ;

4) КРУН (КРУ) на 10(6) кВ;

5) жесткая и гибкая ошиновки;

6) кабельные конструкции;

7) общеподстанционное устройство (ОПУ);

8) осветительные устройства;

9) фундамент;

10) грозозащита и заземление;

11) ограда.

В общеподстанционном устройстве устанавливаются релей­ные шкафы, в которых располагается вся аппаратура вспомогательных цепей, защиты, управления и сигнализации.

Цепи собственных нужд, вспомогательные цепи, цепи освещения и обогрева прокладываются внутри РУ 10(6) кВ и ОПУ в швеллерах и металлорукавах, наружные цепи  в металлических лотках.

Условия эксплуатации КТПБ (группа условий эксплуатации, кли­матическое исполнение, категория размещения, тип атмосферы, допус­тимая степень загрязнения изоляции) указываются в технических усло­виях в соответствии с ГОСТ 15150-69. Выпускаемые КТПБ не предна­значены для работы в сильно загрязненной окружающей среде, при наличии агрессивных газов, испарений, химических отложений, токопроводящей пыли.
