12. Комплектные распределительные устройства выкатного исполнения наружней установки напряжением 6-10 кВ (на примере крун к-59 сэщ)

Комплектные распределительные устройства наружной установки К-59 Самарского завода «Электрощит» выпускаются в климатическом исполнении и категории размещения У1 и ХЛ1.

В качестве коммутационных аппаратов применяются вакуумные вы­ключатели разных типов, предусмотрена возможность установки элегазовых выключателей. Технические характеристики КРУ серии К-59У1 и К-59ХЛ1 приведены в таблице 4.5, параметры встраиваемых аппаратов приведены на сайте завода-изготовителя, а также в [1].

В камерах могут устанавливаться:

 датчик трансформаторный ТДЗЛК-0,66 УЗ;

 датчик тока нулевой последовательности ТДЗЛВ-10 (первичный ток однофазного замыкания  не более 30 А);

 устройство для определения поврежденного присоединения при однофазных замыканиях на землю УСЗ-ЗС;

 разрядник вентильный РВО-6(10) У1;

 разрядник вентильный с магнитным гашением РВРД-6(10) У1;

 ограничители перенапряжений: ОПНп-6/17,3 УЗ; ОПНп-10/29 УЗ; ОПН-КС/ТЕL-6/6,0 УХЛ2; ОПН-KC/TEL-10/10,5 УХЛ2;

 конденсаторы для ограничения перенапряжений с чистопленоч-ным покрытием мощностью 30 и 37,5 квар;

 предохранители для трансформаторов напряжения ПКН-001-10 УЗ;

 предохранители для трансформаторов собственных нужд ПКТ 101-6-2...20-40 УЗ; ПКТ 101-10-2...20-31,5 УЗ.

Схемы первичных соединений камер приведены в таблице 4.6 (пол­ная сетка схем первичных соединений приводится в информации заво­да-изготовителя).

При компоновке камер необходимо учитывать следующее:

1) в пределах блока из четырех-шести камер камера с воздушным вводом от силового трансформатора должна быть крайней;

2) камера воздушной линии не должна располагаться рядом с каме­рой воздушного ввода от силового трансформатора;

3) камеры воздушных линий не рекомендуется устанавливать рядом друг с другом;

4) камера трансформатора напряжения с заземляющим разъедините­лем сборных шин не должна быть крайней в ряду;

5) в случае применения камеры по схеме 32 и необходимости установки разрядников на сборных шинах последние могут быть уста­новлены в камерах 01-04, 06, 07, 13, 17, 19, 27, 28 и 31.

Разрез камеры на номинальный ток 1600 А представлен на рисунке 4.13, вари­ант установки отдельно стоящих шкафов трансформаторов собствен­ных нужд и трансформаторов напряжения показан на рисунке 4.14.

Таблица 4.5  Техническая характеристика КРУ серии К-59

Примечания *) КРУ на ток 1000 А выполняются только на ток электродинамической стойкости 51 кА.

**) В зависимости от встраиваемого выключателя параметры тока отключения могут уточняться.

***) Для КРУ с трансформаторами тока на номинальные токи менее 600 А термиче­ская и электродинамическая стойкость определяется стойкостью трансформаторов тока.

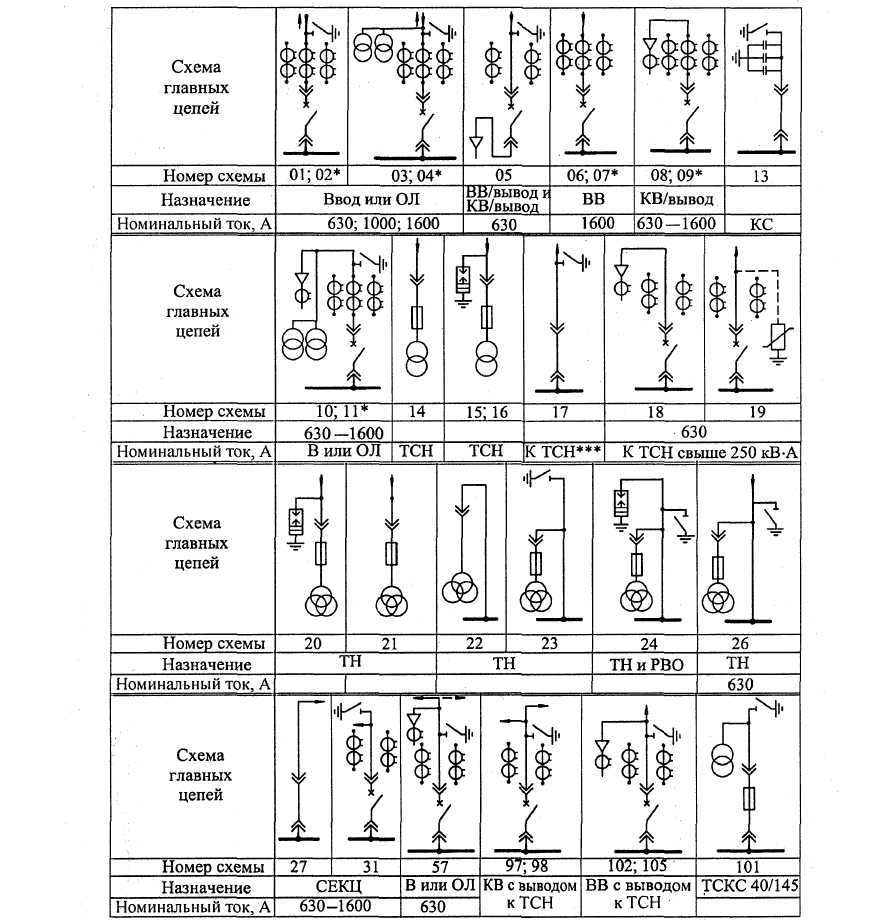

Таблица 4.6  Схемы первичных соединений камер К-59 У1 (ХЛ1)

наружной установки производства Самарского завода "Электрощит"

Примечания *) Трансформаторы тока установлены в двух фазах.

**) Камеры с выводом шин влево (вправо).

***) Для подключения ТСН до 250 кВА.

Схема 14, 15, 16  отдельно стоящий шкаф ТСН мощностью до 250 кВА.

Схема 20, 21  отдельно стоящий шкаф ТН. ВВ  воздушный ввод; KB  кабельный ввод.

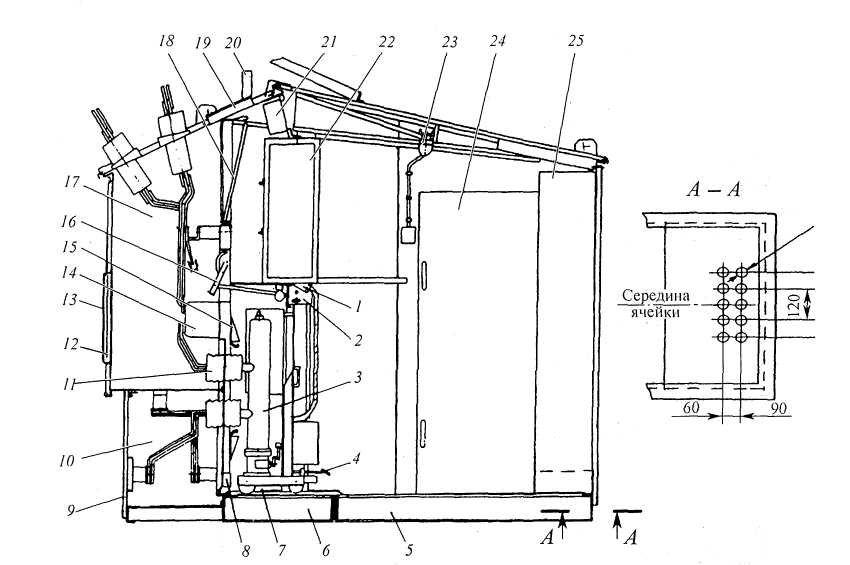

1  штепсельный разъем; 2  привод заземляющего разъединителя;

3  тележка с высоковольтным выключате­лем; 4  педаль фиксатора

положения ячейки; 5 и 6  рамы основания блока; 7  отсек те­лежки;

8  электронагреватель; 9  съемная стенка; 10  отсек сборных шин;

11  изолятор проходной с неподвижными разъединяющими контактами; 12  предохранительная перего­родка; 13  дверь отсека ввода;

14  трансформатор тока; 15  защитные шторки; 16  за­земляющий

разъединитель; 17  отсек ввода; 18  дифференциальный клапан;

19  разгру­зочный клапан; 20  кронштейн ввода; 21  вентиляционная перегородка; 22  релейный шкаф; 23  узел освещения; 24  коридор управления; 25  блок релейных шкафов

Рисунок 4.13  Разрез КРУН на ток 1600 А с воздушным вводом по ячейке
