41.Контрольно-регулирующая гидроаппаратура. Ее функциональное назначение, принцип работы и устройство.

Гидроаппаратом называется устройство, предназначенное для изменения или поддержания заданного постоянного давления или расхода рабочей жидкости, либо для изменения направления потока рабочей жидкости. Гидроаппаратура подразделяется на регулирующую и направляющую.

Регулирующая гидроаппаратура изменяет давление, расход и направление потока рабочей жидкости за счет частичного открытия рабочего проходного сечения.

Направляющая гидроаппаратура предназначена только для изменения направления потока рабочей жидкости путем полного открытия или закрытия рабочего проходного сечения.

Рабочее проходное сечение гидроаппаратов изменяется при изменении положения запорно-регулирующего элемента, входящего в их конструкцию.

По принципу действия запорно-регулирующего элемента: - гидроклапаны; - гидроаппаратура неклапанного действия (дроссели).

В зависимости от конструкции запорно-регулирующего элемента гидроаппараты подразделяют на: - золотниковые; - крановые; - клапанные.

По внешнему воздействию на запорно-регулирующий элемент: - регулируемые; - настраиваемые.

Гидроклапаном называется гидроаппарат, в котором величина открытия рабочего проходного сечения изменяется от воздействия проходящего через него потока рабочей жидкости.

По характеру воздействия на запорно-регулирующий элемент гидроклапаны могут быть прямого и непрямого действия. В гидроклапанах прямого действия величина открытия рабочего проходного сечения изменяется в результате непосредственного воздействия потока рабочей жидкости на запорно-регулирующий элемент. В гидроклапанах непрямого действия поток сначала воздействует на вспомогательный запорно-регулирующий элемент, перемещение которого вызывает изменение положения основного запорно-регулирующего элемента.

Гидроаппаратом неклапанного действия называется гидроаппарат, в котором величина открытия рабочего проходного сечения не зависит от воздействия потока проходящей через него рабочей жидкости. Такие гидроаппараты иначе называют дросселями. С точки зрения положений гидравлики дроссель представляет собой активное гидравлическое сопротивление.

42.Регулирующая аппаратура систем гидроавтоматики. Переливные, предохранительные и редукционные клапаны.

Перепускной клапан (переливной клапан) — это устройство, предназначенное для поддержания давления среды на требуемом уровне путём перепуска её через ответвление трубопровода.^[1]

Среда может быть жидкая или газообразная.^[2]

Перепускной клапан поддерживает давление в системе путём непрерывного отвода жидкости (газа), чем он отличается от предохранительного клапана, который ограничивает повышение давления в системе сверх заданного путёмоднократного или периодического отвода жидкости (газа) из системы.

Конструктивно перепускной и предохранительный клапаны могут не отличаться друг от друга.

Также, как и редукционный клапан, перепускной клапан поддерживает постоянство давления в системе. Однако перепускной клапан поддерживает постоянным давление на входе в клапан («до себя»), а редукционный клапан поддерживает постоянство давления на выходе («после себя»).

Перепускной клапан в системе подачи топлива устанавливается рядом с топливным насосом^[3], а иногда и объединяется с ним. Он предназначается для слива избыточного топлива, подаваемого топливным насосом, обратно в топливные баки.^[4] таким образом перепускной клапан обеспечивает одинаковое давление в топливоподкачивающей системе независимо от режима работы двигателя.^[5] Соленоидный клапан работает вместе с перепускным перекрывая его, таким образом, герметизируя цепь высокого давления.

Предохранительный клапан — трубопроводная арматура, предназначенная для защиты от механического разрушения оборудования и трубопроводов избыточным давлением, путёмавтоматического выпуска избытка жидкой, паро- и газообразной среды из систем и сосудов с давлением сверх установленного. Клапан также должен обеспечивать прекращение сброса среды при восстановлении рабочего давления. Предохранительный клапан является арматурой прямого действия, работающей непосредственно от рабочей среды, наряду с большинством конструкцийзащитной арматуры и регуляторами давления прямого действия.

Опасное избыточное давление может возникнуть в системе как в результате сторонних факторов (неправильная работа оборудования, передача тепла от сторонних источников, неправильно собранная тепломеханическая схема и т. д.), так и в результате внутренних физических процессов, обусловленных неким исходным событием, не предусмотренным нормальной эксплуатацией. ПКустанавливаются везде, где может это произойти, то есть практически на любом оборудовании, но в особенности они важны в сфере эксплуатации промышленных и бытовых сосудов, работающих под давлением.

Существуют и другие виды предохранительной арматуры, но клапаны используются наиболее широко вследствие простоты своей конструкции, легкости настройки, разнообразия видов, размеров и конс Классификация предохранительных клапанов

По принципу действия

клапаны прямого действия — обычно именно эти устройства имеют в виду, когда используют словосочетание предохранительный клапан, они открываются непосредственно под действием давления рабочей среды;

клапаны непрямого действия — клапаны с управлением путём использования постороннего источника давления или электроэнергии, общепринятое название таких устройствимпульсные предохранительные устройства;

По характеру подъема замыкающего органа

клапаны пропорционального действия (используются на несжимаемых средах)

клапаны двухпозиционного действия

По высоте подъема замыкающего органа

малоподъемные

среднеподъемные

полноподъемные

По виду нагрузки на золотник

грузовые или рычажно-грузовые

пружинные

рычажно-пружинные

магнито-пружинные

труктивных исполнений^[

Редукционный клапан — это автоматически действующий пневматический или гидравлический дроссель, предназначенный для поддержания на постоянном уровне давления на выходе. Сопротивление редукционного клапана в каждый момент пропорционально разности между переменным давлением на входе и постоянным (редуцированным) давлением на выходе.

Виды редукционных клапанов:

Редукционный клапан прямого действия (не требует внешнего источника питания).

Клапаны, управляемые пневмо- или электроприводом.

Эти клапаны применяются в гидроприводе в том случае, когда от одного источника гидравлической энергии (насоса) необходимо запитать несколько потребителей гидравлической энергии (гидродвигателей), работающих одновременно и имеющих разный характер нагрузки.

43. Гидроклапаны последовательности, выдержки времени и реле давления. Конструкции, принцип действия, условные графические обозначения, область применения К регулирующим

Реле давления применяется для последовательного включения или выключения отдельных исполнительных органов машины и для осуществления дистанционного управления. Реле давления может обеспечить контроль за давлением в гидросистеме с подачей электросигнала, свидетельствующего, например, о перегрузке системы

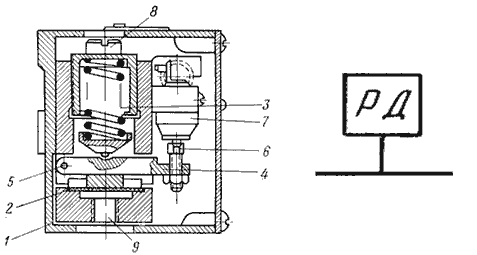

Реле давления Г62-21 (рис.7.26) состоит из корпуса 1, диафрагмы 2, пружины 3, рычага 4 с осью 5, винта 6, микропереключателя 7. Жидкость на контролируемой ветви

гидросистемы подводится к отверстию 9. Если подведенное давление окажется выше установленного настройкой пружины 3, то диафрагма 2 деформируется и передает давление на рычаг 4, который при повороте вокруг оси 5 винтом 6 воздействует на микропереключатель 7. Регулировка реле давления осуществляется при помощи изменения сжатия пружины 3 винтом 8.

Рис.7.26. Реле давления Г62-2: а - конструкция; б - условное обозначение реле давления; 1 - корпус; 2 - диафрагма; 3 - пружина; 4 - рычаг; 5 ось рычага; 6, 8 -винты; 9 - отверстие

Гидравлическое реле времени (или гидроклапан выдержки времени) это направляющий гидроаппарат предназначенный для пуска или остановки потока рабочей жидкости через заданный промежуток времени после подачи управляющего сигнала. Гидравлические реле времени применяются для обеспечения определенной выдержки во времени между различными циклами срабатывания исполнительных механизмов машины.

Рис.7.27. Реле времени:

а - принципиальная схема; б - вариант схемы включения

Рис.7.28. Реле времени дроссельного типа 1, 11 - пружины; 2 - золотник; 3, 4 - подводящее и отводящее отверстия; 5, 8 - полости; 6 - канал; 7 - дроссель; 9 - сливное отверстие; 10 - шарик; 12 - колпачок; 13 - контрогайка

По принципу работы реле времени делятся на дроссельные и объемные.

При малых скоростях движения гидродвигателя, а также при значительном изменении температуры рабочей жидкости реле времени дроссельного типа не может дать точной выдержки времени. Поэтому в таких случаях применяют реле времени объемного типа.
