Графический метод учета циркуляции.

прямой задаче из из­вестной точки начала поворота В отложить перпендикулярно перво­му курсу величину Rц и провести из полученной точки О окружность циркуляции. линию нового курса как касательную к этой окружности. Точка касания А точка начала следования новым курсом. время поворота, по формуле: t=(T180/180)*α, α-угол поворота, Т180-вр.цирк. на 180

обратной задаче Для определения точки В — начала поворота — прове­дем биссектрису угла ММ1М2 и на ней найдем такое положение нож­ки циркуля, при котором окружность, проведенная радиусом цирку­ляции Rц, будет касательной к обоим курсам.

Второй прием заключа­ется в проведении двух прямых ОL и Оh, параллельных старому и но­вому курсам и отстоящих от них на расстоянии Rц (рис. 6.7).

Дрейф судна. Учет дрейфа при прокладке

Дрейфом судна называется отклонение движущегося судна с ли­нии намеченного курса под воздействием ветра и ветрового волне­ния.

Угол α между линией истинного курса и линией пути судна назы­вается углом дрейфа. Угол между северной частью истинного меридиана и линией пути при дрейфе назывется путем (ПУа). Связь между ИК и ПУа выражается формулами

Определение угла дрейфа по кильватерной струе. по створу. как разность между истинным пелен­гом створа и истинным курсом судна. из обсерваций.

по пеленгам свободноплаваю­щего ориентира. с помощью дрейфометра.

Способ Н. Н. Матусевича.

Учет дрейфа при прокладке.

прямую и обратную задачи. При прямой задаче, зная ИК, рассчитывают ПУα и прокладывают линию ПУα на карте. В этом случае ПУα = ГКК + ∆ГК + α.

При обратной задаче требуется рас­считать ГКК и задать его рулевому: ГКК = ПУα- α -∆ГК.

Учет постоянного течения при прокладке

Течением на­зывается поступательное движение водной массы в морях и океанах.

Элементы - скорость Vт и направление Кт. Угол ПУβ между северной частью истинного меридиана и направлением движения судна называется путем. Линия АС на­зывается линией пути на течении, а угол β между линией ИК и линией пути называется углом сноса от течения. Скорость V бу­дет являться абсолютной (истинной) скоростью судна (относи­тельно дна).

ПУβ = ИК + β.

Прямая задача. по заданным ИК, Vл, Кт, и vт требуется рассчитать β, ПУβ и V.

Обратная задача. Необходимо по заданным ПУβ, Vл, Кт, и Vт рассчитать β и ИК.

Аналитический учет течения

При ис­пользовании автоматических счислителей координат. β выбранный из таблиц вводится как

Вопрос №12.

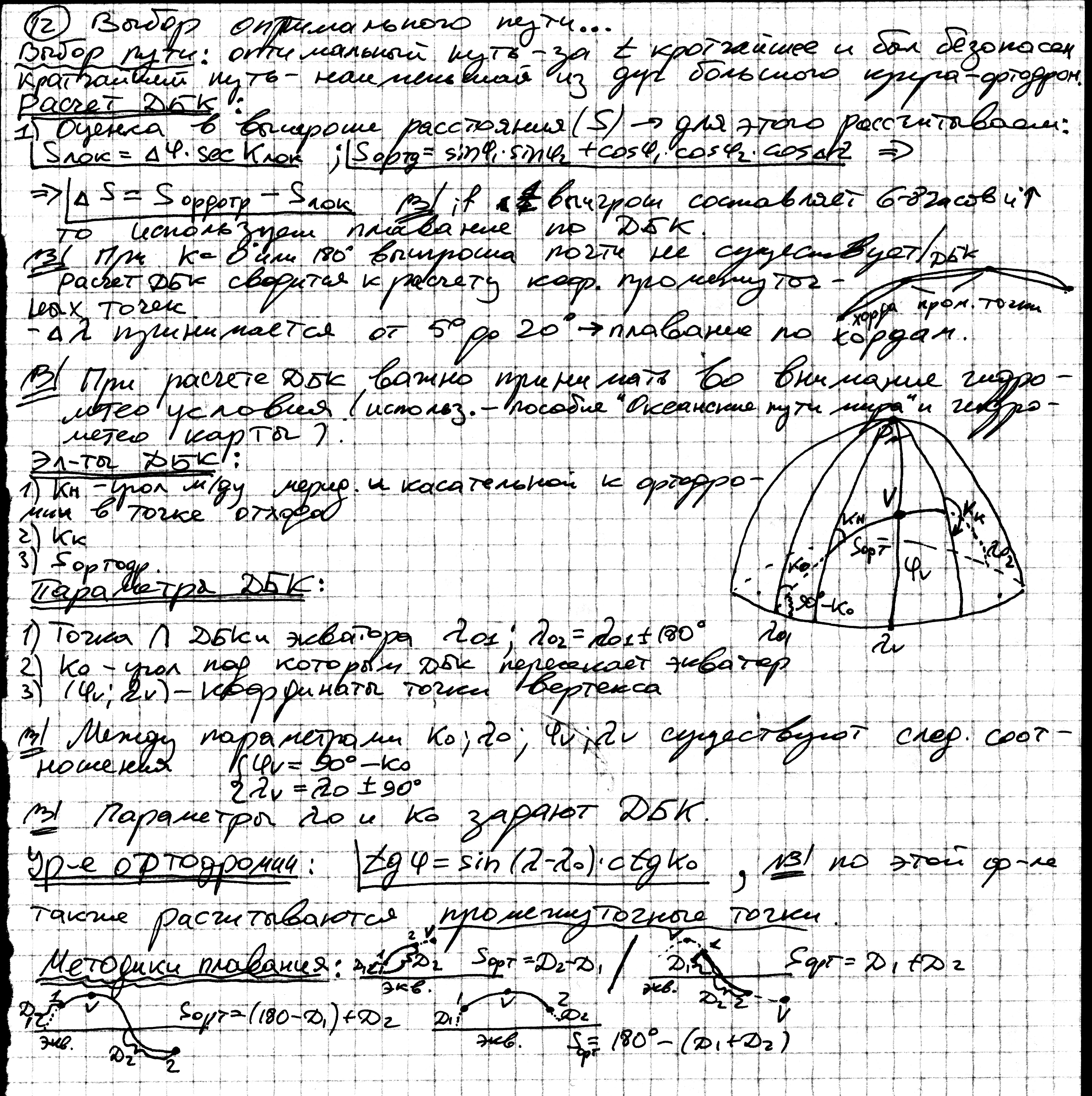

Выбор оптимального пути…

оптималь­ным путем между двумя и точками является тот путь, ко­торый судно проходит за кратчайшее время при минимальной затрате ресурсов, обеспечении безопасности мореплавания и сохранности перевозимых грузов.

По пособиям и картам изучается район перехода. На основе этих производится выбор наивыгоднейшего маршрута перехода.

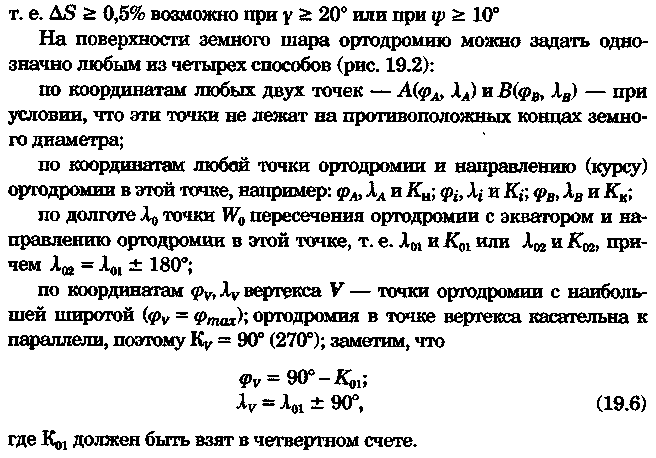

Ортодромия, или ДБК, является кратчайшим расстоянием между двумя точками на земной сфере. пересекает меридианы под различными углами Кн, Ki, Kv, Kk, Разность направле­ний ДБК в точках А и В

называется схождением меридианов УAB:

Расчет ДБК:

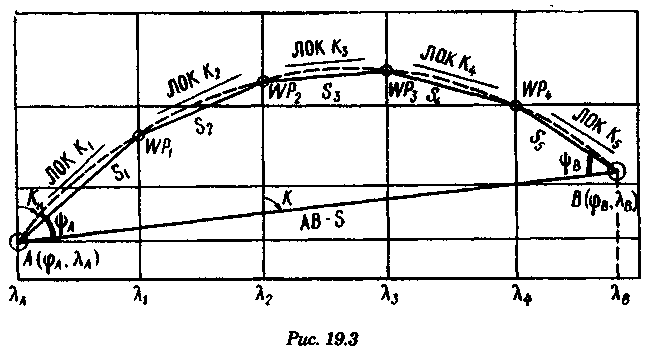

1. Оценка в выигрыше расстояния (S) – для этого рассчитываем Sлок = Δφ secKлок; S орт = sin φ₁ sin φ₂ + cosφ1cosφ2cosΔλ => ΔS = Sорт – Sлок. Если выигрыш больше 6-8ч. То исп плавание по ДБК. Расчет ДБК сводится к расчету промежуточных точек. Δλ принимается от 5-20⁰ - плавание по хордам (19.3):

Эл-ты ДБК: Кн – угол м/у мерид. и касат к ортодр в т отхода; Кк; Sортодр

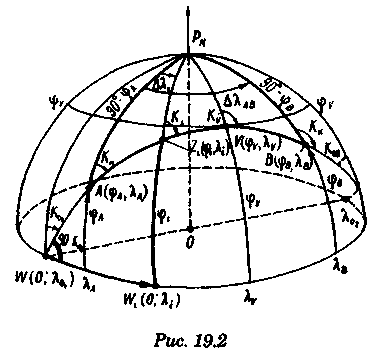

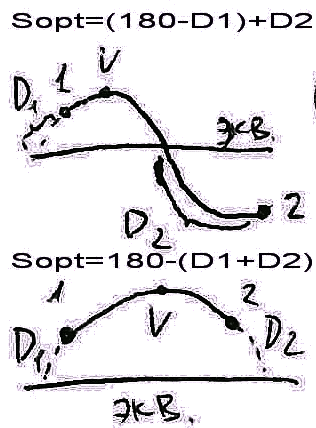

Параметры ДБК: λ1,2; Ко – т, в кот ДБК пересек экватор; (φv, λv) – координаты точек вертекса(т ортодромии с наиб широтой)

Ур-е ортодромии: по этой ф-ле также рассчит промеж точки

Линия на пов-сти з, пересек-я мер-ны под 1 углом – локсодромия.

На меркатор карте изобр прямой. λ2 – λ1 = tg [ ln tg (45+φ2/2) – ln tg(45+φ1/2) ]

Исслед ур-я:

1 при К=0=180 - tg0=0 λ2 – λ1 = 0 локс-я совпадает с меридианом

2 К=90=270 tg90 = ∞ 0 локс-я совпадает с паралл или экв

3 0<K<90 φ=0 λ1=λ0 каждому значению φ2 будет соотв-ть только 1 знач-е λ2, т.е. локс пересек-т каждую параллель только 1 раз

При всех других углах кроме 1) 2) спиралеобразная и страмится к полюсу, но не достигает.

Вопрос №13.

Визуальные методы омс

По 2 пеленгам

(рис. 9.1). «+» простота и бы­строта определения, «-» полное отсут­ствие контроля при единичном определе­нии. Поэтому критический анализ полу­ченного места имеет решающее значение для принятия обсервации за достоверную.

По 3 пеленгам

При определении места по трем пеленгам в быстрой последова­тельности берут пеленги трех предметов А, В, С. Переводят их в ис­тинные и прокладывают на карте. Если бы наблюдения не содержа­ли ошибок и пеленги были взяты одновременно, то все три пеленга пересеклись бы в одной точке F, представляющей собой место судна

Однако образуют так называемый тре­угольник погрешности.

По двум горизонтальным углам(9.13 9.14)

когда имеется сомнение в поправке компаса или когда требуется повышенная точность обсервации. методы: графически, с использова­нием кальки или с использованием протрактора.

По расстояниям(10.5 10.6)

По крюйс-пеленгу(11.1 11.2 11.3)

Если в видимости судна имеется только один ориентир, который можно использовать для взятия пеленга. Если путь судна и пройденное расстояние известны, то, вычислив угол Θ — разность пеленгов и угол q — курсовой угол предмета А в момент первого измерения пеленга, можно рассчитать D — расстоя­ние до предмета А в момент второго измерения пеленга. Из ∆FAF1

Так как вторая линия положения по­лучается через элементы счисления (S и q), то место, найденное этим методом, называется счислимо-обсервованным.

На практике для нахождения места судна вместо расчетов D, пользуются графическим решением (рис. 11.2).

От точки пересечения с линией пер­вого пеленга n пройденное судном расстояние S за время между пе­ленгами и из полученной точки m прокладывают прямую, параллель­ную первому пеленгу, до пересечения со вторым - приведен­ная линия положения; в точке пере­сечения этой линии со вторым пелен­гом будет место судна (точка F на рис. 11.2).

При наличии течения, когда элементы его известны, плавание суд­на между пеленгами нужно проложить с учетом действующего тече­ния. Для этого (рис. 11.3) из произвольной точки n на первом пеленге прокладываем линию ИК судна и плавание его по лагу за время между пеленгованиями. Из полученной точки m прокладываем отрезок, рав­ный сносу от течения за тот же промежуток времени mf = vtt, и через точку f проводим прямую, паралельную первому пеленгу.

При аналитическом учете течения на линии пути необходимо от­ложить расстояние, пройденное судном относительно грунта:

Если за время определений судно меняло курс, то между пеленга­ми необходимо отложить все отрезки ИК и SЛ (рис. 11.4).

СКП обсервованного места

где mл1, mл2 — средние квадратичные ошибки первой и второй линий положения; mр — средняя квадратичная ошибка при­веденной линии положения, обусловленная ошибками в направлении и величине пе­ремещения судна, средние квадратичные ошибки которых равны mк и ms

q = ПУ - ИП — угол между линией пути и первым пеленгом.
