Сталь 110г13л склонна к образованию горячих трещин. Чем это обусловлено?
Горячие трещины образуются в результате усадочных напряжений. Горячие трещины проходят по границам первичных зерен и возникают из-за слабых межзеренных связей из-за наличия на границах зерен жидких прослоек, представляющих собой скопление легкоплавких фаз, напряжений, включений сульфидов. Повышенное содержание серы в стали приводит к уменьшению прочности и пластичности, тем самым облегчая образование горячей трещины. Чтобы от них избавиться, необходимо правильная подготовка расплава, чистая шихта, раскисление, удаление включений: модифицирование, повышение податливости форм, применение пустотелых стержней, улучшение технологичности отливки.

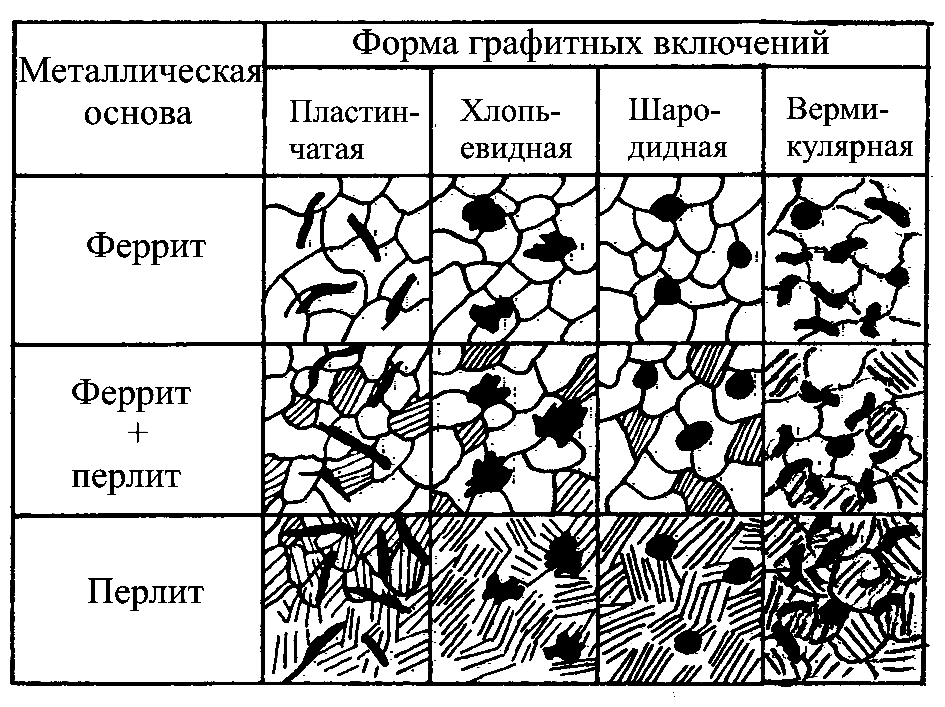

3. Классификация серых чугунов по строению металлической основы и форме графита.
В зависимости от формы графитных включений серые чугуны классифицируются на:
чугун с пластинчатым графитом;
чугун с хлопьевидным графитом (ковкий чугун);
чугун с шаровидным графитом (высокопрочный чугун);
чугун с вермикулярным графитом
Металлическая основа может быть: перлитной, когда 0,8 % С находится в виде цементита, а остальной углерод в виде графита; феррито-перлитной, когда количество углерода в виде цементита менее 0,8 % С; ферритной, когда углерод находится практически в виде графита.
Серый чугун можно рассматривать как структуру, которая состоит из металлической основы с графитными включениями. Свойства чугуна зависят от свойств металлической основы и характера графитных включений.
4. В чем преимущества дуплекс-процесса плавки ? Оцените их возможные варианты .
Для плавки чугуна применяют коксовые, коксогазовые и газовые вагранки, индукционные и дуговые электрические печи. В настоящее время все большее распространение получают индукционные печи средней частоты и дуговые печи постоянного тока. Если агрегат используется самостоятельно, обеспечивая осуществление всех этапов процесса плавки то такой процесс называется монопроцессом. В случае комбинации различных плавильных агрегатов с преимущественным осуществлением в каждом из них определенного этапа плавки реализуются полипроцессы. При дуплекс- процессах первый агрегат используют для расплавления твердой шихты и минимального перегрева расплава, второй агрегат может обеспечить реализацию трех вариантов дуплекс-процесса: термовременную обработку расплава, Доводку по химическому составу для получения чугунов различных марок; длительную выдержку при температуре перелива чугуна заданного состава. При триплекс- процессе применяют третью печь, являющуюся, как правило, специальным заливочным устройством.
