Цель работы:

1. Изучить способы экспериментального определения метрологических характеристик цифрового вольтметра.

2. Экспериментально определить метрологические характеристики цифрового вольтметра.

Задание на работу

Экспериментально определить метрологические характеристики цифрового вольтметра:

1. Среднеквадратическое отклонение случайной погрешности

2. Предельные значения погрешности

3. Статическую характеристику преобразования

4. Погрешность квантования

3 Аддитивную и мультипликативные составляющие систематической погрешности

5. Инструментальную погрешность и ее составляющие

Ход выполнения работы:

1. Определим значение единицы младшего разряда ЦВ (кванта по уровню) для выбранного диапазона измерения:

2. Определение среднеквадратического значения случайной погрешности и систематической погрешности

Таблица 1

№	U0, В	Ux, В	, В	, В	∆Uсист = Uср– Uо, В	∆Uмин, В	∆Uмакс, В
1	0	-0,05	0,028	-0,0466	-0,050	-0,090	0,000
2	2,123	2,11	0,0282	2,087	-0,040	-0,083	0,007
3	4,234	4,25	0,0273	4,203	-0,030	-0,074	0,016
4	6,642	6,61	0,0278	6,620	-0,022	-0,072	0,028
5	8,444	8,43	0,0286	8,430	-0,014	-0,064	0,036
6	9,858	9,84	0,0277	9,847	-0,011	-0,058	0,042

График зависимости СКО случайной погрешности  от значения измеряемого напряжения Uо.

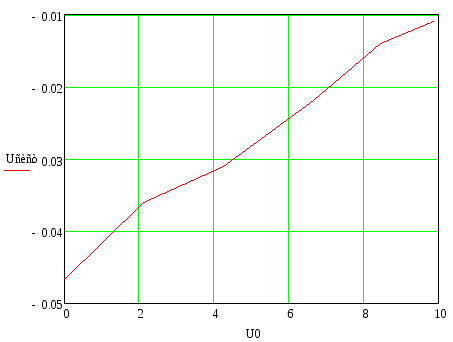

График зависимости систематической погрешности ΔUсист = Ū – Uо от значения измеряемого напряжения Uо.

По графику определим аддитивную и мультипликативную составляющие систематической погрешности:

a= -0,05; b= 0,0024

Uсист= -0,05 + 0,0024U

1. 3. Определение погрешности квантования вольтметра

Таблица 2

№	Ux, В	Uо, В	∆Uк, В
1	0,001	0,005	0,004
2	2,02	2,015	0,005
3	4,03	4,025	0,005
4	6,04	6,035	0,005
5	8,05	8,045	0,005
6	9,05	9,045	0,005

График статической характеристики вольтметра Uxi = F(Uо)

График погрешности квантования Uк(Uо) = F(Uо) – Uо от измеряемого напряжения Uо.

4. Определение инструментальной погрешности вольтметра (случайная погрешность мала с=0).

Таблица 3

№	Ux, В	Uо, В	∆Uи, В
1	0,096	1,004	-0,044
2	1,96	2,007	-0,048
3	3,95	4,005	-0,055
4	5,94	6,002	-0,062
5	7,94	8,009	-0,069
6	9,92	9,996	-0,077

График зависимости инструментальной погрешности вольтметра ΔUи = F(Uо) от измеряемого напряжения Uо.

По графику определим аддитивную и мультипликативную составляющие:

a= - 0,04; b= -0,004

ΔUи = - 0,04 - 0,004 U
