43 Коллекторная стабилизация действует удовлетворительно при больших падениях напряжения на сопротивлении нагрузки постоянному току (0.5 Е и выше), не слишком больших изменениях h_21э (не более 1.5 ... 2 раз) и температуры (до 30 С).

44 Схема может обеспечить работоспособность каскада при изменении h21э до 5...10 раз и температуры на 70...100 с

45 Коллекторная стабилизация действует удовлетворительно при больших падениях напряжения на сопротивлении нагрузки постоянному току (0.5 Е и выше), не слишком больших изменениях h_21э (не более 1.5 ... 2 раз) и температуры (до 30 С

46 Схема может обеспечить работоспособность каскада при изменении h21э до 5...10 раз и температуры на 70...100 с

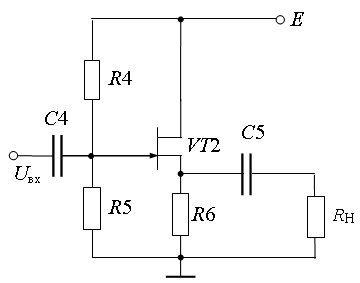

47 Полярность напряжения смещения полевого транзистора зависит от типа проводимости, выходного тока и технологии изготовления. Она может как совпадать с полярностью напряжения питания, так и быть противоположной. Соответственно должны строиться и цепи смещения. При этом следует помнить, что в отличие от биполярных транзисторов у полевых ток затвора очень мал. Указанное обстоятельство не позволяет использовать цепь смещения, эквивалентную генератору тока. Для получения требуемого напряжения смещения здесь применяется отдельный делитель (рис.). Но в этих схемах не решена проблема стабилизации положения рабочей точки

48 Известно: вольтамперные характеристики полевого транзистора имеют две термостабильные точки - точку термостабильного тока стока и точку термостабильной крутизны. Однако режимы, обеспечивающие эти термостабильные точки, находят ограниченное применение, так как транзисторы в них имеют небольшую крутизну, а положение самих термостабильных точек имеет значительный технологический разброс. Поэтому принимаются специальные меры для обеспечения нужной температурной стабильности за счет использования отрицательных обратных связей, как и в случае с биполярными транзисторами. Цепи обратной связи помимо снижения нестабильности тока покоя позволяют осуществить питание транзистора от одного источника

50

49
