3.5 Моделирование импульсного сигнала на вход rc-фильтра нижних частот с амплитудой 1 в и частотой среза 250 кГц

Схему, представленную на рисунке 3.14, оставить без изменений, а для формирования последовательности прямоугольных импульсов с частотой 250 кГц необходимо установить для источника VPULSE параметры, представленные на рисунке 3.18.

Рисунок 3.18 – Параметры источника VPULSE для последовательности прямоугольных импульсов с частотой среза 250 кГц

Для моделирования необходимо в меню AnalysisSetup выбрать анализ Transient и установить в нем параметры, указанные на рисунке 3.19.

Рисунок 3.19 – Параметры анализа Transient для последовательности прямоугольных импульсов с частотой среза 250 кГц

Для моделирования в меню Analysis выбрать пункт Simulate. Результат моделирования представлен на рисунке 3.20.

Рисунок 3.20 – Временные диаграммы работы фильтра нижних частот при частоте входного сигнала 250 кГц

4 Построение и анализ работы rc-фильтра верхних частот

Собрать схему RC-фильтра верхних частот, представленную на рисунке 4.1.

Рисунок 4.1 – Модель схемы RC-фильтра верхних частот с источником синусоидального переменного напряжения VSIN с частотой среза 25 кГц

В схеме используются следующие элементы: резистор – R, конденсатор – С, заземление – AGND, источник синусоидального напряжения – VSIN. Параметры источника синусоидального напряжения VSIN для сигнала с амплитудой 1B и частотой 25 кГц представлены на рисунке 4.2.

Рисунок 4.2 – Параметры источника синусоидального переменного напряжения VSIN с амплитудой 1 B и частотой среза 25 кГц

С помощью меню Analysis – Setup выбираем анализ частотных характеристик AC Sweep, параметры которого представлены на рисунке 4.3.

Рисунок 4.3 – Параметры анализа AC Sweep RC-фильтра верхних частот

Для запуска моделирования в меню Analysis выбрать команду Simulate. Результат моделирования представлен на рисунке 4.4.

Рисунок 4.4 – АЧХ RC-фильтра верхних частот с частотой среза 25 кГц

Из рисунка 4.4 видно, что частота получилась немного меньше частоты среза. Это обуславливается тем, что для сбора схемы RC-фильтра верхних частот потребовался резистор с сопротивлением, выбранным по ГОСТу в соответствии со стандартным рядом значений Е96, ближайшим большим, равным 64,9 Ом.

4.1 Моделирование синусоидального сигнала на вход rc-фильтра верхних частот с амплитудой 1 в и частотой среза 2,5 кГц

Для моделирования синусоидального сигнала необходимо для элемента VSIN изменить значение частоты, умножив его на коэффициент 0.1. Полученную величину указать в поле FREQ. Изменить другие величины, необходимые для моделирования в соответствии с рисунком 4.5.

Рисунок 4.5 – Параметры источника синусоидального переменного напряжения VSIN с амплитудой 1 B и частотой среза 2,5 кГц

Для выполнения моделирования в окне Transient изменить параметры в соответствии с рисунком 4.6.

Рисунок 4.6 – Параметры анализа Transient RC-фильтра верхних частот для моделирования синусоидального сигнала с частотой среза 2,5 кГц

Для запуска моделирования в меню Analysis выбрать команду Simulate. На полученном графике указать точки максимума для обоих графиков. Результат моделирования представлен на рисунке 4.7.

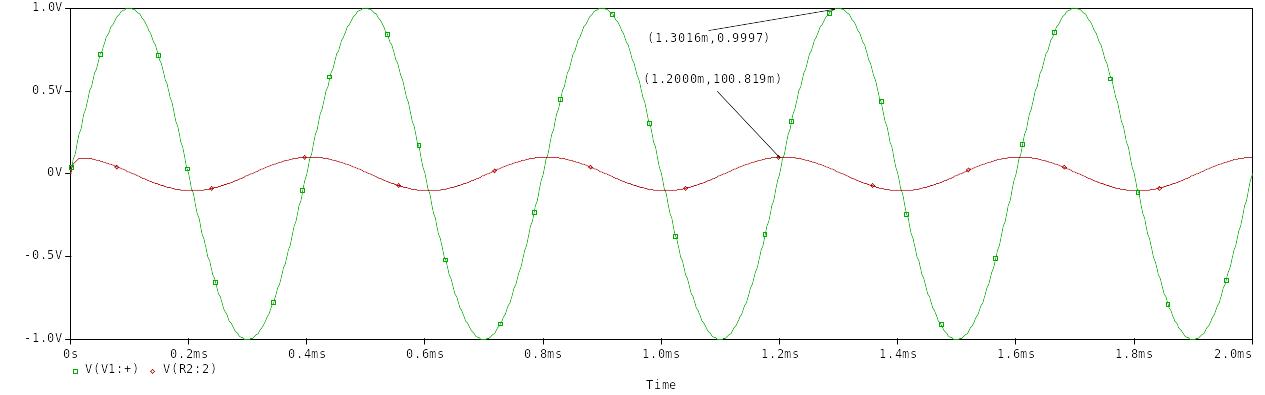

Рисунок 4.7 – Результат моделирования синусоидального сигнала с частотой среза 2,5 кГц
