Вопросы к экзамену по рза

1. Назначение релейной защиты.

Основное назначение релейной защиты – отключение поврежденного элемента электрической сети при коротких замыканиях и других ненормальных режимах для предотвращения значительных повреждений оборудования. В зависимости от характера ненормальных режимов и опасности их для оборудования релейная защита может действовать на сигнал или отключение.

2. Требования, предъявляемые к релейной защите

Общие требования к любым защитам – селективность, чувствительность, быстродействие и надежность.

Селективность – основное свойство защиты. Этот параметр характеризует способность защиты реагировать только на повреждение защищаемого элемента системы и не реагировать на повреждения других элементов.

Чувствительность – способность защиты реагировать на заданные виды повреждений во всех режимах работы сети.

Быстродействие – способность защиты отключать повреждения с минимальной выдержкой времени.

Надежность – способность защиты сохранять свою работоспособность во всех предусмотренных режимах и условиях.

3. Повреждения и ненормальные режимы в электроустановках

Виды повреждений.

В энергетических системах могут возникать повреждения и ненормальные режимы работы электрооборудования электростанций и подстанций, их распределительных устройств, линий электропередачи и электроустановок потребителей электрической энергии.

Повреждения в большинстве случаев сопровождаются значительным увеличением тока и глубоким понижением напряжения в элементах энергосистемы.

   Повышенный ток выделяет большое количество тепла, вызывающее разрушения в месте повреждения и опасный нагрев неповрежденных линий и оборудования, по которым этот ток проходит.

   Понижение напряжения нарушает нормальную работу потребителей электроэнергии и устойчивость параллельной работы генераторов и энергосистемы в целом.

   Ненормальные режимы обычно приводят к отклонению величин напряжения, тока и частоты от допустимых значений. При понижении частоты и напряжения создается опасность нарушения нормальной работы потребителей и устойчивости энергосистемы, а повышение напряжения и тока угрожает повреждением оборудования и линий электропередачи.

   Таким образом, повреждения нарушают работу энергосистемы и потребителей электроэнергии, а ненормальные режимы создают возможность возникновения повреждений или расстройства работы энергосистемы.

   Для обеспечения нормальной работы энергетической системы и потребителей электроэнергии необходимо возможно быстрее выявлять и отделять место повреждения от неповрежденной сети, восстанавливая таким путем нормальные условия их работы и прекращая разрушения в месте повреждения.

   Опасные последствия ненормальных режимов также можно предотвратить, если своевременно обнаружить отклонение от нормального режима и принять меры к его устранению (снизить ток при его нарастании, понизить напряжение при его увеличении и т.д.).

   В связи с этим возникает необходимость в создании и применении автоматических устройств, выполняющих указанные операции и защищающих систему и ее элементы от опасных последствий повреждений и ненормальных режимов.

Ненормальные режимы

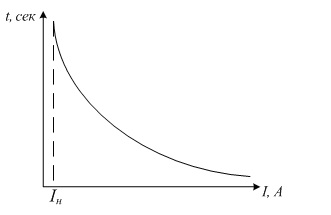

К ненормальным относятся режимы, связанные с отклонениями от допустимых значений величин тока, напряжения и частоты, опасные для оборудования или устойчивой работы энергосистемы. Рассмотрим наиболее характерные ненормальные режимы.    а) Перегрузка оборудования, вызванная увеличением тока сверх номинального значения. Номинальным называется максимальный ток, допускаемый для данного оборудования в течение неограниченного времени.    Если ток, проходящий по оборудованию, превышает номинальное значение, то за счет выделяемого им дополнительного тепла температура токоведущих частей и изоляции через некоторое время превосходит допустимую величину, что приводит к ускоренному износу изоляции и ее повреждения. Время, допустимое для прохождения повышенных токов, зависит от их величины. Характер этой зависимости показан на рис. ниже и определяется конструкцией оборудования и типом изоляционных материалов. Для предупреждения повреждения оборудования при его перегрузке необходимо принять меры к разгрузке или отключению оборудования. Зависимость допустимой длительности перегрузки от величины тока t=f(I): Iн – номинальный ток оборудования    Повышение напряжения сверх допустимого значения возникает обычно на гидрогенераторах при внезапном отключении их нагрузки. Разгрузившийся генератор увеличивает частоту вращения, что вызывает возрастание ЭДС статора до опасных для его изоляции значений. Защита в этих случаях должна снизить ток возбуждения генератора или отключить его.

Повреждения

Большинство повреждений в электрических системах приводит к коротким замыканиям фаз между собой или на землю (рис. 7.1). В обмотках электрических машин и трансформаторов, кроме коротких замыканий бывают также замыкания между витками одной фазы.

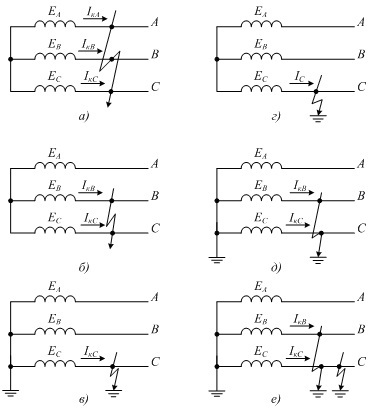

Виды повреждений в электрических установках: а, б, в и д – трехфазное, двухфазное, однофазное и двухфазное на землю КЗ; г и е – замыкания одной фазы и двух фаз на землю в сети с изолированной нейтралью.

    Основными причинами повреждений являются:

   1) нарушение изоляции токоведущих частей, вызванное ее старением, неудовлетворительным состоянием, перенапряжениями, механическимим повреждениями;

    2) повреждение проводов и опор линий электропередач (ЛЭП), вызванное их неудовлетворительным состоянием, гололедом, ураганным ветром, пляской проводов и другими причинами;

    3) ошибки персонала при операциях (отключение разъединителей под нагрузкой, включение их на ошибочно оставленное заземление и т.д.);
