БИЛЕТ 1. Сущность железобетона
Как и любой другой искусственный или естественный каменный материал, бетон сопротивляется разрыву приблизительно в 15-20 раз слабее, чем сжатию. Кроме того, он – хрупкий материал..Именно хрупкость бетона не позволяет во многих случаях использовать прочность бетона при растяжении, даже когда напряжения, вызываемыевнешнимисилами,невелики..Исследования показали, что разрушение бетонных балок происходит от разрыва нижних (наиболее растянутых) волокон (рис. 1.2).
Н
аиболее
подходящим материалом, позволяющим в
широких пределах повышать сопротивляемость
растянутых зон бетонных балок, оказалась
стальная арматура, одинаково хорошо
сопротивляющая растяжению и
сжатию.Относительное удлинение стали
при разрыве в сотни раз превышает
предельное удлинение бетона. Как
известно, в отличие от бетона сталь
более прочный и одновременно более
пластичный материал.При достаточном
армировании железобетонная балка
разрушится при полном исчерпании
несущей способности сжатой зоны,
следовательно, прочность ее по сравнению
с бетонной (неармированной) балкой в
зависимости от класса бетона возрастает
в 15-20 раз Рис.
1.4. Схема разрушения железобетонной
балки
Железобетон – это комплексный конструктивный материал, в котором бетон и арматура деформируются под нагрузкой как единое монолитное целое. При этом предполагается, что бетон в основном предназначен для восприятия сжимающих усилий, а стальная арматура – растягивающих.Особенность железобетона: способность воспринимать нагрузку с видимыми трещинами в растянутой зоне.2. Условия существования железобетона Обеспечение совместных деформаций бетона и арматуры Способ обеспечения совместности при этом не имеет значения – нагрузка прикладывается на бетон. Необходимо обеспечить передачу возникающих от нагрузки усилий с бетона растянутой зоны на арматуру.В принципе возможны два технологических приема передачи:за счет сцепления арматуры и бетона вдоль всей конструкции за счет анкеров, устраиваемых по торцам балки
2.Примерное равенство коэффициентов температурного расширенияМатериалы с разными коэффициентами температурного расширения независимо от надежного сцепления между ними работают в усложненных условиях, т.к. при перепадах температур возникают собственные напряжения, влияющие на сцепление между материалами.
3Наличие защиты арматуры от воздействий окружающей средыВ железобетонных конструкциях арматура должна быть защищена от коррозии, а также от быстрого нагревания при действии высоких температур. С этой целью арматуру располагают в удалении от наружной поверхности конструкции – на толщину защитного слоя бетона Защитный слой необходим также для лучшего сцепления арматуры с бетоном.Толщина защитного слоя для арматуры должна быть:больше или равно 10мм и больше dармДостоинства:1Высокая прочность.2Долговечность.3Огнестойкость 4Стойкость против атмосферных явлений .5 Доступность составляющих железобетонных компонентов.6Экономичность при изготовлении и эксплуатации.7.Эстетичность, архитектурнаявыразительностьНедостатки:1Раннее образование трещин в растянутой зоне и быстрое их раскрытие. 2Большой вес. Сложность работ в зимнее время, длит. набор прочности, высокая тепло и звукопроводность.
БИЛЕТ 3 1. Классификация бетонов
- по основному назначению на: Конструкционные(жилищно-промышленное назначение) – бетоны несущих и ограждающих конструкций зданий и сооружений, определяющими требованиями к качеству которых являются требования по физико-механическим характеристикам; специальные – бетоны, к которым предъявляются специальные требования в соответствии с их назначением. К специальным бетонам относятся жаростойкие, химические стойкие, декоративные,радиационно-защитные, теплоизоляционные и др. бетоны.
- по виду вяжущего на:цементные (на основе клинкерных цементах);известковые (на основе извести в сочетании с цементами, шлаками, золами, активными минеральными добавками);шлаковые (на основе молотых шлаков и зол с активизаторами твердения); гипсовые (на основе полуводного гипса или ангидрита, включая гипсоцементно-пуццолановые и т.п. вяжущие);специальные (бетонополимеры, полимербетоны, цементно-полимерные бетоны).
- по виду заполнителей на:плотных заполнителях (плотные горные породы и шлаки); пористых заполнителях (искусственные и естественные минеральные пористые заполнители, а также пористые крупные и плотные мелкие заполнители) специальных заполнителях (органические заполнители).
-
по структуре на:плотные
– бетоны
плотной структуры на цементном вяжущем
и плотных мелких заполнителях;крупнопористые
– бетоны,
у которых пространство между зернами
крупного и мелкого заполнителя не
полностью заполнено или совсем не
заполнено мелкими заполнителями и
затвердевшими вяжущими, поризованными
добавками, поризованные
– бетоны,
у которых пространство между зернами
крупного и мелкого или только мелкого
заполнителя заполнено затвердевшим
вяжущим и порами вовлеченного газа или
воздуха, в том числе образующихся за
счет применения добавок ячеистые
– бетоны,
у которых основную часть объема
составляют равномерно распределенные
поры в виде ячеек, полученных с помощью
газо- или пенообразователей;
- по условиям твердения на бетоны, твердевшие:в естественных условиях;в условиях тепловлажностной обработки при атмосферном давлении;в условиях тепловлажностной обработки при давлении выше атмосферного (автоклавного твердения).
- по плотности на:особо тяжелые (ρ > 2500 кг/м3);тяжелые (ρ = 2200 ÷ 2500 кг/м3);мелкозернистые (ρ =1800 ÷ 2200 кг/м3);легкие (ρ = 800 ÷ 1800 кг/м3).
2. Структура бетона и его влияние на прочность и деформативность
Структура бетона грубо неоднородна и зависит от многих факторов. Она формируется в виде пространственной решетки из цементного камня, заполненной зернами крупных и мелких заполнителей и пронизанной многочисленными микропорами и капиллярами, содержащими химически не связанную воду, водяные пары и воздух.
С физической точки зрения бетон представляет собой капиллярно-пористое тело, в котором резко нарушена сплошность массы и присутствуют все три фазы: твердая, жидкая и газообразная. При этом цементный камень, скрепляющий бетон, также неоднороден и состоит из упругого кристаллического состава и вязкой массы – геля, таким образом, это наделяет бетон упруго-пластично-ползучими свойствами. Эти свойства проявляются в характере деформирования бетона под нагрузкой, во взаимодействии с температурно-влажностным режимом окружающей среды. Во времени кристаллический состав увеличивается, а гелевая часть уменьшается.
Состав бетона, различный по крупности: от микрочастиц до макрочастиц цемента, обуславливает неравномерные деформации.Рассмотрим диаграмму начала и конца трещинообразования бетона (рис. 2.1)
Рис. 2.1. Диаграмма начала и конца трещинообразования
начало
микротрещинообразования;
конец
микротрещинообразования.Фактически
конец микротрещинообразования является
пределом длительной прочности бетона,
т.е.
где
предел длительной прочности бетонаПри
достижении предела длительной прочности
бетона количество трещин достигает
максимального значения (насыщение).
предел
кратковременной прочности бетона
(диапазон уплотнения бетона)
На прочность бетона большое влияние оказывает скорость нагружения образцов (рис. 2.3).

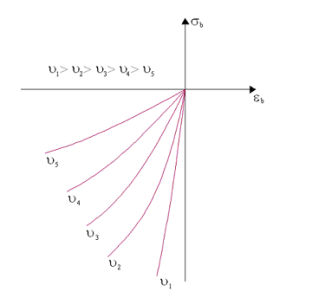

Рис. 2.3. Диаграмма скоростей нагружения
При замедленном нагружении образцов прочность бетона на 10 ÷15% меньше, чем при кратковременном нагружении. При быстром нагружении прочность бетона возрастает до 20% по сравнению с кратковременным нагружением.
Бетон имеет разную прочность при разных силовых воздействиях: сжатии, растяжении, изгибе, срезе. Различают несколько характеристик прочности бетона: кубиковую и призменную прочность; прочность при срезе и скалывании; прочность при длительном, кратковременном и динамическом воздействии нагрузок, при многократных повторных нагрузках.
БИЛЕТ 5 ,7Кубиковая и призменная прочность
высокое
сопротивление бетона сжатию является
его ценным свойством, используемым в
железобетонных конструкциях. Поэтому
за основную характеристику прочностных
и деформативных свойств бетона принята
его прочность на осевое сжатие образца
Для оценки кубиковой прочности применяют
раздавливание на прессе изготовленных
в тех же условиях, что и реальные
конструкции кубов бетона. За стандартные
образцы принимают кубы размерами150х150х150
мм. Здесь R=α*F/A.
А-площадь
образца рабочая, F-сила,
а-коэф в зав-ти от размера образцаДля
оценки кубиковой прочности применяют
раздавливание на прессе изготовленных
в тех же условиях, что и реальные
конструкции кубов бетона.Опытами
установлено, что прочность бетона
одного и того же состава зависит от
размера куба: если кубиковая прочность
бетона для базового куба с ребром 150
мм равно R
(рис. 2.4),
то для куба
с ребром 200
мм оно
уменьшается до 0,93
R,
а для куба с ребром 100
мм –
увеличивается до 1,1
R.
Различное временное сопротивление сжатию образцов разной формы объясняется влиянием сил трения, возникающих между гранями образца и опорными плитами пресса, а также неоднородностью структуры бетона.
П
ри
уменьшении сил трения посредством
смазки характер разрушения меняется
Поскольку
железобетонные
конструкции по форме отличаются от
кубов, в расчетах их прочности не может
быть непосредственно использована
кубиковая прочность бетона. Основной
характеристикой прочности бетона
сжатых элементов является призменная
прочность Rb.Опыты
на бетонных призмах со стороной основания
а
и высотой h
показали,
что призменная прочность Rb
меньше кубиковой
R и она
уменьшается с увеличением отношения
.
При
призменная
прочность становится почти стабильной
и равной примерно Rb
≈ 0,75
R.
Как и для кубиков, это явление объясняется
различной степенью влияния сил трения
по торцам образцов – чем больше размер
образца и больше расстояние между его
торцами, тем меньше влияние сил трения.
Влияние гибкости бетонного образца
становится ощутимым при
.Кривая,
приведенная на рис. 2.6, иллюстрирует
зависимость
от
по
усредненным
опытным данным.
Таким образом, призменная прочность Rb – это временное сопротивление осевому сжатию призмы Rbu с отношением сторон .
БИЛЕТ 13 Длительные нагрузки
При
длительном
воздействии нагрузки бетон разрушается
при меньших нагрузках чем при кратковр
действ изза действия развивающихся
неупругих деформаций Rbl=(приближенно)0,9Rb
Предел
длит сопростивления бетона это макс
неизменные напряжения кот-е он выдерживает
без разрушения.При благоприятных
уловиях исп-я бетона для увеличения
прочности и уровень напряжений σb/Rb
уменьшается,
то длительность нагрузок может не
влиять на несущую способность. Прочность
бетона при повторных нагрузках(предел
вынос-ти Rr)-напряжение
при кот-м кол-во циклов разг-ки и погр-ки
для разрушения образца не меньше 1
млн.Пред вын-ти зависит от нижней границы
обр-я микротрещин. Если повт-я нагрузка
вызывает в бет напряжение выше границы
трещинообразования то при большом
числе циклов приходит к разрушению.
Зав-т от режима загружения, возраста,
начальной прочности и др. Зависимость
между напряжениями и деформациями
ползучести выражаются мерой
ползучести
зависит от класса бетона и его начального
модуля деформаций. Мера ползучести –
это удельная деформация ползучести.
Ползучесть
– это
свойство бетона, характеризующее
нарастание неупругих деформаций с
течением времени при постоянных
напряжениях.Деформации
ползучести бетона обусловлены его
структурными несовершенствами.
Абсолютная величина деформаций
ползучести зависит от возраста, прочности
бетона и его составляющих компонентов,
влажности среды.
БИЛЕТ 9 . Классы и марки бетона
Класс – это ряд эталонных чисел на числовой оси, привязанных к прочности на сжатие и растяжение, задаваемых при проектировании с обеспеченностью 0,95 прочностных свойств.Марка оценивает основные физические свойства бетона (обеспеченность 50%).Существует класс бетона по прочности на сжатие B по прочности на растяжение Bt .Значение класса бетона по прочности на сжатие – это значение, полученное при испытании кубов с размерами ребра 150 мм с учетом 95% обеспеченности прочностных свойств.Для оценки изменчивости прочности и обеспечения гарантии для заданного значения используют кривую распределения теории вероятности.Среднее значение временного сопротивления бетона сжатию, установленное при испытании партии стандартных образцов, определяют по зависимости (2.4):
Среднее
квадратичное отклонение прочности
бетона
– это
величина,
характеризующая разброс прочности
экспериментальных значений.
Коэффициент
вариации прочности бетона –
это отношение
среднего квадратичного отклонения
прочности бетона к среднему значению
временного сопротивления бетона
сжатию.
Чем
совершеннее производство и технология
приготовления бетонной смеси, тем
меньше коэффициент вариации прочности
и экономичнее производство.
который характерен для обеспеченности
95% прочностных свойств (правило «двух
сигм»), класс бетона по прочности на
сжатии определяют по формуле
или
Марка бетона по морозостойкости F – число выдерживаемых циклов попеременного замораживания и оттаивания водонасыщенных образцов, испытанных в соответствие со стандартом, при котором прочность падает не более чем на 15% по сравнению с прочностью образца, не подвергающегося замораживанию. Для каждого конкретного случая марку бетона по морозостойкости принимают в зависимости от расчетной зимней температуры наружного воздуха, условий работы и класса зданий.Марка бетона по водонепроницаемости W – это наибольшее давление воды (МПа), при котором не наблюдается её просачивания через стандартный образец, изготовленный по ГОСТу.Эту марку принимают для конструкций, к которым предъявляют особые ограничения водопроницаемости (резервуары, напорные трубы, силосы)..Конкретную марку бетона по водонепроницаемости принимают в зависимости от класса зданий, условий эксплуатации конструкций или максимального градиента напора, представляющего отношение напора к толщине элемента.Марка бетона по средней плотности D – это гарантированная собственная масса бетона (кг/м3), контролируемая на базовых образцах в установленные сроки согласно ГОСТу.Марку по средней плотности принимают для конструкций, к которым предъявляют требования теплоизоляции.
.Для напрягающих бетонов устанавливают марку по самонапряжению.Марка бетона по самонапряжению Sp – это гарантированное значение предварительного напряжения в бетоне (МПа), создаваемое в результате его расширения при наличии продольной арматуры в количестве 1% и контролируемое на базовых образцах в установленные сроки согласно ГОСТу.Марку бетона по самонапряжению принимают в зависимости от предъявляемых к самонапрягающимся конструкциям требований по трещиностойкости и жесткости.
БИЛЕТ 19 Сцепление арматуры с бетоном
Совместное
деформирование арматуры с бетоном,
обеспечивающееся сцеплением и
анкеровкой, служит основной предпосылкой
деформирования железобетона под
нагрузкой как конструктивного
материала.По
определению сцепление
— это связь по поверхности контакта
между арматурой и бетоном, в силу которой
величина продольного усилия в арматуре
может стать переменной по ее длине.Силы
сцепления вызывают в бетоне сложное
напряженно-деформированное состояние,
в частности расклинивание. По отношению
к арматуре силы сцепления могут быть
сведены к распределенной нагрузке,
направленной по ее оси, а иногда
дополнительно к нагрузкам в виде
распределенных по длине изгибающих
и крутящих моментов.Сопротивление
сдвигу
растет с увеличением марки цемента,
уменьшением В/Ц, с увеличением возраста
бетона (влияние усадки). По
длине заделки
стрежня напряжения сцепления
распределяются неравномерно, при этом
наибольшее напряжение
не
зависит от длины заделки (рис. 4.1).
А
нкеровка
— это закрепление концов арматуры
внутри бетона или на его поверхности,
способное воспринимать определенные
величины нагрузки.Сцепление,
даже при не полностью обеспеченной
анкеровке, играет существенную роль -
образование первой трещины влечет за
собой возрастание удлинений на всем
протяжение растянутой арматуры.
От
качества сцепления зависит расстояние
между трещинами и ширина их раскрытия.Как
показали
опыты, сила сцепления меняется в широких
пределах и в основном зависит от трех
факторов:1склеивания
арматуры с бетоном, 2благодаря
клеящей способности цементного теста
(адгезия);3сил
трения,
возникающих на поверхности арматуры
благодаря зажатию стержней в бетоне
при его усадке;сопротивления бетона
усилиям среза, возникающим из-за наличия
неровностей и выступов на поверхности
арматуры Наибольшее
влияние на сцепление оказывает третий
фактор – он обеспечивает около 75% от
общей величины сцепления. Первый фактор
оказывает наименьшее влияние – до 25%
всей силы сцепления.
Арматура периодического профиля с сильно шероховатой поверхностью обладает более высоким и надежным сопротивлением скольжению благодаря зацеплению и заклиниванию ее выступов в бетоне. По сравнению с гладкими стержнями арматура периодического профиля обладает в 2-3 раза большей силой сцепления с бетоном. Напряжение в бетоне под выступами арматуры при ее выдергивании может превосходить в 5-7 раз кубиковую прочность бетона, поэтому недопустимо снижение плотности бетона в зоне контакта его с арматурой. Наиболее надежное повышение сопротивления скольжению арматуры в бетоне достигается соответствующим конструированием арматуры: устройством крюков на концах гладких стержней, применением анкеров.
Сопротивление скольжению растянутой арматуры (на выдергивание) меньше, чем сопротивление скольжению сжатой арматуры (на выталкивание), что объясняется поперечными деформациями самого стержня. С увеличением диаметра стального стержня и повышением нормального напряжения в нем сила сцепления его с бетоном при растяжении уменьшается, а при сжатии – увеличивается
БИЛЕТ 21. Коррозия железобетона и меры защиты
Характер коррозии бетона и арматуры в железобетонных конструкциях зависит от агрессивности среды, состава и плотности бетона.Коррозия бетона происходит при недостаточно плотных бетонах под действием фильтрующейся воды. При этом на поверхности бетона образуются белые хлопья, свидетельствующие о разрушении бетона. Наиболее опасны мягкие воды.Другой вид разрушения может происходить под влиянием агрессивной среды (кислоты).Коррозия арматуры обычно протекает одновременно с коррозией бетона. При неплотном бетоне, а также при большом раскрытии трещин агрессивная среда может вызвать коррозию арматуры и без разрушения арматуры
Меры защиты от коррозии:
снижение
фильтрующей способности бетона
(специальные добавки);
повышение плотности бетона;
увеличение толщины защитного слоя;
применение специальных видов бетона;
защита поверхности (штукатурка кислотоупорная, облицовка керамическая и др.) БИЛЕТ 23 Стадии напряженного состояния при изгибе
Стадия I – до появления трещин в бетоне растянутой зоны, когда напряжения в бетоне меньше временного сопротивления растяжению и растягивающие усилия воспринимаются арматурой и бетоном совместно
При
малых нагрузках на элемент напряжения
в бетоне и арматуре невелики, деформации
носят преимущественно упругий характер;
зависимость между напряжениями и
деформациями – линейная, эпюра нормальных
напряжений в бетоне сжатой зоны сечения
– треугольная.Арматура в верхней зоне
обозначается
;
высота
сжатой зоны;
рабочая
высота сечения.
Стадия Iа – конец стадии I (рис.4.9).
С увеличением нагрузки на элемент в бетоне растянутой зоны развиваются неупругие деформации, эпюра напряжений становится криволинейной, напряжения приближаются к пределу прочности при растяжении. При дальнейшем увеличении нагрузки в бетоне растянутой зоны образуются трещины, наступает новое качественное состояние.
Растянутый бетон полностью исчерпывает свои свойства – он находится в предельном состоянии.
Стадия Iа характеризует состояние перед образованием трещин.
,
где
максимальное
значение напряжения.
Стадия
II
– это
стадия эксплуатации, необходимая для
определения прогибов
и ширины раскрытия трещин
(рис.4.10).
В том месте растянутой зоны, где образовались трещины, растягивающее усилие воспринимается арматурой и участком бетона растянутой зоны над трещиной. В интервалах между трещинами в растянутой зоне сцепление арматуры с бетоном сохраняется, и по мере удаления от краев трещин растягивающие напряжения в бетоне увеличиваются, а в арматуре уменьшаются. С дальнейшим увеличением нагрузки на элемент в бетоне сжатой зоны развиваются неупругие деформации, эпюра нормальных напряжений искривляется, а ордината максимального напряжения перемещается в края сечения в его глубину.
С этого момента растянутый бетон практически не участвует в деформировании, в сжатом бетоне появляются пластические деформации.
Стадия IIа (стадия предразрушения).
Стадия IIа характеризуется началом заметных неупругих деформаций в арматуре
Стадия
III
(стадия разрушения).
По продолжительности это самая короткая стадия. Напряжения в арматуре достигают физического или условного предела текучести, а в бетоне – временного сопротивления осевому сжатию. Криволинейность эпюры нормальных напряжений сжатия становится ярко выраженной. Бетон растянутой зоны из деформирования элемента почти исключается.
Различают два характерных случая разрушения элемента.
Случай 1– это случай пластического разрушения вследствие замедленного развития местных пластических деформаций арматуры
Разрушение начинается с проявления текучести арматуры, вследствие чего быстро растет прогиб и интенсивно уменьшается высота сжатой зоны сечения за счет развития трещин по высоте элемента и появления неупругих деформаций в бетоне сжатой зоны над трещиной.
Случай 2 наблюдают при разрушении элементов с избыточным содержанием растянутой арматуры
Разрушение таких элементов всегда происходит внезапно (хрупкое разрушение) от полного исчерпания несущей способности бетона сжатой зоны, при неполном использовании прочности растянутой арматуры. В этом случае прогибы и ширина раскрытия трещин незначительны. Несущая способность такого элемента практически перестает быть зависимой от площади продольной арматуры, а является функцией прочности бетона, формы и размеров сечения.
БИЛЕТ.25 Трещиностойкость железобетонных конструкций
Трещиностойкость конструкций – это сопротивление их образованию трещин в конце стадии I напряженно-деформированного или сопротивление раскрытию трещин в стадии II.К трещиностйкости конструкции предъявляют требования в зав-ти от арматуры,они относятся к появлению и ракрытию нормальных и наклонных трещин и делятся на 3 категории: 1-недопускается образование трещин,2-допускается ограниченное по ширине непродолжительное раскрытие трещин при усл-и их послед-го закрытия,3-допускается ограниченное по ширине продолж-е и непрод-е раскр-е трещин. Непрод-при действии пост-ч,длит-ч и кратковр-х нагрузок, продолж-при пост-ч и длит-х
БИЛЕТ 20 Сущность преднапряжения
Предварительно напряженные элементы – железобетонные элементы, в которых до приложения нагрузок, в процессе их изготовления, искусственно создается внутреннее напряженное состояние (самонапряжение), заключающееся в значительном обжатии бетона предварительно растянутойарматурой. Рис Сущность преднапряжения
Предварительное
напряжение применяется преимущественно
в тех элементах, в которых при нагрузках
возникают растягивающие напряжения.
В отдельных случаях целесообразно
применять преднапряжение в центрально
и внецентренно сжатых элементах, в
частности в гибких колоннах, где оно
обеспечивает необходимую трещиностойкость
на период транспортирования и монтажа,
а также предотвращает потерю
устойчивости
элемента.
Рис.
6.2. Диаграммы
для ненапрягаемой, напрягаемой сталей
и растянутого бетона
Предварительное напряжение элементов повышает трещиностойкость, жесткость, выносливость конструкций при работе под воздействием многократно повторяющихся нагрузок, позволяет применять высокопрочную арматуру при полном использовании ее механических свойств. Но само по себе преднапряжение НЕ повышает несущую способность. Как показывают опыты, в стадии разрушения эффект предварительного напряжения утрачивается, разрыв растянутой арматуры происходит при предельном напряжении и несущая способность предварительно напряженного элемента оказывается такой же, как и для железобетонного элемента без предварительного напряжения.
БИЛЕТ 22 Предварительное напряжение может создаваться двумя способами:1. натяжением арматуры на упоры;2. натяжением арматуры на бетон
Суть натяжения арматуры на упоры. Арматура натягивается и закрепляется на особых упорах стендов, форм. После бетонирования и приобретения бетоном достаточной прочности арматура освобождается с удерживающих устройств и, стремясь восстановить свою первоначальную длину, обжимает бетон. Напряжения в арматуре контролируются до обжатия бетона.
Суть
натяжения арматуры на бетон. Сначала
изготовляют бетонный или слабоармированный
элемент. Для укладки рабочей арматуры
в нем предусматривают каналы или пазы.
После отвердения бетона арматура
натягивается с передачей реактивных
усилий непосредственно на бетон и при
помощи анкеров удерживается в напряженном
состоянии. Для создания сцепления
арматуры с бетоном и защиты арматуры
от коррозии каналы и пазы заполняют
под давлением цементным тестом или
раствором. Напряжения в арматуре
контролируют по окончанию обжатия
бетона.
Натяжение арматуры может быть выполнено 3 способами:
механическим (домкратами, намоточными машинами и т.п.).
2. электротермическим. Арматура, нагретая и удлиненная за счет пропуска электротока, закрепляется на упорах. Поскольку арматура при остывании свободно не сокращается, в ней возникают растягивающие напряжения. Этот способ распространен в России. Он надежен, малотрудоемок и был экономичен при централизованной экономике.
3. электротермомеханическим (комбинированным). Здесь полностью исключают обрыв арматуры, т.к. усилие механического натяжения не более 20-30% от общего усилия натяжения.Натяжение на бетон осуществляют механическим способом. При натяжении на упоры применяют стержневую арматуру, высокопрочную проволоку и арматурные канаты; при натяжении на бетон – преимущественно высокопрочную проволоку и арматурные канаты. Арматурные канаты и проволоку небольшого диаметра можно натягивать на упоры форм или бетон непрерывной намоткой.Натяжение на упоры применяют в заводских условиях. Натяжение на бетон более трудоемко. Поэтому раньше этот вид натяжения применялся редко, только в случаях, когда изготовляли монолитные конструкции или уникальные конструкции больших размеров, в основном в транспортном строительстве. В настоящее время натяжение на бетон получило распространение. Существует опыт в применении натяжения стержневой арматуры на бетон.
Помимо трех способов натяжения арматуры распространен также физико-механический способ натяжения, т.е. самонапряжение, при котором используется свойство бетонов, изготовленных на расширяющемся цементе. При расширении бетона в процессе твердения арматура удлиняется, и таким образом, создается предварительное напряжение. Такой способ технологически прост в применении.
БИЛЕТ 262. Расчет прямоугольных сечений с одиночной арматурой (без предварительного напряжения)
Рис. 9.18. К расчету прямоугольного сечения с одиночной арматурой
