4. Энергетический баланс и характеристика турбоагрегата «к»

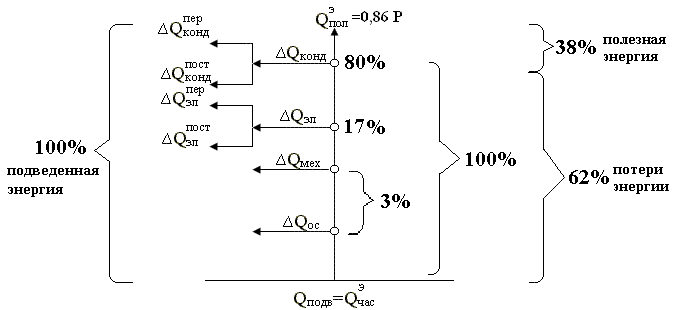

Рассмотрим схему энергобаланса конденсационного турбоагрегата (рис. 1.9):

Полезное тепло на производство электроэнергии определяется по следующей формуле, Гкал

(1.16)

где

– тепловой эквивалент, Гкал/МВт;

– нагрузка турбоагрегата, МВт.

Из схемы энергобаланса следует, что в общей величине потерь тепла потери в конденсаторе турбоагрегата составляют до 80%.

– полезное тепло на производство электроэнергии;

– потери в окружающую среду;

– механические потери тепла;

– электрические потери, в том числе:

– постоянные электрические потери,

– переменные электрические потери;

– конденсационные потери, в том числе:

– постоянные конденсационные потери,

– переменные конденсационные потери,

– часовой расход тепла на производство электроэнергии,

– подведенное тепло.

Рис. 1.8. Принципиальная схема конденсационного турбоагрегата

с дроссельным регулированием.

где

П – парогенератор; Т – турбина; Г – генератор;

К – конденсатор; ПН – питательный насос, Д – дроссель.

5. Относительный прирост расхода топлива и удельный расход тепла турбоагрегата «к»

Относительный прирост расхода тепла – первая производная от расхода тепла по нагрузке; характеризует скорость возрастания расхода тепла при изменении нагрузки на единицу, Гкал/МВт·ч.

(1.22)

Таким образом, энергетическая характеристика конденсационного турбоагрегата с дроссельным регулированием выглядит следующим образом, Гкал/час:

(1.23)

Удельный расход тепла на единицу электроэнергии , Гкал/МВт·ч

(1.31)

С ростом нагрузки влияние на величину удельного расхода снижается. Удельный расход тепла стремится к снижению до величины относительного прироста , но никогда его не достигает. Одновременно нагрузка не может превысить максимально допустимую по соображениям безаварийности работы турбоагрегата.

График зависимости удельного расхода тепла от нагрузки представляет собой гиперболу, а – ассимптоту этой гиперболы (рис. 1.16).

Наиболее экономичным режимом работы турбоагрегата является режим номинальной нагрузки, так как при этом удельный расход тепла имеет минимальное значение.

6. Показатели экономичности турбоагрегата «к» (удельный расход тепла на единицу энергии к кпд турбоагрегата)

тут/Гкал

1. Удельный расход тепла на единицу электроэнергии , Гкал/МВт·ч

7. Влияние системы регулирования пропуска пара в турбоагрегат «к» на его энергетическую характеристику

Основными системами регулирования являются следующие:

• дроссельные (качественное регулирование); заключается в том, что дроссель открывается постепенно. По мере роста нагрузки открытие дросселя увеличивается, и пропуск пара возрастает, а потери на дросселирование уменьшаются. Поскольку с ростом нагрузки потери уменьшаются, такое регулирование называется качественным.

• обводные; Для увеличения пропуска пара через проточную часть турбин большой мощности применяется обводное регулирование, осуществляемое обводным дросселем, пропускающим пар при больших нагрузках генератора непосредственно в одну из промежуточных ступеней турбины в обвод ее первых ступеней

• сопловые (количественное регулирование).

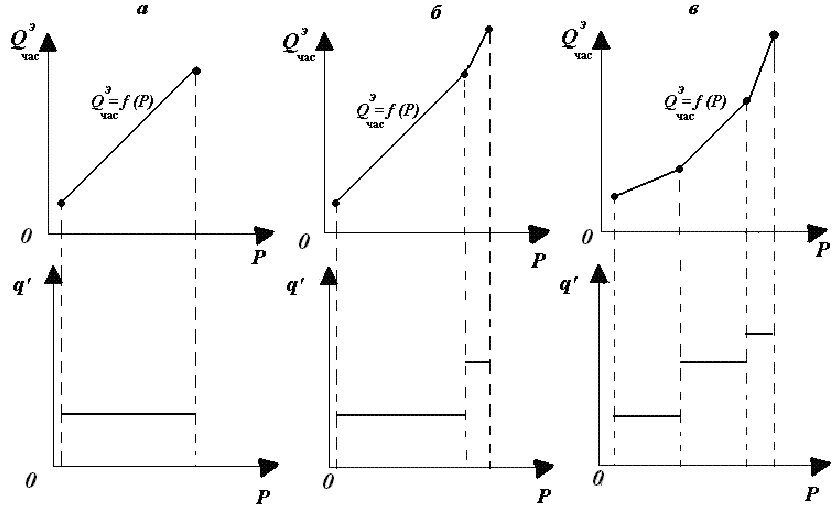

Энергетические расходные характеристики паровых турбоагрегатов в зависимости от системы их регулирования представляют собой либо прямые линии, либо прямые с изломом или же с несколькими изломами
