29. Распредение электрических нагрузок между турбоагрегатами «к» с обводным регулированием подвода тепла

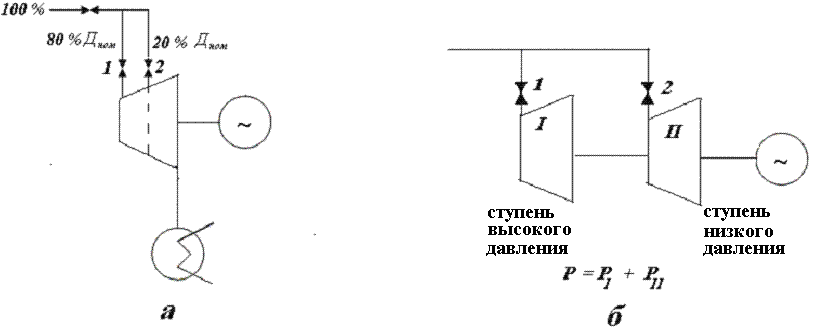

Рис. 1.19. Система обводного регулирования подачи пара.

Обводное регулирование применяется также в турбоагрегатах, предназначенных для покрытия, наряду с базовой кратковременной, пиковой нагрузки и для этой цели допускается добавочный пропуск пара, помимо первых рабочих ступеней в хвостовую часть, рассчитанную на такой режим.

На рисунке 1.19.а показана обводная система регулирования подачи пара через дроссель 2 в промежуточную ступень турбины. Рядом (рис. 1.19.б) приведена эквивалентная схема турбоагрегата с условно выделенными ступенями высокого и низкого давления. Обводная подача пара через обводной перегрузочный дроссель 2 обеспечивает дополнительную мощность ( ), кроме мощности, развиваемой основным потоком пара ( ).

Из-за ограниченной пропускной способности первых ступеней турбин возможен только 80% пропуск пара от величины . При обводном регулировании пар предварительно дросселируется до параметров той ступени, в которую он подается. Частичное выключение из термодинамического цикла первых ступеней турбины уменьшает используемый адиобатический теплоперепад.

Пар, поступающий в промежуточную ступень, используется с меньшим теплоперепадом. Следовательно, на нём меньше вырабатывается электрической энергии и, таким образом, для выработки 1 МВт·ч электроэнергии тепла надо затратить больше.

В результате энергетическая расходная характеристика конденсационного турбоагрегата с обводным регулированием выглядит как ломаная линия, где точка излома, как правило, соответствует нагрузке, примерно равной 80 % от . Эта нагрузка называется экономической нагрузкой .

30. Метод минимального расхода тепла и его применения

Если заданная электрическая нагрузка может быть обеспечена каждым из турбоагрегатов в отдельности, то ее следует отдать на тот турбоагрегат, где меньше суммарный расход тепла на выработку электроэнергии при данной нагрузке (учитывается и ). Если заданная нагрузка равна равноэкономичной мощности , отдаем нагрузку на тот турбоагрегат, где меньше .

Пример:

Даны два турбоагрегата с характеристиками:

Гкал/ч.

Гкал/ч.

Номинальная мощность турбоагрегатов МВт.

Задана нагрузка 80 МВт.

Определяются расходы тепла при нагрузке 80 МВт одним и другим турбоагрегатом.

Гкал/ч.

Гкал/ч.

Нагрузку 80 МВт отдаем на второй турбоагрегат, так как при данной нагрузке суммарный расход тепла меньше чем на первом .

Определение равноэкономичной мощности:

МВт

При нагрузке МВт передаем ее на первый турбоагрегат, если МВт, то – на второй турбоагрегат.

31. Метод относительных приростов и его применение

где

– постоянная величина.

Следовательно, суммарный расход тепла будет зависеть только от суммы произведений нагрузки турбоагрегатов и относительных приростов их энергетических характеристик и, следовательно, будет тем меньше, чем больше будет нагружаться турбоагрегат с меньшим относительным приростом, и наоборот. Так, если , то для достижения минимума величины необходимо, чтобы нагрузка была максимально возможной при соответствующем минимуме нагрузки .

Экономическому варианту распределения нагрузки будет соответствовать предельная загрузка турбоагрегата с меньшим относительным приростом, а, именно, с более пологой характеристикой.

Это означает, что когда заданная нагрузка может быть покрыта только при совместной работе нескольких турбоагрегатов, их следует загружать в порядке возрастания , то есть в первую очередь нагрузку следует отдавать турбоагрегату, у которого меньше в данном диапазоне возрастания нагрузки.

Метод относительных приростов применим только при распределении конденсационный нагрузки, включая свободную конденсационную мощность ТЭЦ, то есть для конденсационных электростанций и ТЭЦ в режиме конденсационной нагрузки.
