3 .3 Таблица печати

Свойства ис пользуемых стилей печати представлены в таблице 4.

Таблица 4

Свойства	Стили печати
Свойства	Цвет_1	Цвет_7
Цвет	Взять из объекта	Взять из объекта
Размывание	Вкл	Вкл
Оттенки серого	Откл	Откл
Перо №	Авто	Авто
Виртуальное перо №	Авто	Авто
Интенсивность	100	100
Тип линий	Взять из объекта	Взять из объекта
Подстройка масштаба	Вкл	Вкл
Вес линий	Взять из объекта	Взять из объекта
Стиль концов линий	Взять из объекта	Взять из объекта
Стиль соединений	Взять из объекта	Взять из объекта
Стиль заливки	Взять из объекта	Взять из объекта

Описывать только элементы, которые используются в вашей схеме. В библиотеке могут быть лишние или отсутствовать совсем. У меня были лишни =) Внимательней надо!

4 Электрическая схема и печатная плата

4.1 Условные графические изображения

Г рафические изображения и параметры графических объектов компонентов представлены в Таблице 5.

Таблица 5

Название компонента
Графическое изображение компонента	Параметры графических объектов

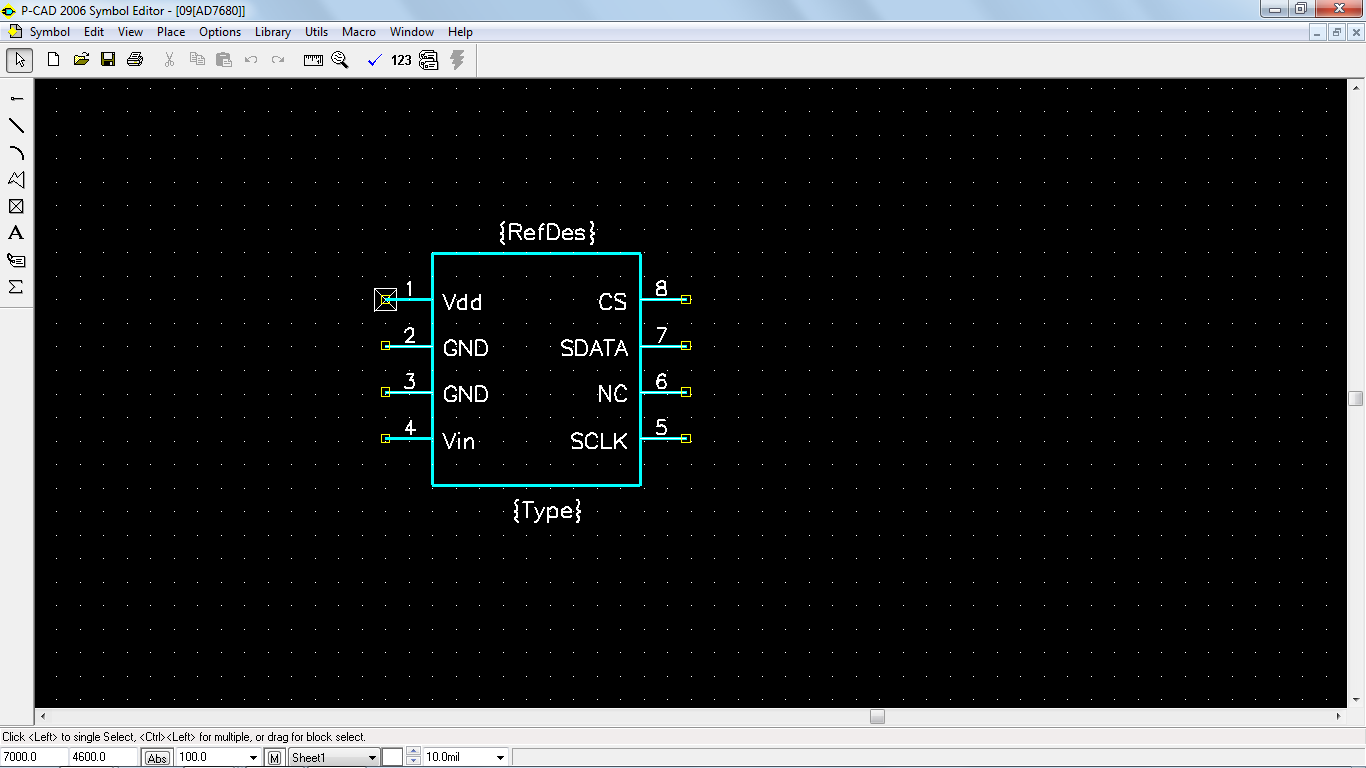

AD7680
	Line Properties: Widh - User; 11.8mil P in Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Des; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Text Properties: Text Styles – Default; Rotate 90.0 – 0.0deg A Здесь везде должно быть в mm!!! tribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

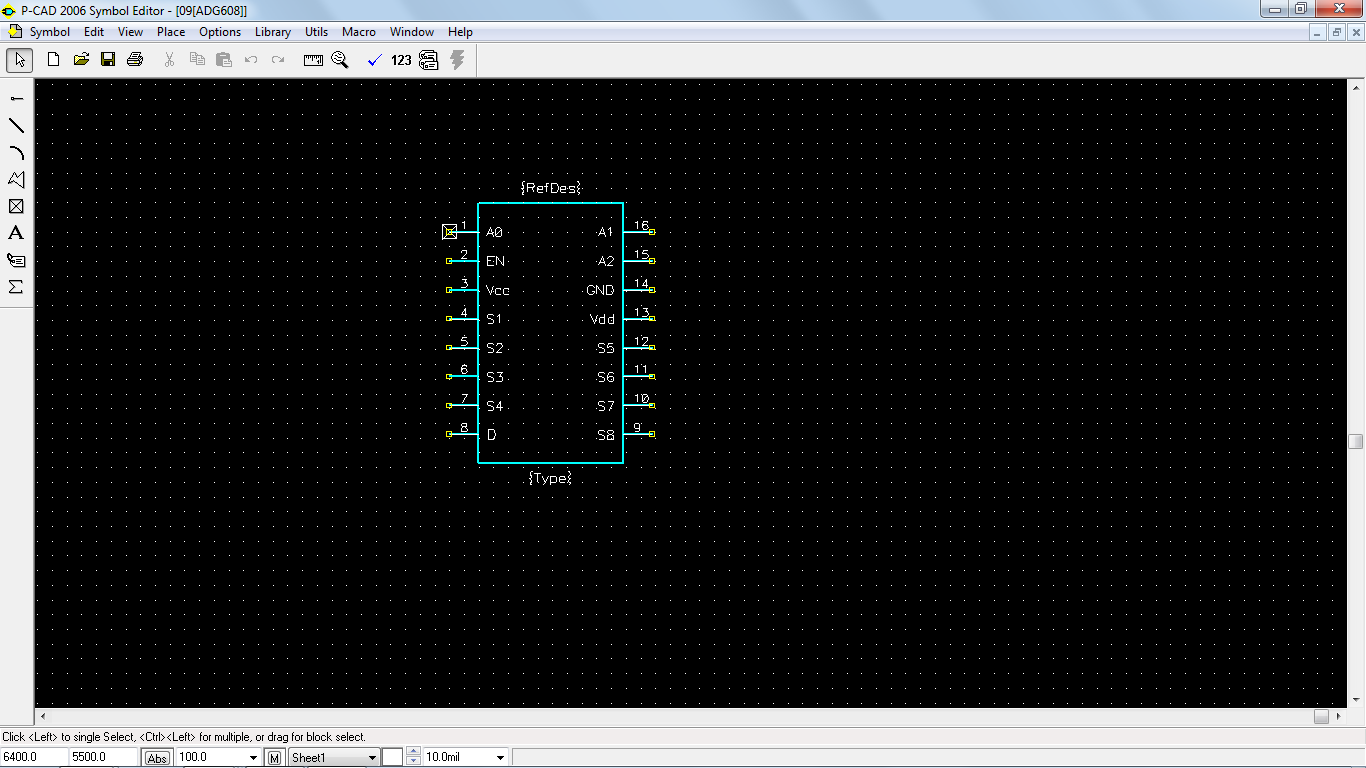

ADG608
	Line Properties: Widh - User; 11.8mil P in Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Text Properties: Text Styles – Default; Rotate 90.0 – 0.0deg Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

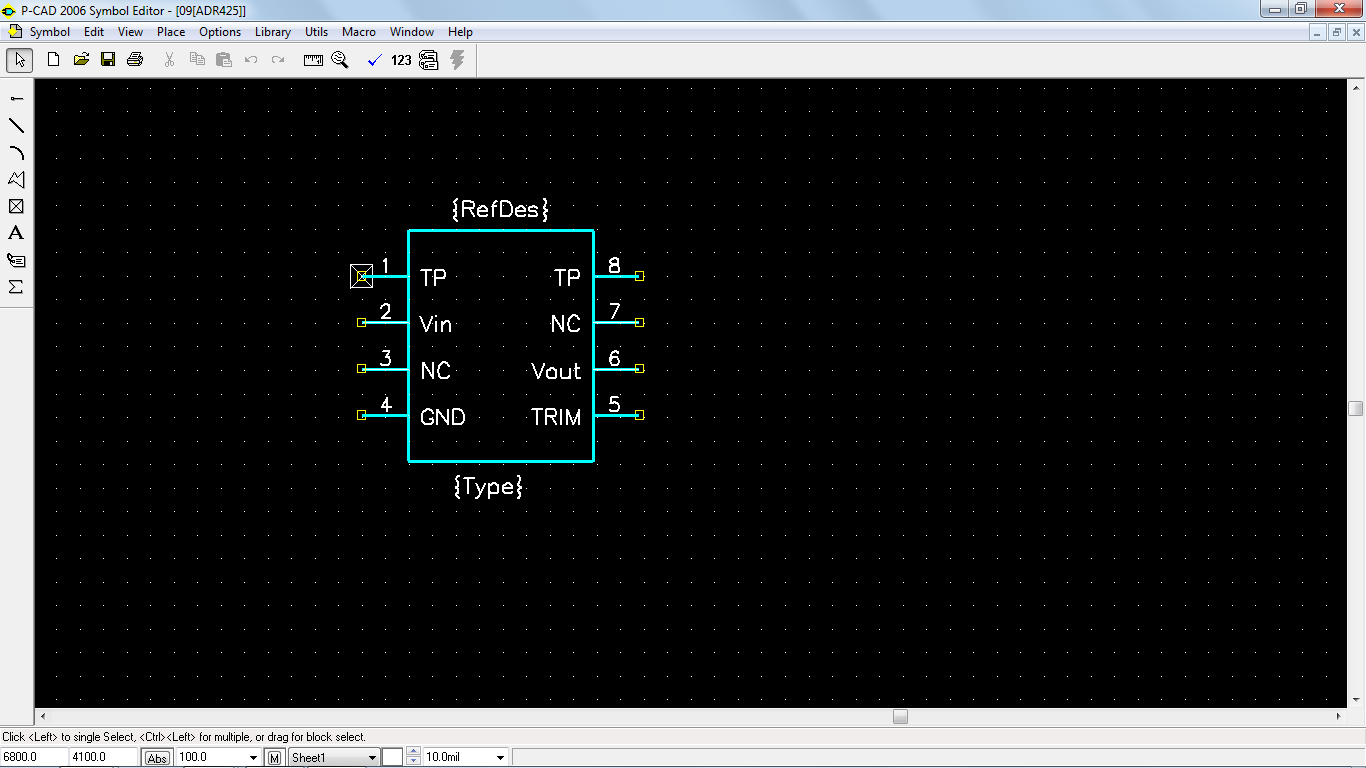

ADR425
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Text Properties: Text Styles – Default; Rotate 90.0 – 0.0deg Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

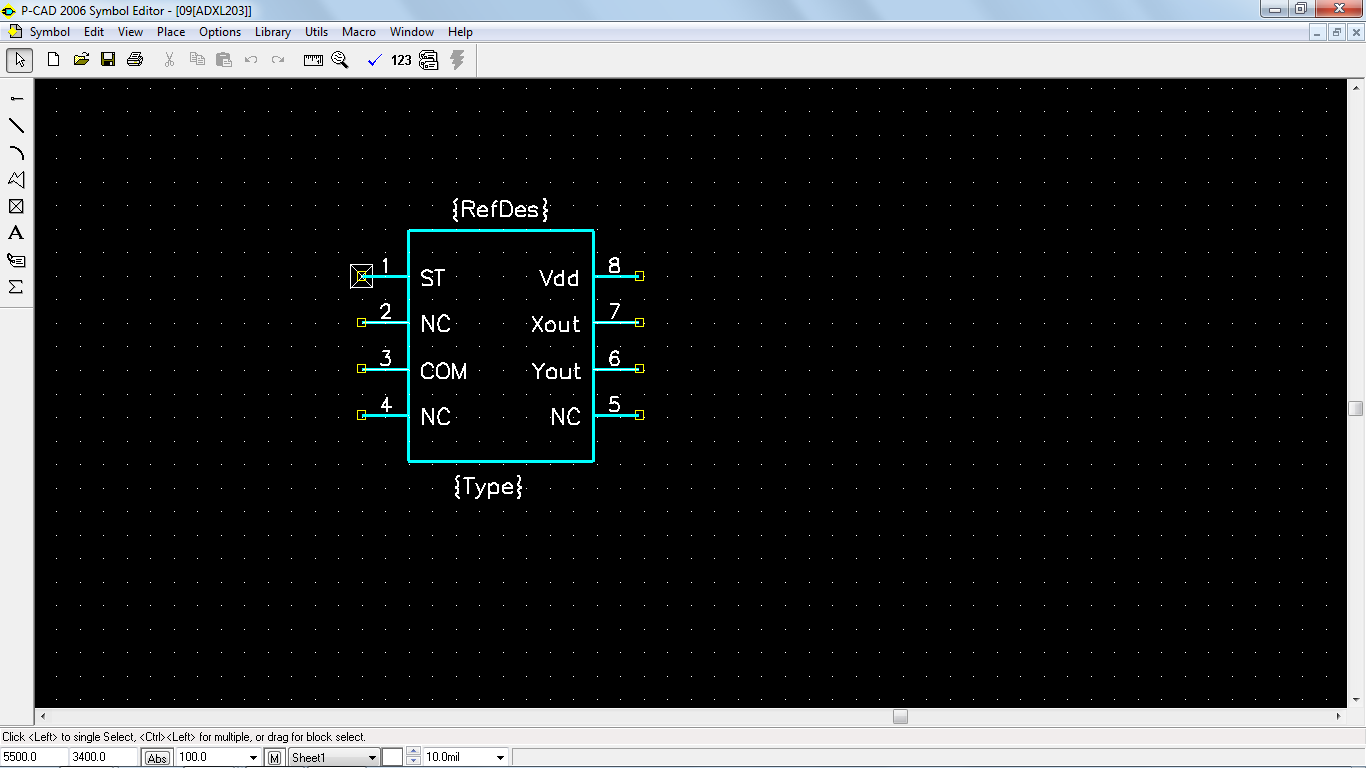

ADXL203
	L ine Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Text Properties: Text Styles – Default; Rotate 90.0 – 0.0deg Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

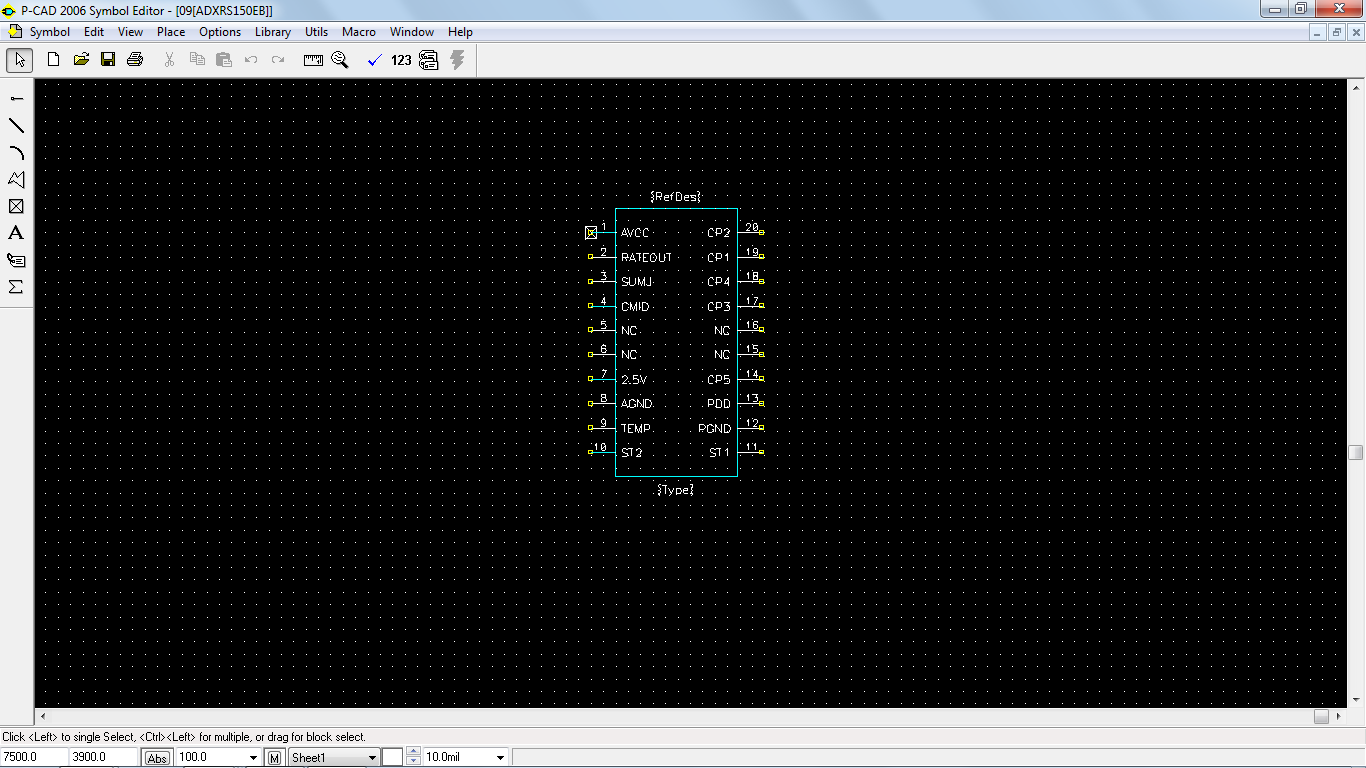

ADXRS150EB
	L ine Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Text Properties: Text Styles – Default; Rotate 90.0 – 0.0deg Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

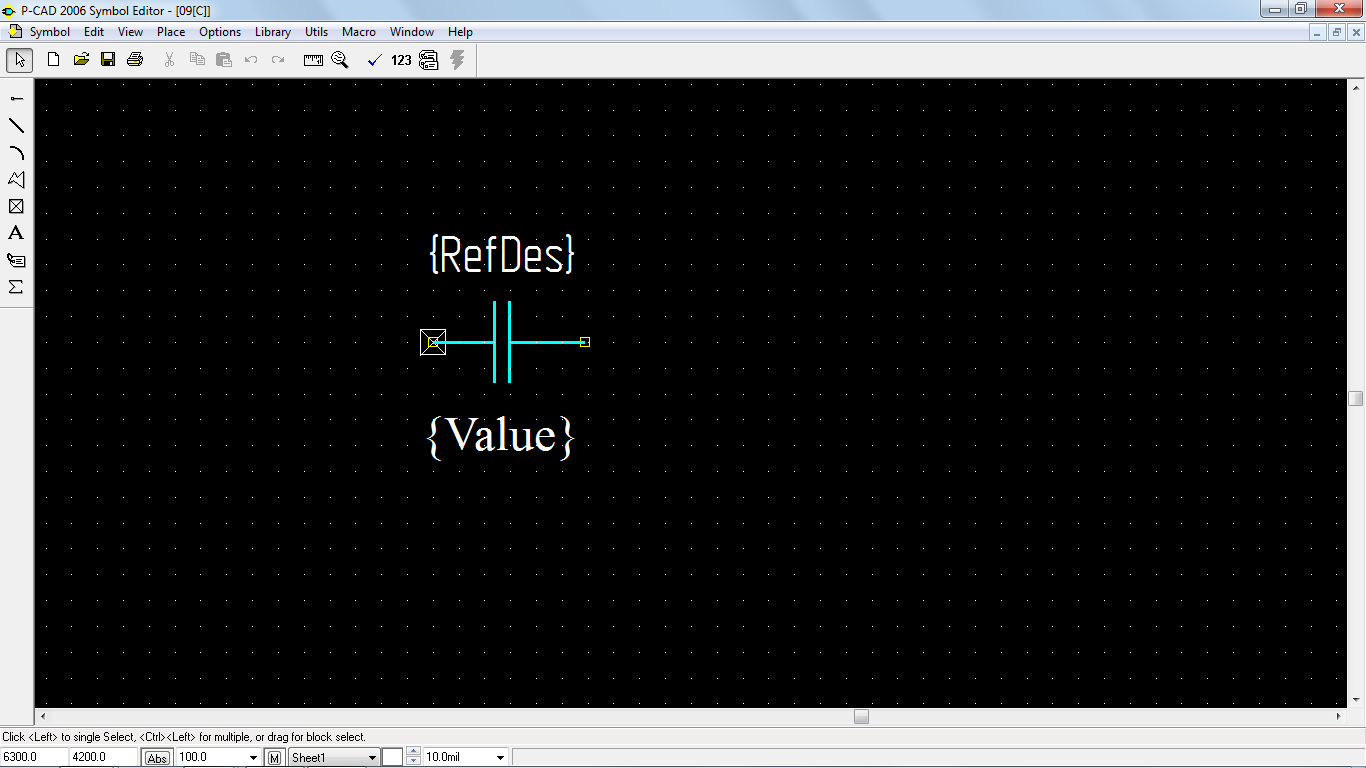

C
	L ine Properties: Widh - User; 11.8mil P И Т. Д. in Properties: Pin Name – 3; Pin Des – 3; Length – User; 236.2mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Atribut Properties: Visible; Text Style – 3.5; Rotation – 0.0deg

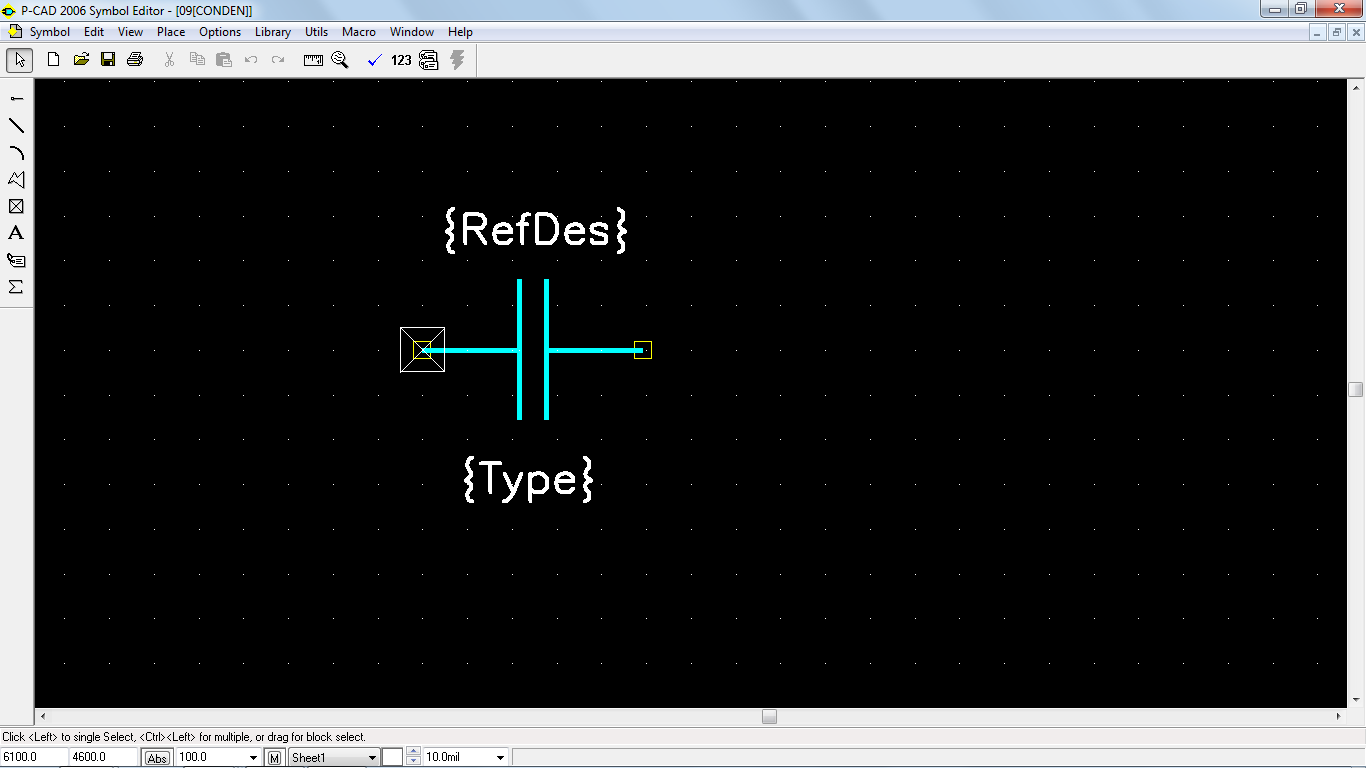

CONDEN
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PartStyle; Pin Des – PinStyle; Length – User; 216.5mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

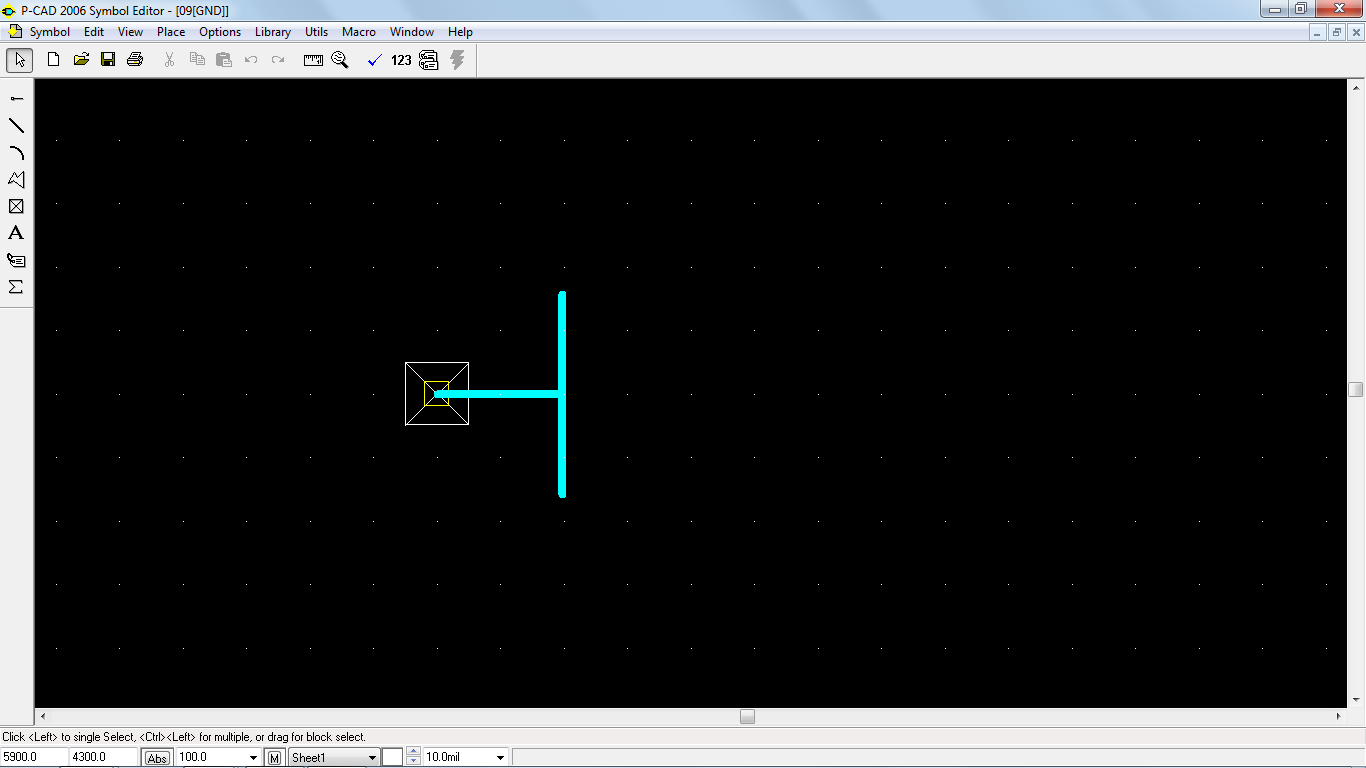

GND
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – Default; Pin Des – DFefault; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None

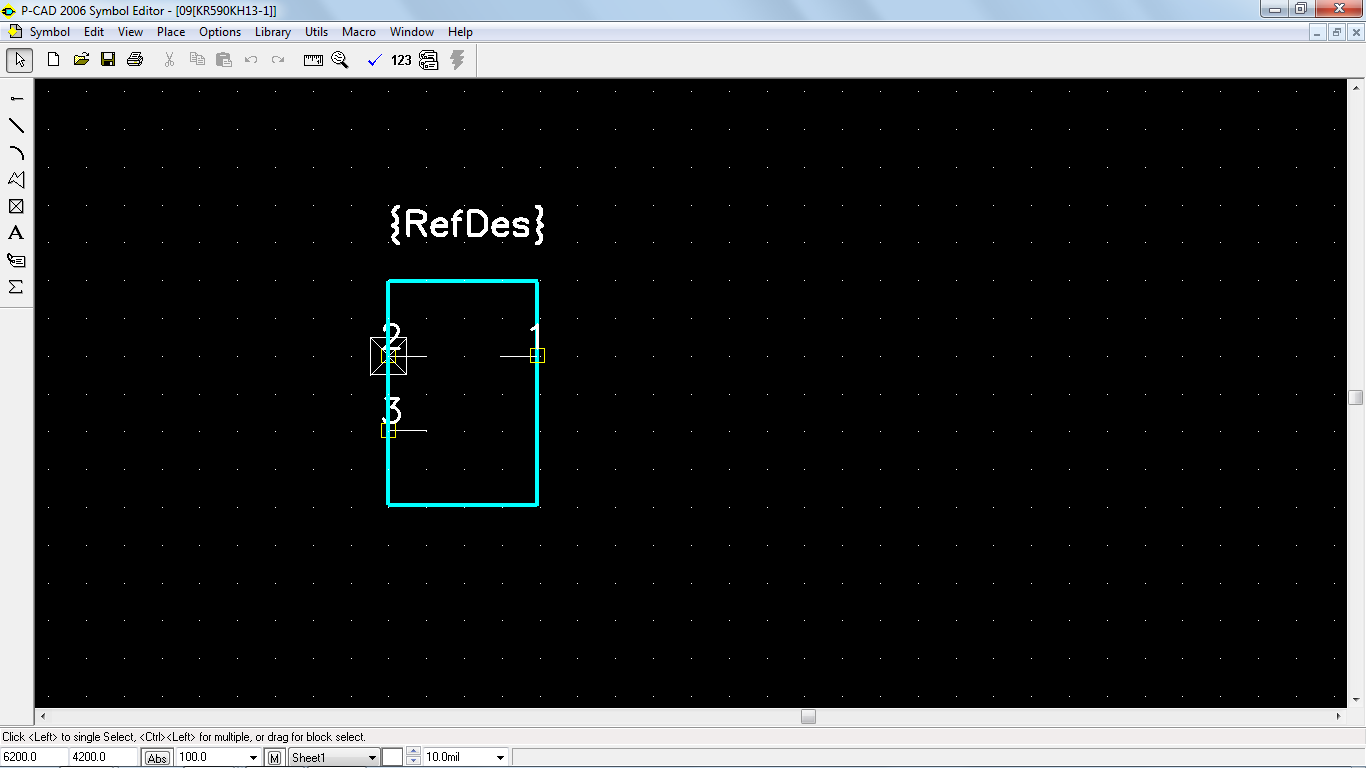

KR590KH13-1
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 98.4mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

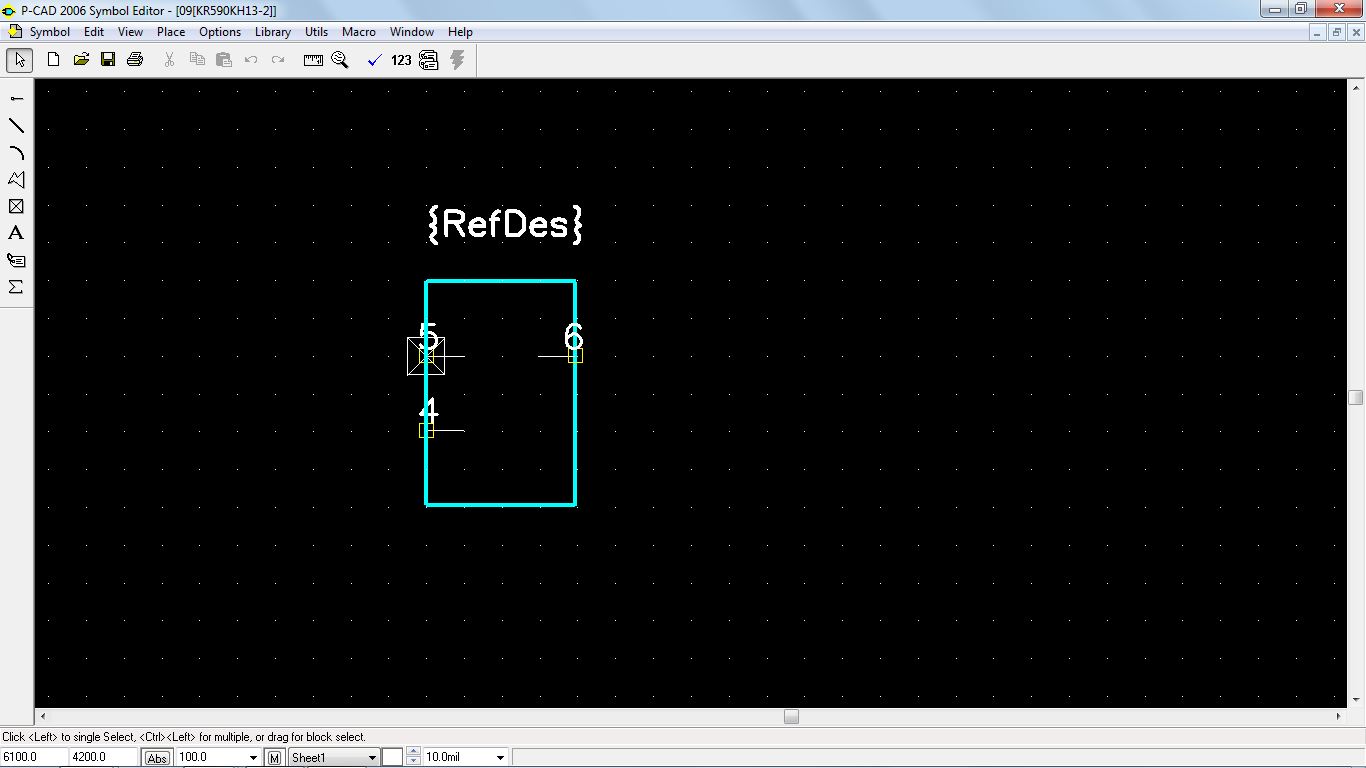

KR590KH13-2
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 98.4mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg
KR590KH13-3
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 98.4mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

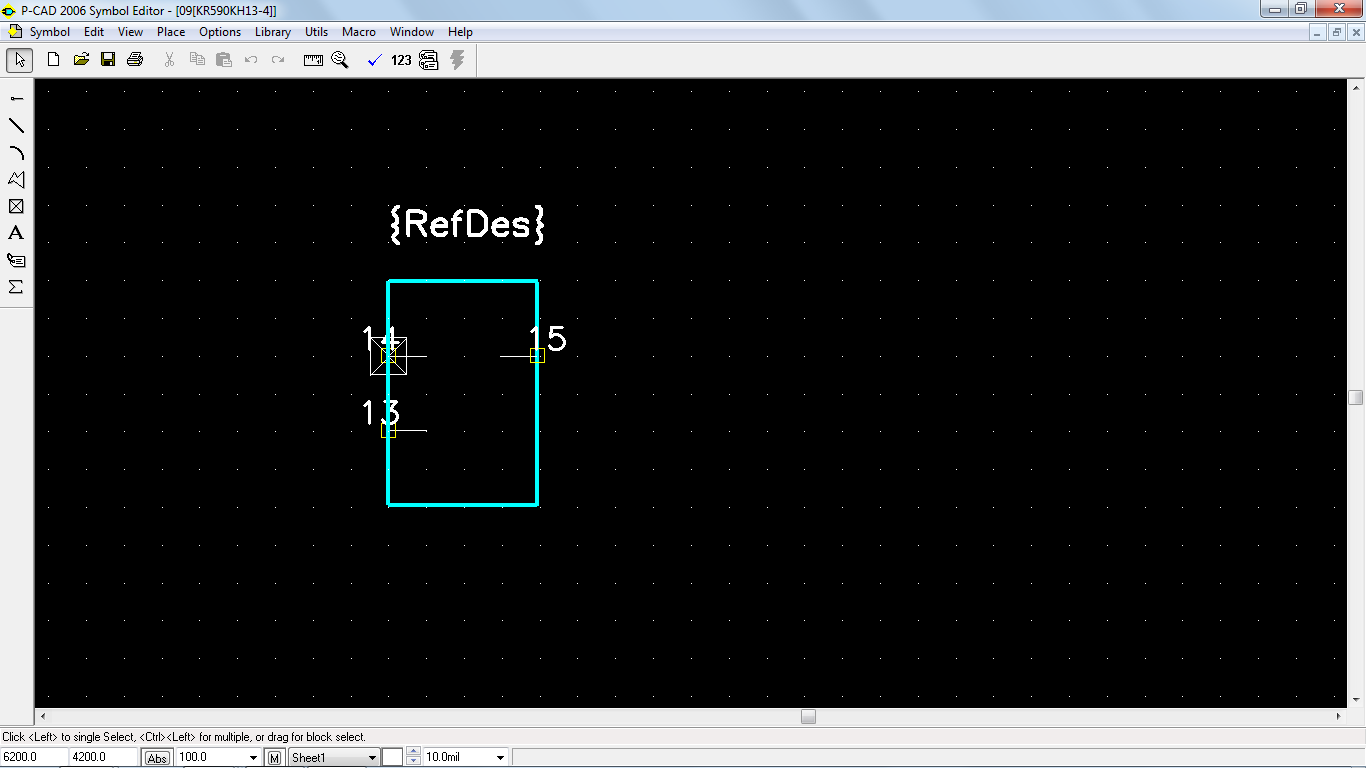

KR590KH13-4
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 98.4mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

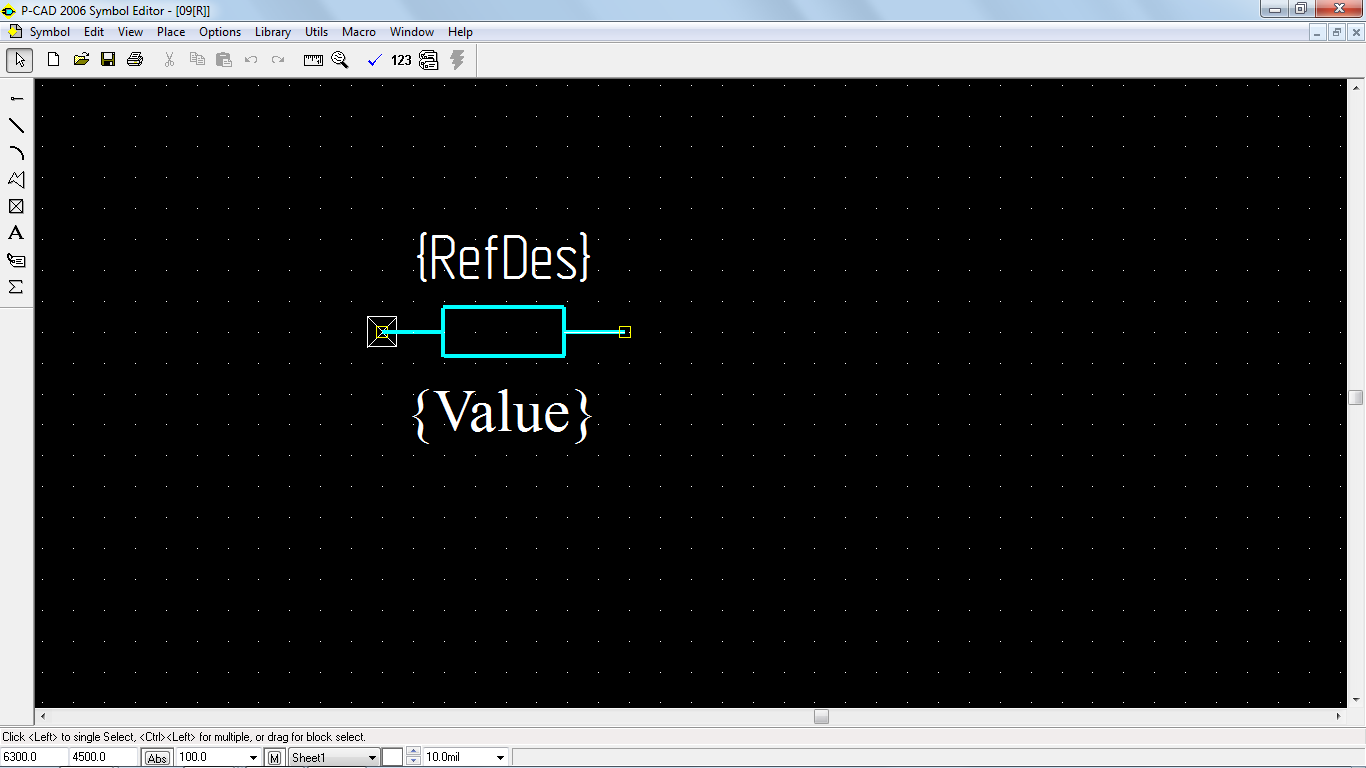

R
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – 3; Pin Des – 3; 3Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Atribut Properties: Visible; Text Style – 3.5; Rotation – 0.0deg

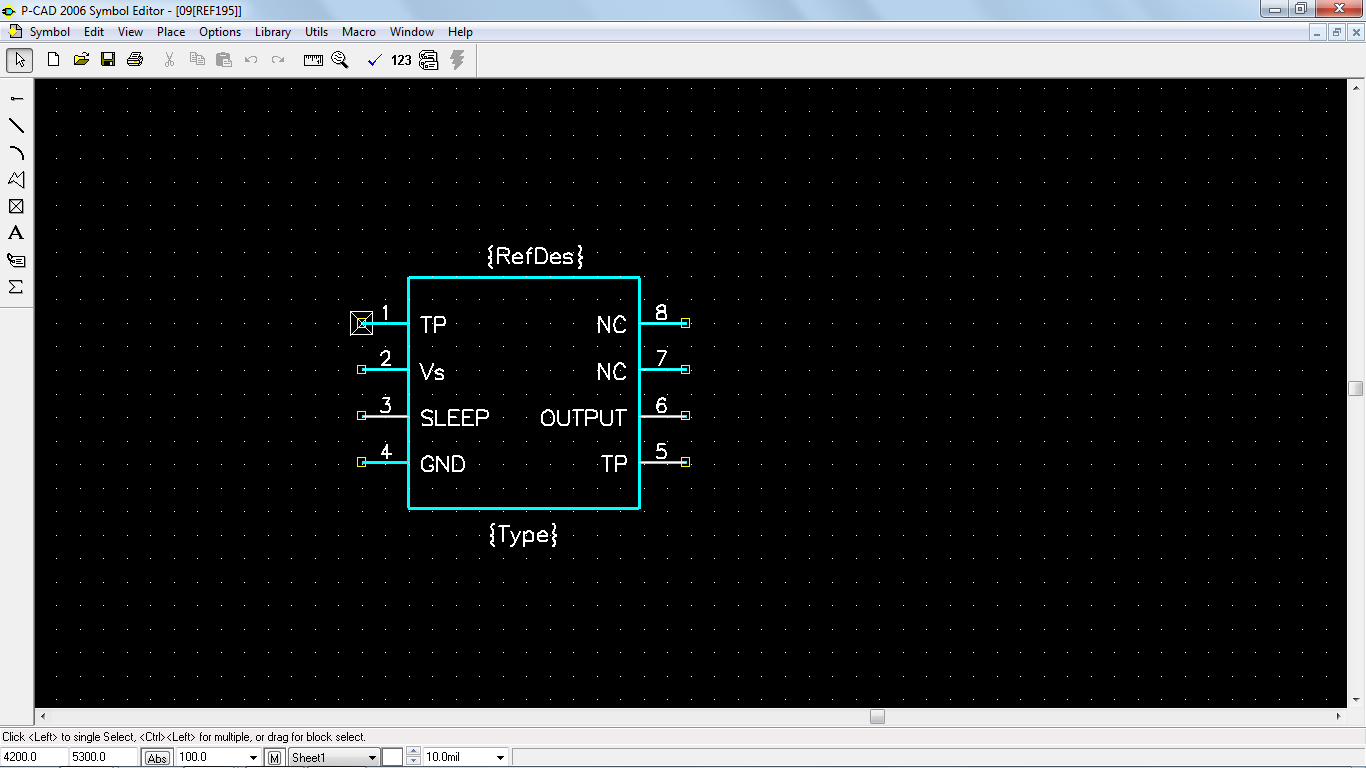

REF195
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Des; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Text Properties: Text Styles – Default; Rotate 90.0 – 0.0deg Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

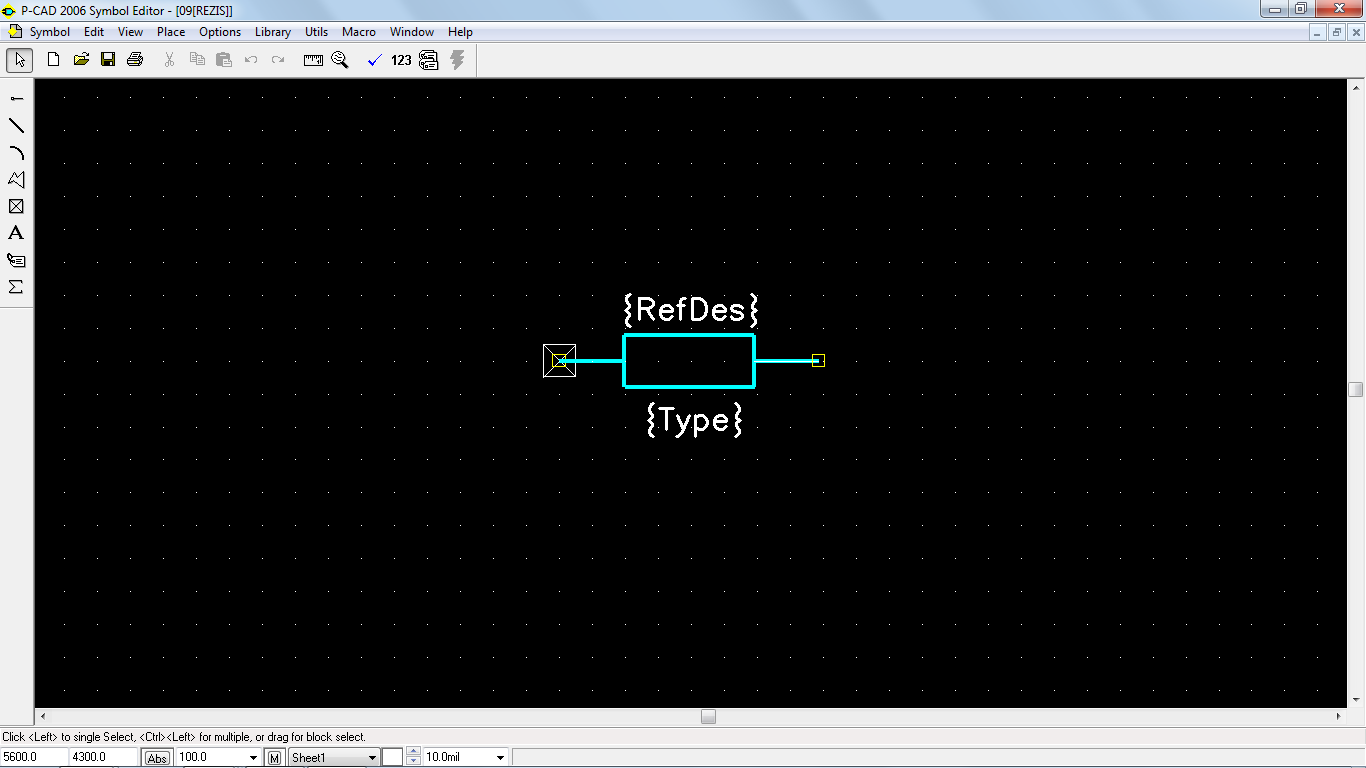

REZIS
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg

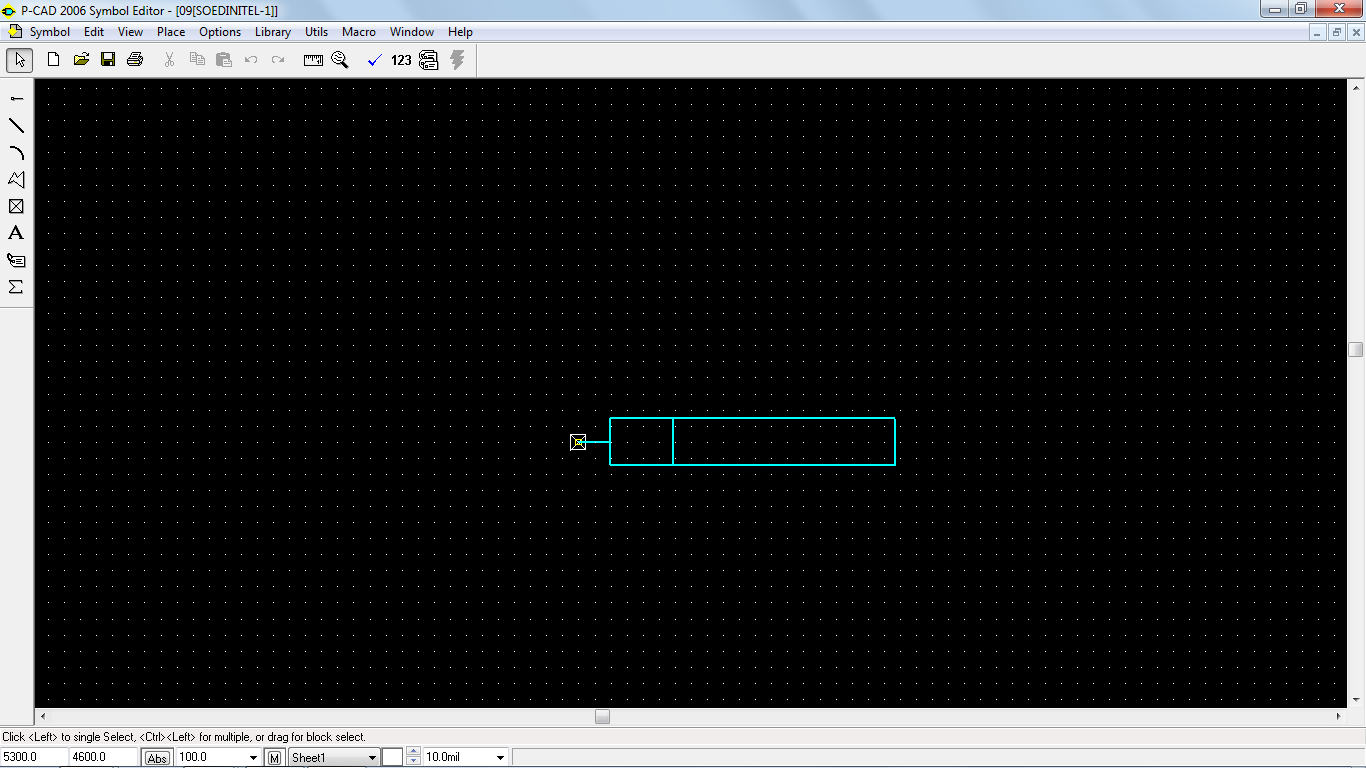

SOEDINITEL-1
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None

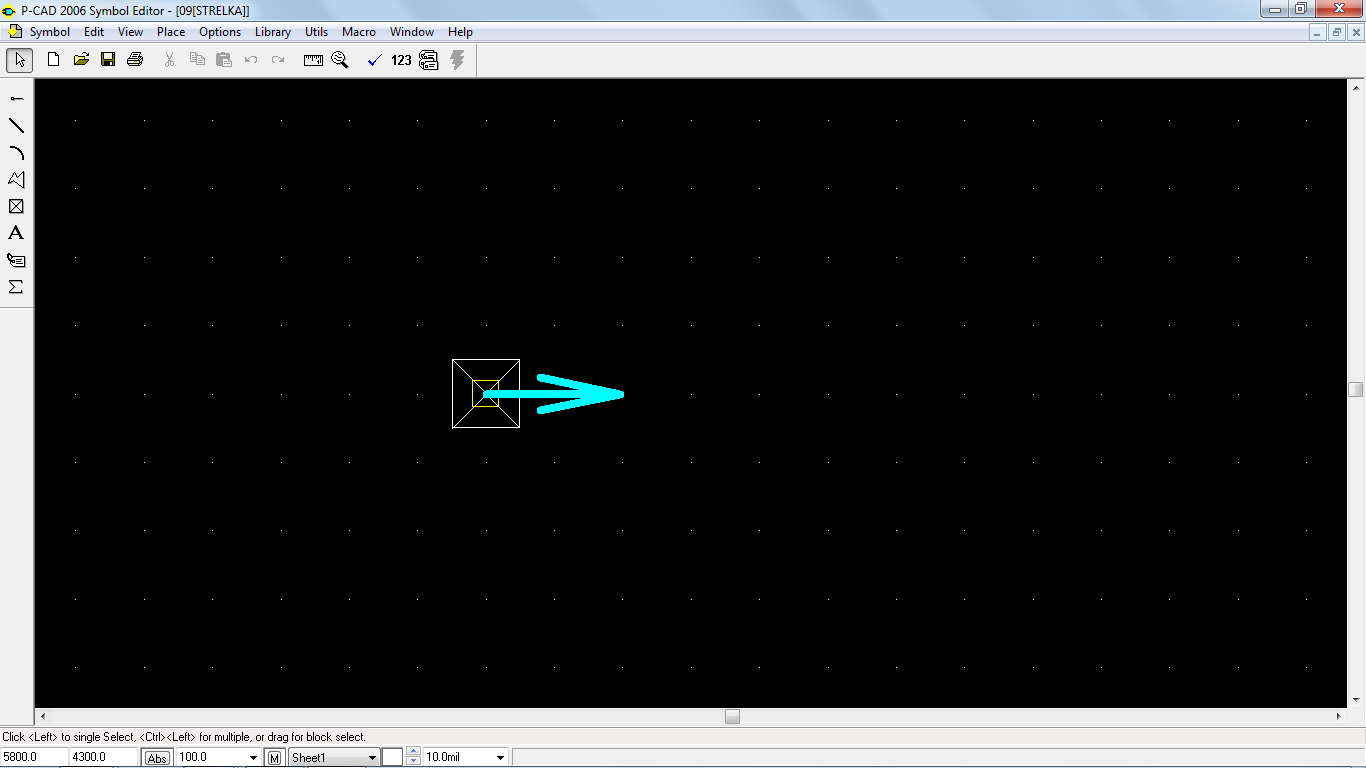

STRELKA
	Line Properties: Widh - User; 11.8mil Pin Pro perties: Pin Name – Default; Pin Des – Default; Display – Pin Name; Length – User; 19.7mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None

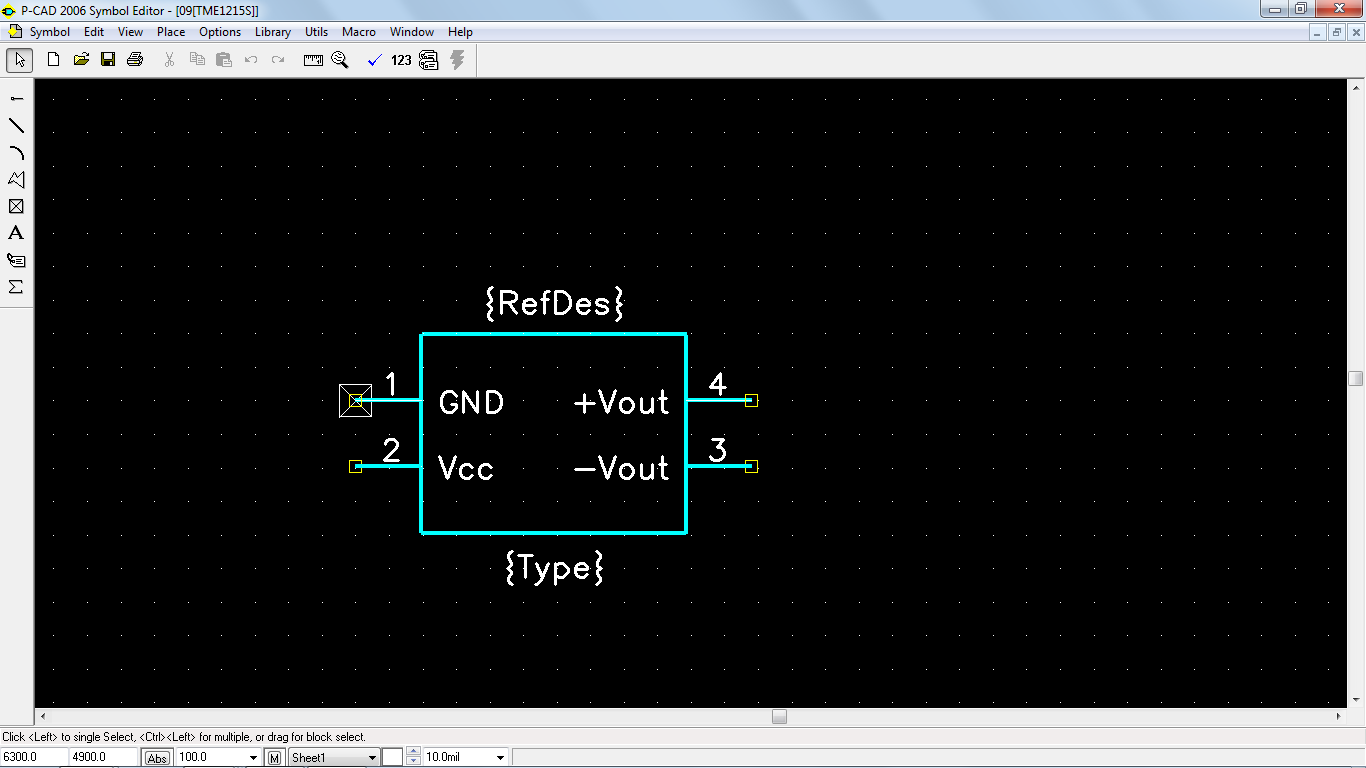

TME1215S
	Line Properties: Widh - User; 11.8mil Pin Properties: Pin Name – PinStyle; Pin Des – PinStyle; Display – Pin Name, Pin Des; Length – User; 196.9mil; Inside Edge – None; Outside Edge – None; Inside – None; Outside – None Text Properties: Text Styles – Default; Rotate 90.0 – 0.0deg Atribut Properties: Visible; Text Style – Default; Rotation – 0.0deg
