21. Асимметрия в архитектуре, ее проявления в решении композиции внутренних пространств.
Если симметричное построение в какой-то мере строго и парадно, то асимметрия вносит в интерьер свободу, движение, динамизм. Уже незначительные отклонения, внесенные в симметричную схему, делают элемент интерьера или интерьер в целом более сложным и интересным. Например, когда изменены отметки нескольких горизонтальных полок при сохранении общей симметричной сетки стеллажа либо в композицию добавлен элемент, разбивающий симметрию.
В основе асимметричного построения жилого интерьера чаще всего лежит функциональная потребность, т.е. необходимость обеспечить площади для самых разных рабочих операций. При этом свобода и гибкость асимметричного построения особенно хорошо различима при сопоставлении с включеннными в его состав симметричными группами, если симметричная группа невелика по размеру и играет второстепенную роль. Часто оба приема сочетаются в композициях на равных.

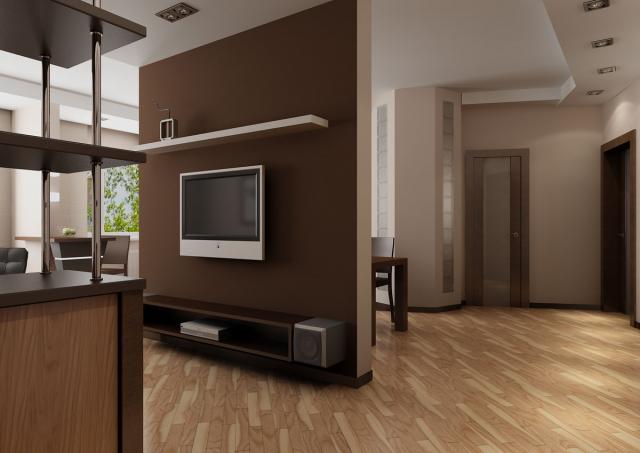

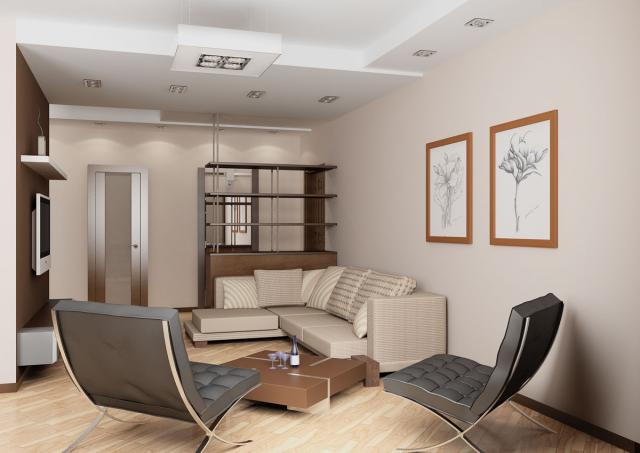

Оформление зоны кинотеатра строго симметричено, а угловой диван, стоящий боком к консоли, отграничивающей прихожую - нарушает эту симметрию.

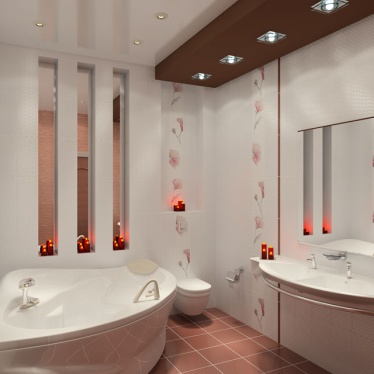

Здесь
пример асимметричной формы (оформление
потолка с подсветкой) на фоне строго
симметричной декоративной композиции
на задней стенке за сантехническим
прибором.

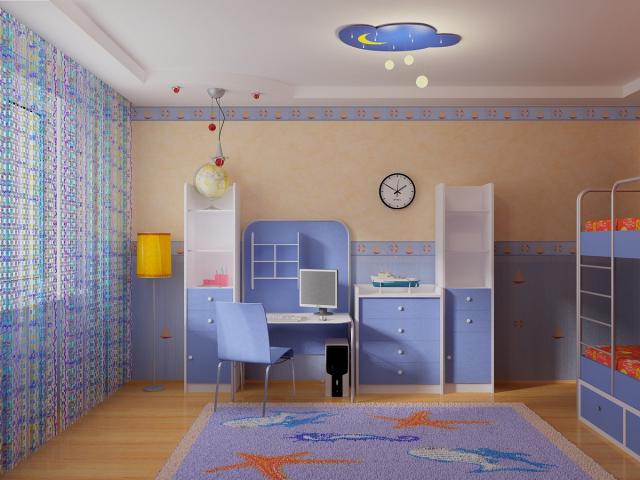

В основе совмещения симметричных и асимметричных схем может лежать функциональная идея.
Применение асимметричных схем диктуют мансардные этажи, так как наклонные потолки заставляют вмещать объемную мебель в образовавшееся пространство неправильной формы.
22. Архитектоника каркасных зданий и сооружений.
Т
иц.
стр. 104
архитектоника [гр. architektonike строительное искусство] - 1) архит. художественное выражение закономерностей строения, присущих конструктивной системе здания; Соразмерное расположение частей, гармоничное сочетание их в единое целое как художественное выражение композиционных закономерностей какого-л. строения или произведения
Л
юбое
сооружение должно по возможности хорошо
сопротивляться внешним силам, действующим
на него во всех направлениях. В
древнем мире эту задачу решали либо
возведением жесткой сплошной
конструкция — стены, которая ограничивала
пространство со всех сторон, либо
сооружением жесткого
остова, покрывавшегося какими-то
более легкими материалами. Основные
нагрузки от внешних сил как своеобразный

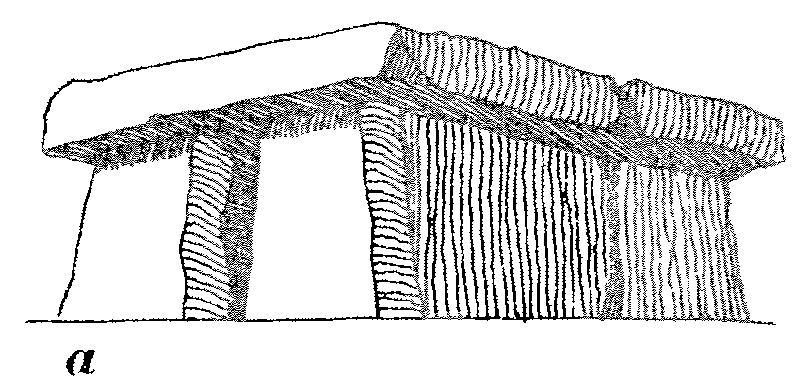

скелет здания воспринимал остов (табл.
53, а, б).
П
одобная
конструкция называется каркасной от
итальянского слова
«с а г с а 8 з а» — остов. Основной
отличительной чертой каркасных
конструкций является разделение функций
на несущие н защитные.
Каркас обычно состоит из вертикальных
(стоек) и горизонтальных
(ригелей) элементов, жестко соединенных
между собой в разных плоскостях. По
сравнению с монолитной стеновой
конструкцией на изготовление каркаса
за трачивается меньше материала, он
легче и, как правило, экономичнее, так
как площадь сечений каркаса составл
яет относ ительно
небольшой процент от площади сечения
стены. Каркасные конструкции: особенно
широко применялись в средневековых
городах Западной Европы, В основе
народного жилища часто

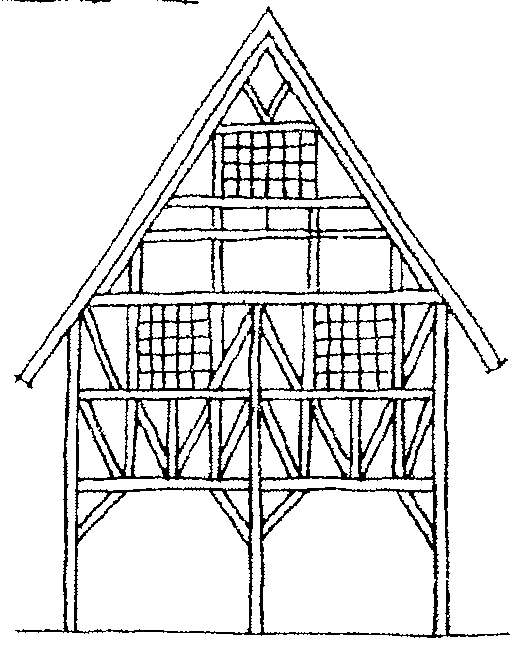

лежал деревянный каркас с раскосами
для жесткости — фахверк, который
заполнялся глиной или кирпичом. Народные
мастера умело выявляли тектонические
особенности каркаса и обычно не закрывали
фахверк с наружной стороны. Четкий
рисунок деревянного несущего
остова и художественно подчеркнутый
характер заполнения реалистически
раскрывали объемно-пространственную
структуру здания и ее
конструктивную сущность (табл, 53,
в). В деревянных конструкциях
было сравнительно легко соединять
элементы каркаса и обеспечивать
ему пространственную жесткость.
Для этого в разных плоскостях использовались
различные раскосы. Значительно труднее
было создать пространственные связи в

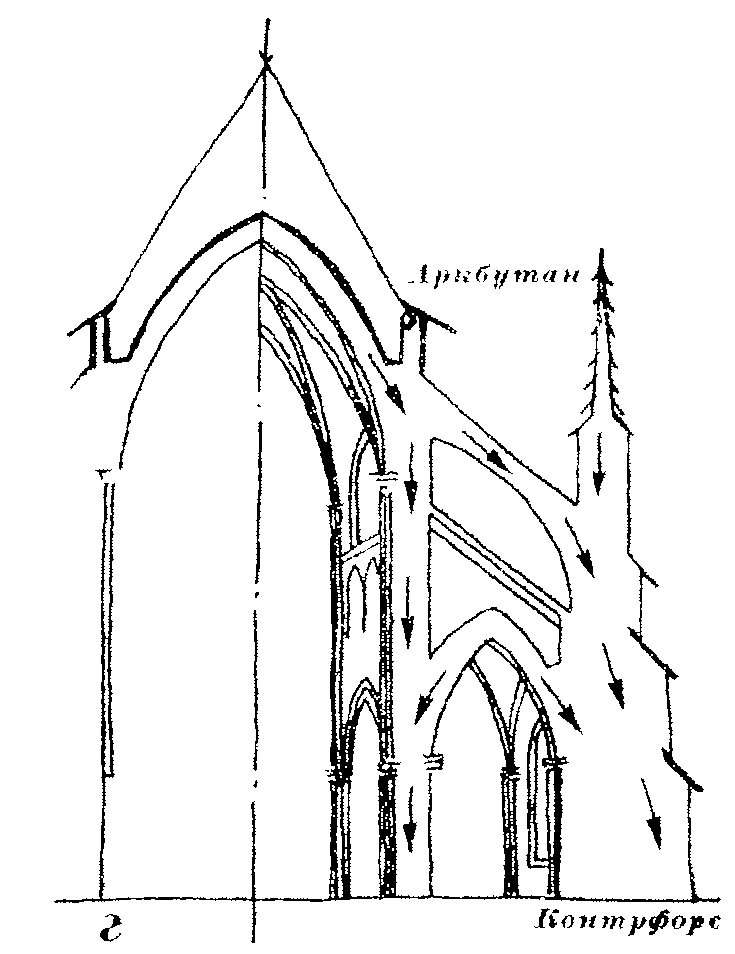

каменном каркасе. Мастера готики
разработали каменный остов с помощью
ребер свода — нервюр, наклонных
арок — аркбутанов и специальных
опорных столбов — контрфорсов.
В результате вес перекрытий и
горизонтальные усилия распора передавались
на систему связанных между собой
конструктивных пространственных
элементов, что освобождало от нагрузок
значительные
участки стены. Последние, не участвуя
в работе конструкции, выполняли защитные
функции, что художественно подчеркивалось
устройством ажурного оконного заполнения
(табл. 53, г). С распространением металла
и железобетона каркас стал применяться
повсеместно, особенно в многоэтажных
постройках, где его
использование наиболее рационально.
Рассмотрим тектонические закономерности
современных каркасных конструкций.
Стеновые панели
могут крениться перед стойками
каркасов, между стойками и даже
за ними. Соответственно на фасаде
здания рисунок каркаса может
просматриваться или не просматриваться.
Вполне естественно, что открытый каркас
дает наиболее тектонически правдивое
решение (табл. 54). Однако устройство
навесных стен
внутри каркаса не всегда целесообразно
и экономично. От расположения и характера
крепления стеновых панелей зависит
форма выявления несущих элементов
каркаса. Выявление на фасаде опор и
мест
крепления панелей отвечает
тектоническим и производственным
требованиям, так как при этом размеры
навесных панелей соответствуют
шагу каркаса — они крепятся к его
элементам и создают органическую
пространственную систему, где
несущие части логически взаимосвязаны
с ограждающими. Рисунок переплетов и
конструктивных элементов
навесных панелей может быть самым
разнообразным, но его основные
членения не должны маскировать
места стыков я крепления к каркасу.

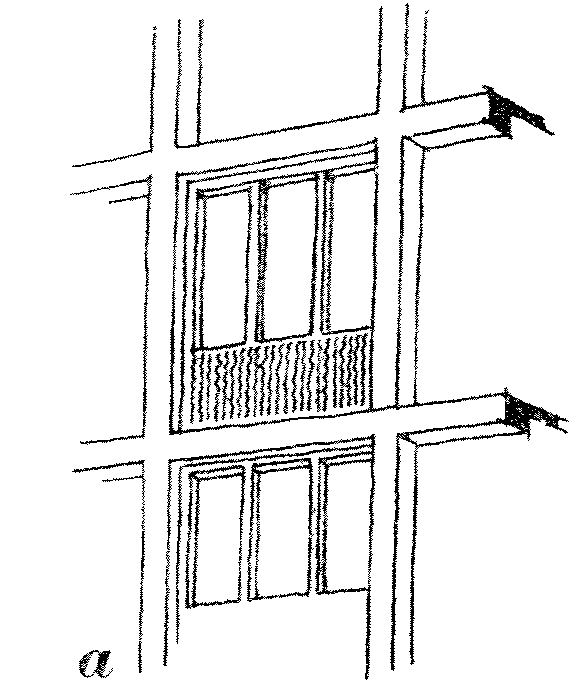

Навесные панели могут крепиться непосредственно к колоннам и ригелям или только к колоннам (табл. 55, а, б). Иногда стойки каркаса размещаются внутри здания, а панели навешиваются на консольно выступающее перекрытие (табл. 55, в, г). Архитектор должен найти наиболее технически рациональное решение и всеми композиционными средствами показать специфику
структуры каркаса, добившись тем самым максимальной художественной выразительности здания. В некоторых случаях, особенно в невысоких зданиях, каркас несет только нагрузку перекрытий. Стены выполняются из бетонных панелей, которые принимают на себя вес всего ограяедения, а также некоторую часть нагрузки от перекрытий. Такие типы сооружений
н
азываются
зданиями с несущими или самонесущими
стенами и неполным каркасом. Внешне
разрезка самонесущей стены из крупных
бетонных панелей мало чем отличается
от стены с навесными панелями.
Поэтому архитектор должен показать
принципиальное отличие конструктивной

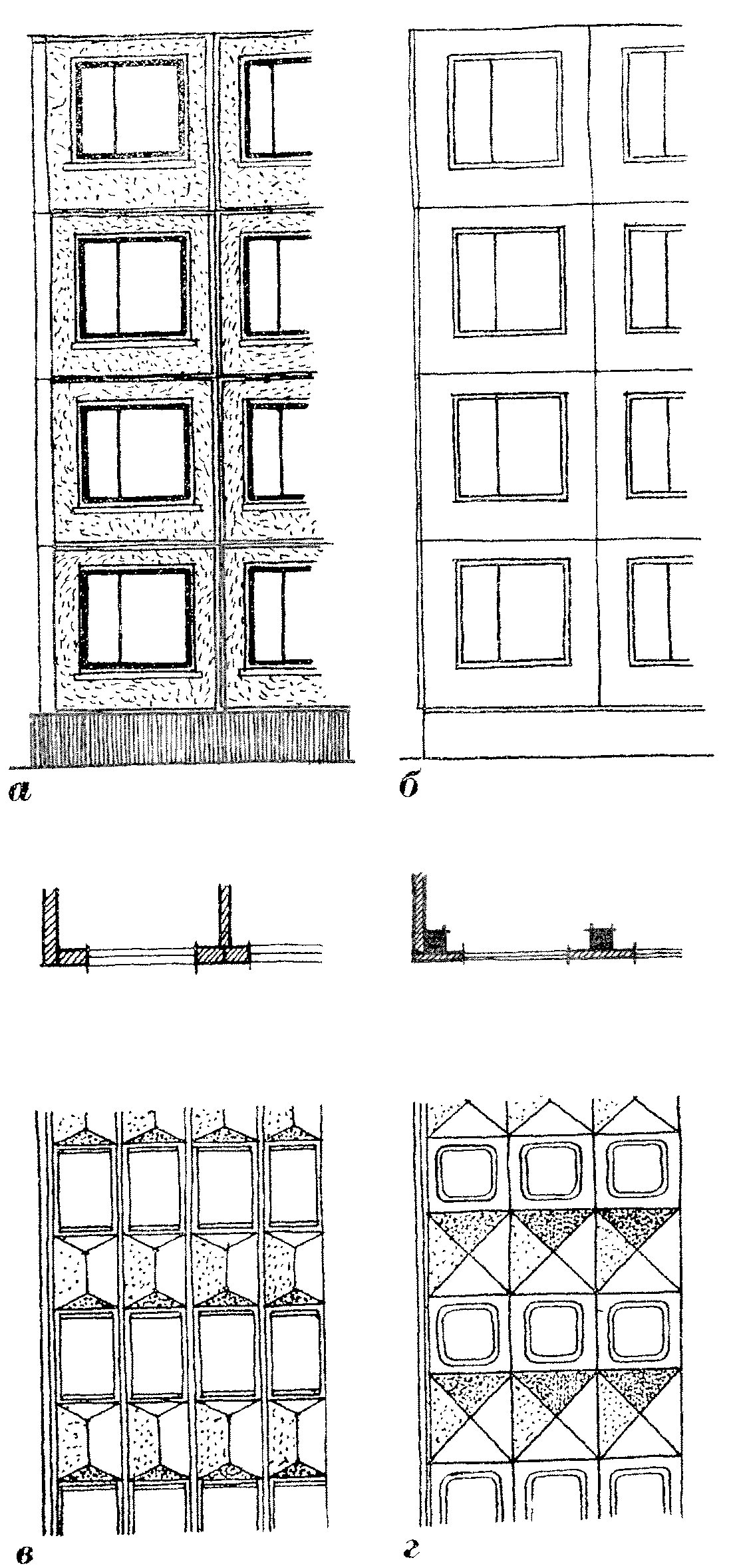

системы средствами тектоники (табл. 56,
а, б). В этом
случае несущие панели могут иметь
более крупную фактуру, более
«весомый» цвет. Оконные переплеты
здесь лучше по возможности
заглубить в толщу стены, а цокольные
блоки выдвинуть немного вперед
и придать им зрительно максимальную
устойчивость. Для навесных
панелей, наоборот, правильнее
применять мелкую фактуру, более
«легкий» цвет, оконное заполнение
делать почти в одной плоскости
со стеной. Для облицовки панели
можно использовать мелкую керамику и
другие виды декоративной отделки,
которые подчеркивали бы
защитные, а не несущие функции
панели. Навесные панели целесообразно
выдвигать вперед по отношению к цокольным
блокам, подчеркивая тем самым их
ограждающую роль. Нависание панелей
над опорной частью тектонически хорошо
выражает их защитные, а не
несущие функции.
За рубежом навесные панели нередко изготовляют из листового материала, обычно алюминия. Для сообщения металлическим панелям жесткости из плоскости в ряде случаев им придают пространственную форму, которая одновременно служит и декоративным целям (табл, 56, в, г).
Т
аблица
54

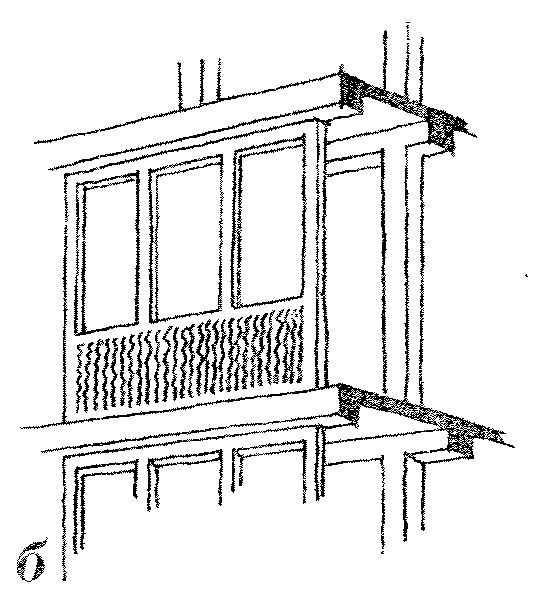

Стеновые панели могут крепиться;
а—между элементами каркаса;
6 -- к вынесенному вперед перекрытию;
б — перед каркасом.
Вне зависимости от расположения стеновых панелей надо стремиться выявить
каркас на фасаде с помощью переплетов
и рагрезки панелей.
