8.5 Методика составления разбивочного чертежа
Результаты геодезической подготовки проекта отражают на разбивочных чертежах. Разбивочный чертеж является основным документом, по которому в натуре выполняются разбивочные работы.
Чертеж составляют в масштабах 1:500 – 1:2000, а иногда и крупнее в зависимости от сложности сооружения или его элементов, которые выносятся в натуру. На разбивочном чертеже показывают: контуры выносимых зданий и сооружений; их размеры и расположение осей; пункты разбивочной основы, от которых производится разбивка; разбивочные элементы, значения которых подписываются прямо на чертеже. Иногда на разбивочном чертеже указывают значения координат исходных пунктов в принятой системе, длины и дирекционные углы исходных сторон, отметки исходных реперов и другие данные, использовавшиеся для геодезической подготовки проекта. Эти данные могут служить для контроля в процессе разбивки и после ее завершения.
8.6 Особенности перенесения проекта в натуру по материалам аэрофотосъемки
При проектировании участков аналитическим способом выбор способа перенесения проекта не зависит от вида съемки, после проведения которой, получен плановый материал. Однако, если проектирование производилось механическим или графическим способами, то в качестве опорных при перенесении проекта часто используют точки и контуры, опознаваемые на местности.
В этом случае материалы аэрофотосъемки имеют большое преимущество перед планами наземных съемок, так как они насыщены изображением мельчайших подробностей местности, дают возможность значительно сократить количество измерений мерными приборами при перенесении проекта в натуру.
Сокращение количества измерений и уменьшение длин промеров достигается правильным чтением аэроснимков и выбором в качестве опорных ближайших точек, опознавание которых не подлежит сомнению. Опыт показывает, что наилучшим фотоматериалом для опознавания контурных точек, используемых в качестве опорных, являются недешифрированные контактные отпечатки, так как процесс увеличения или трансформирования, а так же репродуцирование снижает резкость изображения.
По контактным отпечаткам удобно переносить в натуру участки, не требующие строго соблюдения взаимной параллельности и перпендикулярности сторон.
Наряду с приемами перенесения проектных точек в натуру, когда проектная точка совпадает с уверенно опознаваемой контурной точкой и не требуется измерений на местности, или когда положение проектной точки С на линии контура АВ (рис.8.8) определяется промером АС или ВС, при использовании материалов аэрофотосъемки широко применяются и другие приемы, позволяющие уменьшить длины промеров.

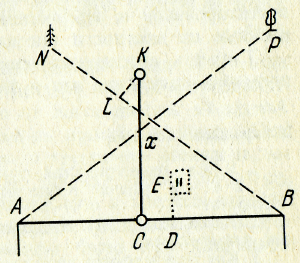

Рисунок 8.8 – Перенесение проекта в натуру по аэроснимкам
Например, положение проектной точки С можно получить воспользовавшись контурной точкой Е, расположенной вблизи точки С, опустив из точки Е на линию АВ перпендикуляр и от основания этого перпендикуляра произвести промер СD, взятый с аэроснимка.
Для уменьшения длины промеров пользуются пересечением прямых линий, руководствуясь тем, что точка пересечения прямых на аэроснимке независимо от искажения аэроснимка из-за его наклона точно совпадает с точкой пересечения этих же прямых на местности (если искажения рельефа незначительны).Поэтому, для получения проектной точки К находят вблизи ее на местности положение точки х на пересечении линий АР и ВN. От точки отмеряют отрезок хL и по перпендикуляру LК находят положение проектной точки К. Для контроля все линии между проектными точками измеряют на местности, записывают их на аэроснимке или разбивочном чертеже и сличают с соответствующими линиями на аэроснимке.
Точность перенесения проекта в натуру по аэрофотоматериалам примерно такая же, как и по планам наземных съемок.
