Тема 8 Общие положения о геодезических разбивочных работах
8.1 Назначение и организация разбивочных работ. Принципы расчета точности разбивочных работ
Разбивочные работы – один из основных видов инженерно-геодезической деятельности. Они выполняются для определения на местности планового и высотного положения характерных точек и плоскостей строящегося сооружения в соответствии с рабочими чертежами проекта.
Проект сооружения составляют на топографических планах крупных масштабов. Определяют расположение проектируемого сооружения относительно окружающих предметов и сторон света.
Разбивочные работы противоположны съемочным: при съемке на основе полевых измерений определяют координаты точек относительно пунктов опорной сети и точность зависит от масштаба съемки; при разбивке, наоборот, по координатам указанным в проекте, находят на местности положение точек сооружения с заданной точностью. Особенность разбивочных работ заключается в том, что при данных работах углы, расстояния и превышения не измеряют, а откладывают на местности.
Компоновка сооружения определяется его геометрией, которая в свою очередь, задается осями. Относительно осей сооружения в рабочих чертежах указывают местоположение всех элементов сооружения.
В нормативных документах существует понятие разбивочной оси. На практике, однако, различают главные, основные, промежуточные и детальные оси.
Главными осями линейных сооружений (дорог, каналов, мостов и т. п.) служат продольные оси этих сооружений. В промышленном и гражданском строительстве в качестве главных осей принимают оси симметрии зданий (рис.8.1). Основными называют оси, определяющие форму и габариты зданий и сооружений. Промежуточные и детальные оси – это оси отдельных элементов зданий, сооружений.

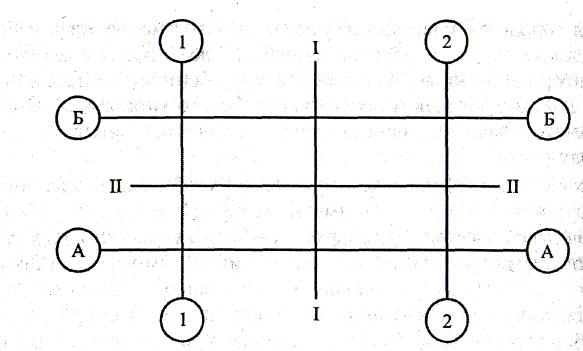

Рисунок 8.1 – Разбивочные оси сооружения
На строительных чертежах оси проводят штрихпунктирными линиями и обозначают цифрами или буквами в кружках. Главные оси обозначаются римскими цифрами I-I и II-II. Для обозначения продольных осей служат арабские цифры, а для поперечных осей – прописные буквы русского алфавита, за исключением букв З, И, О, Х, Ы, Ъ, Ь. Оси обозначают слева на право и снизу вверх.
Указанные в проекте сооружения координаты, углы, расстояния и превышения называют проектными. Высоты плоскостей и отдельных точек проекта задают от условной поверхности.
Процесс разбивки сооружения ведется по общим геодезическим правилам от общего к частному.
Организация и технология разбивочных работ зависит от этапов строительства.
В подготовительный период на местности строят плановую и высотную геодезическую разбивочную основу соответствующей точности. Затем производится геодезическая подготовка проекта для перенесения его в натуру.
Непосредственную разбивку сооружений выполняют в три этапа.
1 этап. Основные разбивочные работы (определение и закрепление на местности положения главных и основных разбивочных осей).
2 этап. Детальная строительная разбивка сооружений (от закрепленных точек главных и основных осей разбивают продольные и поперечные оси отдельных строительных элементов и частей сооружения, одновременно определяя уровень проектных высот).
Детальная разбивка должна производиться точнее, чем разбивка главных осей. Например: если главные оси определены на местности со средней квадратической ошибкой
3-5 см, то детальные оси разбивают со средней квадратической ошибкой 2-3 мм и точнее
3 этап. Разбивка технологических осей оборудования. На этом этапе требуется наибольшая точность (в отдельных случаях – доли миллиметра).
Требования к точности разбивочных работ зависят от: вида, назначения, местоположения сооружения; размера сооружения и взаимного расположения его частей и других факторов.
Нормы точности на разбивочные работы задаются в проекте или в нормативных документах: строительных нормах и правилах (СНиП), Государственном общесоюзном стандарте (ГОСТ), ведомственных инструкциях.
Часто указывают нормы на установку строительных конструкций относительно теоретического (проектного) положения по которым расчетным путем определяются характеристики точности разбивочных работ.
