22. 1) Плиты покрытия

Обычно в ПЗ прим. Безпрогонный тип пкрытия, выполненный из крупнопанельных ж/б плит. 1,5х6; 3х6; 1,5х12; 3х12м.

П литы шириной 1,5 исп-ют только в зонах с перепадом высоты, у фонарей, как доборные элем-ты . Они менее экономичны 3х метровых и вызывают местный изгиб в верх поясе унифиц ферм.

Плиты покрытия вып-ся предварит напряженными. Класс арматуры опред-ся условиями эксплуатации

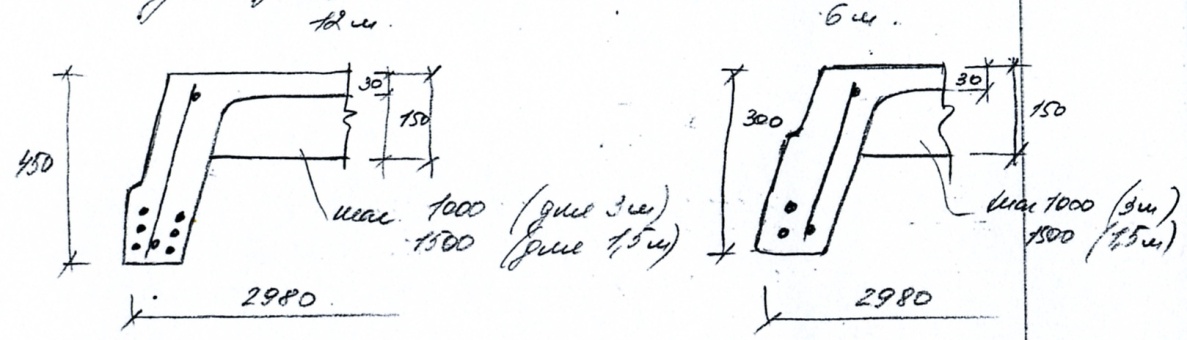

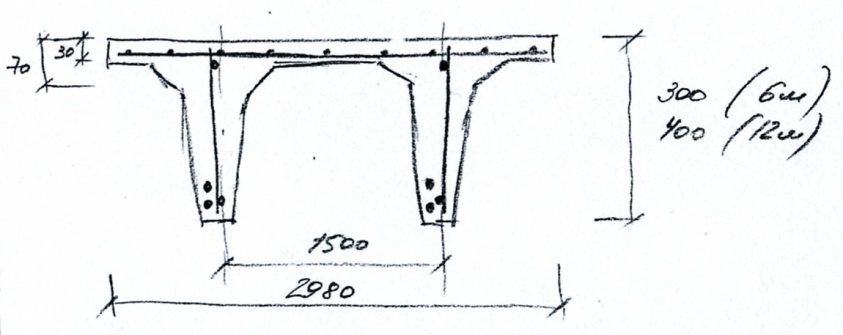

Плиты типа 2Т:

П литы КЖС – крупноразмерные ж/б сводчатые плиты (оболочки КЖС) длина 18,24м; ширина 1,5и 3м.

Малоуклонные плиты типа П: укладываются на пролёт

2) Ригели

Балки покрытия (до 18м)

Фермы (>18м.)

(подвесное обор-е до 5т.)

Б алки покрытия: на пролет 6,9,12,18 м(24м.); На шаг 6,12м.

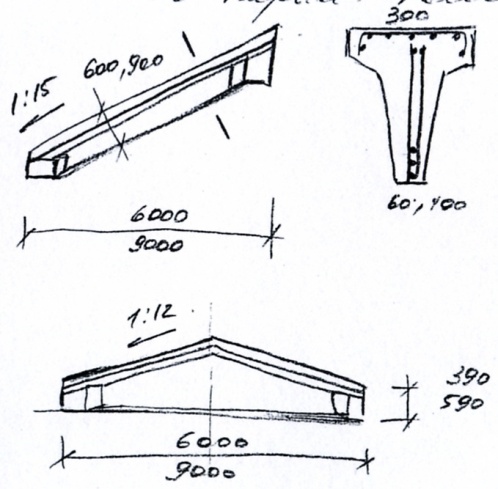

Т ипы: -односкатные; -двускатные; -с параллельными поясами.

Балки до 9м. без предварит напряжения; арматура класса А-II, бетон – В20-В35. Прим. В неагрессивных и слабоагрессивных средах.

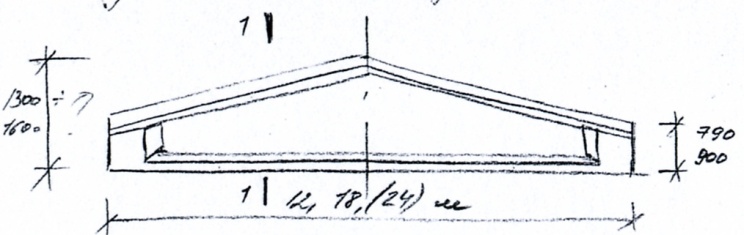

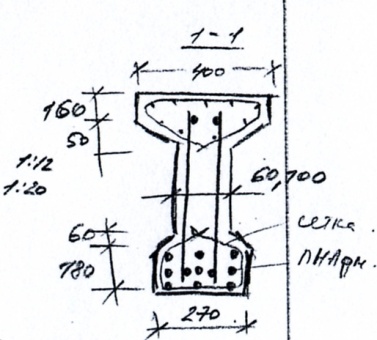

Д вускатные балки двутаврового сечения:

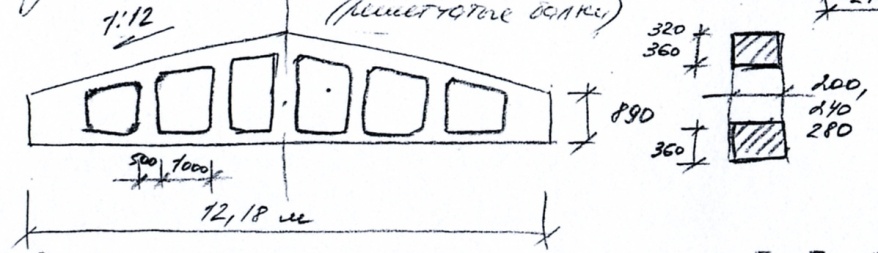

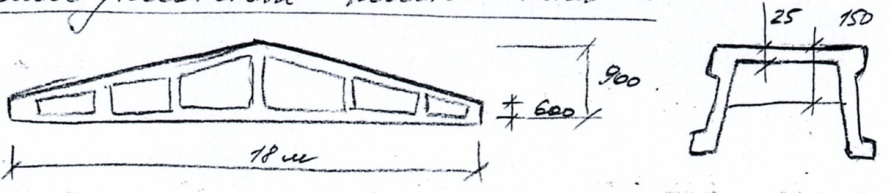

Д вускатная балка постоянного сечения(решетчатые балки)

Армир-ся предварит-но напряженной арматурой: А-IV, V, VI; К-7; Вр-1; бетон В20-В50

Высота балок (1/10 – 1/15)L; сечение на опоре постоянное;

Ширину верхней полки(сжатой) прин-ем (1/50 – 1/60)L из условия обеспечения устойчивости. Ширину нижн. Полки прин 250-300мм, обусл-ся размещением преднапряж арматуры.

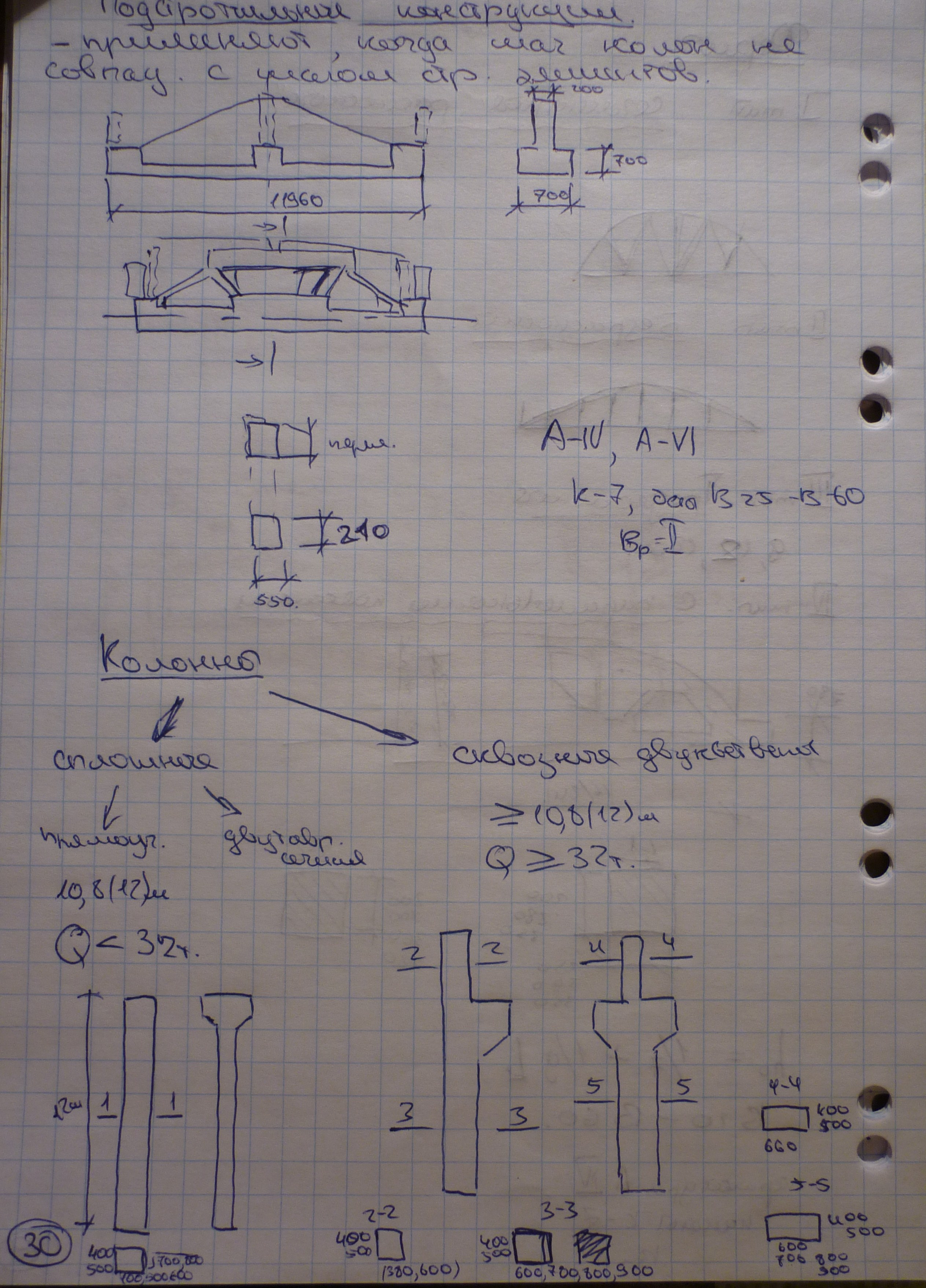

Фермы:

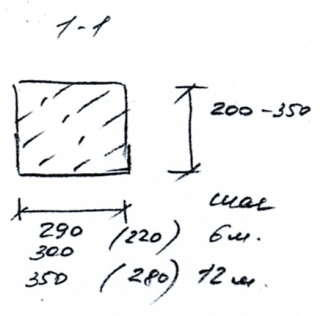

Типы: 1)сегментные раскосные; 2)арочные безраскосные; 3)полигональные с парал поясами; 4)полигональные с ломаным ниж поясом; 5)треугольные(прим для неотапл зд с кровлей из асб.цем листов).

(продолжение 22)

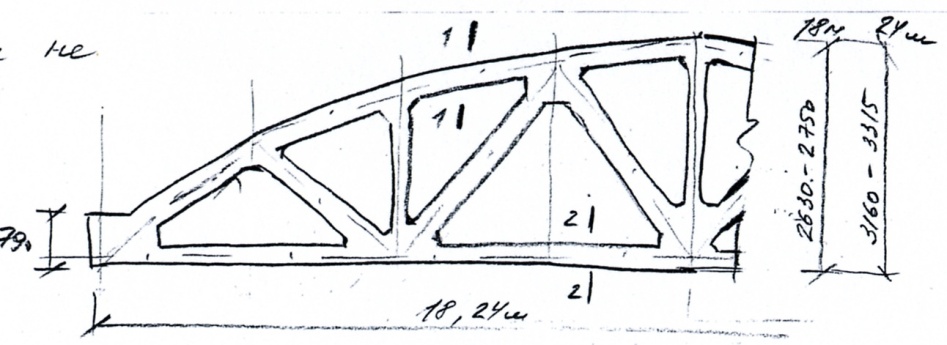

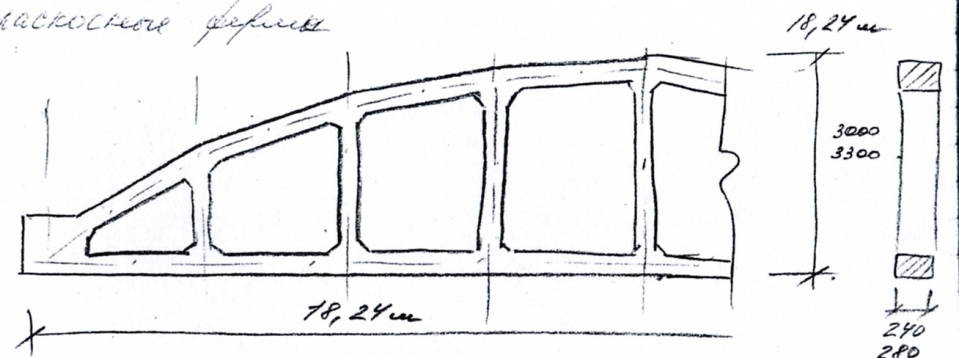

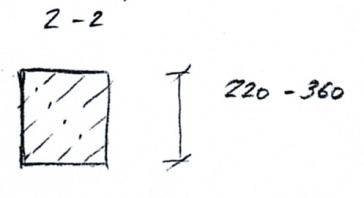

Безраскосные фермы:

Предв напряж арматура А-IV; К-7(ниж пояс), Вр-II; бетон В20-В55

(1/7 – 1/9)L – высота фермы

23 Обеспечение пространственной устойчивости каркаса одноэтажного промздания в продольном и поперечном направлении. Особенности расстановки и конструирования связей. Роль и конструкция жесткого диска покрытия.

Назначение связей:

1.обеспечение жесткости зд в целом.

2.обеспечение уст-ти сжатых поясов ригелей попер рам.

3.восприятие гориз ветровых нагрузок, действ-х в торец здания.

4.восприятие гориз-х усилий от крановых нагрузок.

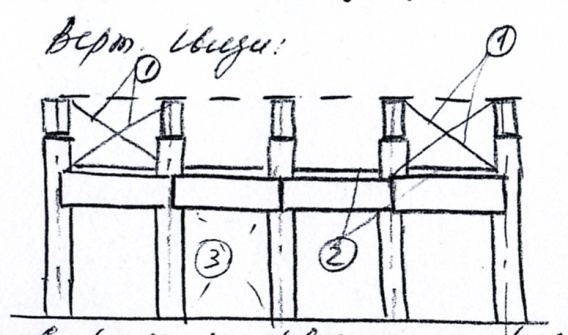

В ертикальные связи:

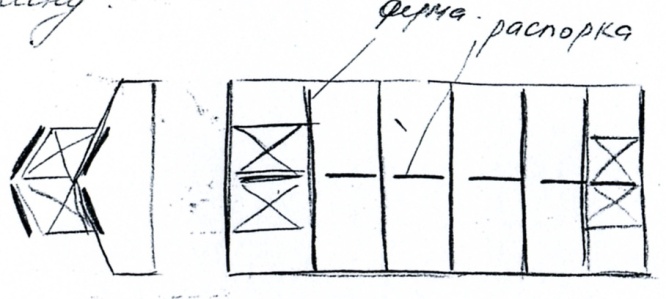

Связи 1 типа – верт-е связевые фермы (уст-ся по тарцам зд и по середине) выполняются из стальных уголков м/у стропильными балками или фермами в плоскости продольных рядов колонн: предназначены для включения в работу диска плит покрытия с попер. Рамами. Устанав-ся в крайних ячейках каждого темпер-го блока. Крепятся сваркой к закл деталям. При высоте на опоре строп к-и h≤800мм. данные связи м. не устанав-ся. На это усилие рассчит-ся закладн детали.

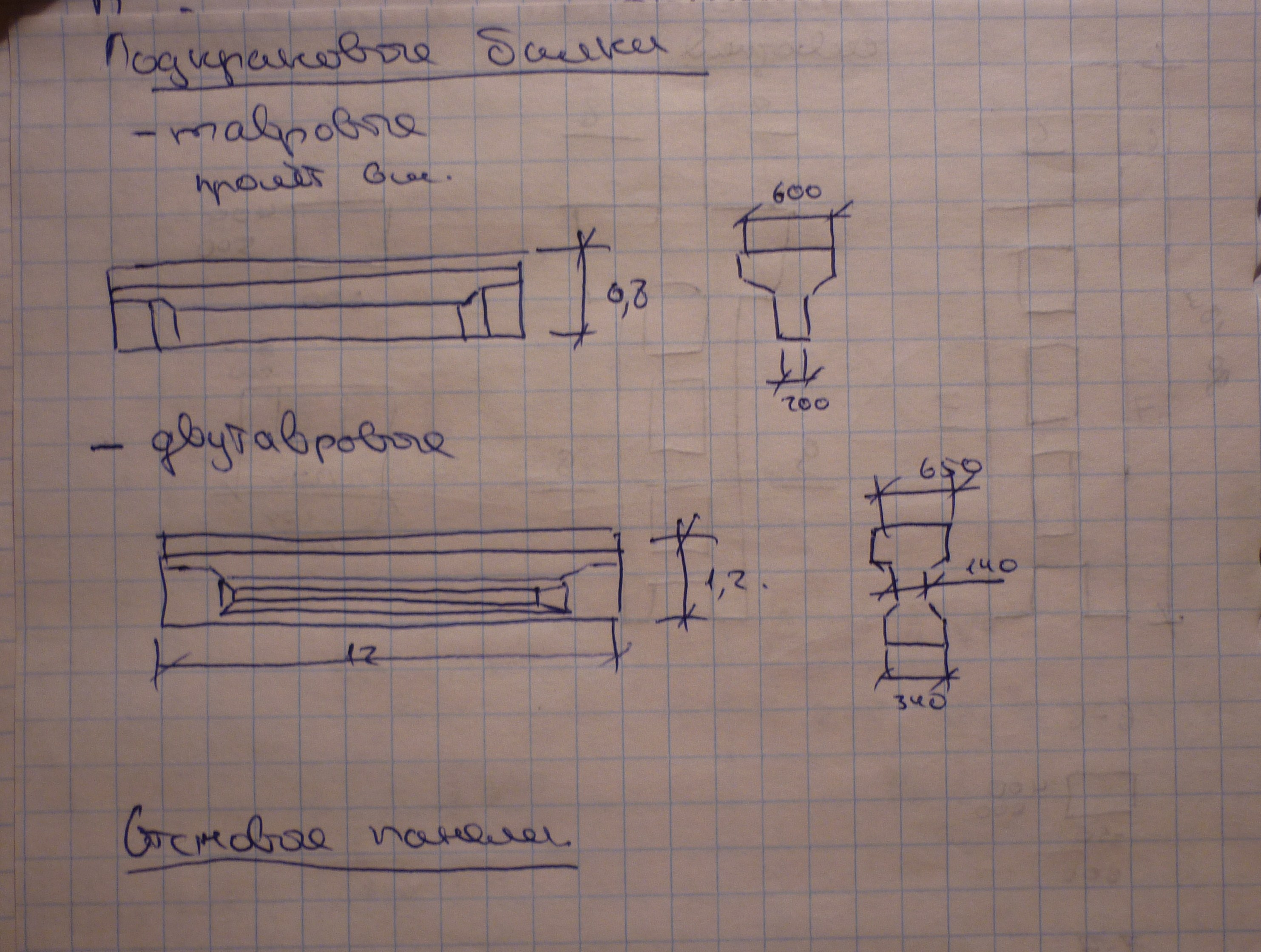

Связи 2 типа – стальные распоры. Устан-ся вдоль темпер-го блока и служит для передачи гориз-х нагрузок на все колонны в прод. направлении. В случае наличия подкран балок эти функ-ии выпол-ют сами балки.

Связи 3 типа – верт. крестовые или портальные связи м/у колоннами – в центре темп-го блока. Они рассчит-ся на действие гориз. нагрузок(ветр. нагрузки, приложенной на торец зд., нагр-ка от продольн. торможения крана)

Гориз-е связи:

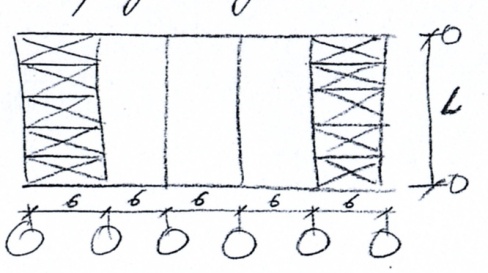

1 тип: связи по нижнему поясу ферм. препятствуют изгибу торцев. стены от ветра.

2 тип: по верхнему поясу связи устанавл-ся при прогонном покрытии

У стройство связ. фермы необходимо в случае нагрузки на 1 плиту более 15 кН и при наличии фонаря, доведенного до торца здания. В этом случае увелич-ся расч-я длина верх. пояса и связи вып-ют роль эл-ов уменьшающих длину.

Роль жесткого диска покрытия:

1.Распределяет местную горизонтальную нагрузку м/у всеми рамами темп-го блока.

2.Обеспечивает передачу гориз-х нагрузок с прод-х рам на поперечные и наоборот.

3.Обесп-ет устойчивость плоских строп-х констр-ий.

4.Участвует в обеспечении уст-ти зд. в целом.

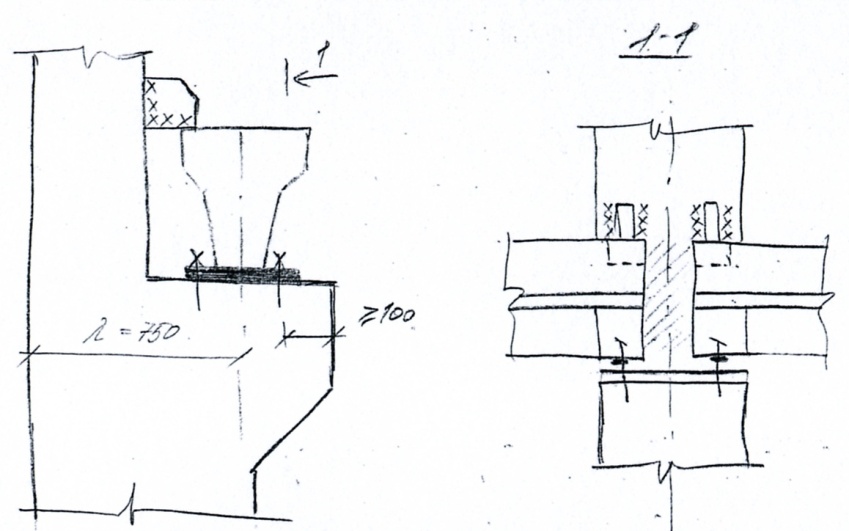

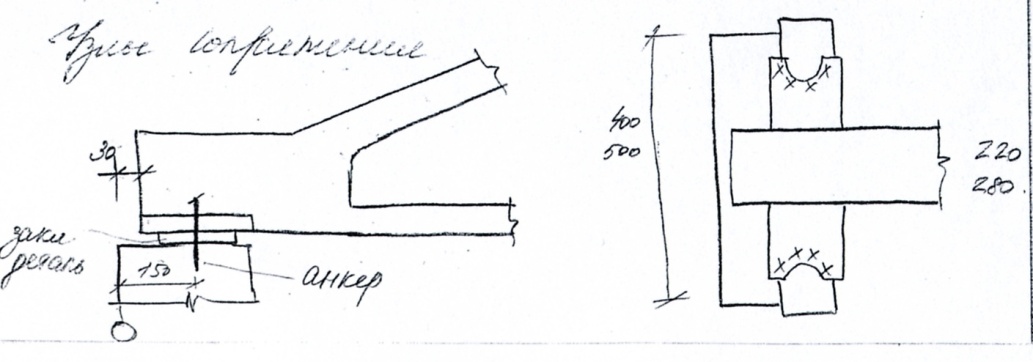

Узлы сопряжения:
