5. Особенности расчетных схем элементов монолитного ребристого железобетонного перекрытия. Пояснить на примерах.

При расчете плиты перекрытия учитываем что моменты в короткой стороне плиты будут значительно больше чем в длинной, соответственно можно рассмотреть плиту как систему многих вплотную уложенных плит и рассчитать мы можем любую из них, поэтому для расчета берем плиту шириной 1 метр. При количестве пролетов плиты больше 5, считаем ее как пятипролетную балку вырезая средние пролеты, полагая что все они работают одинаково. Нагрузку принимаем равномерно распределенной. Так как расчет идет в упругопластической стадии, то величину пролетов плиты принимаем как расстояние между второстепенными балками в свету. В опорном узле реакция будет находится в середине площадки опирания элемента.

Второстепенную балку принимаем как неразрезную с опорами на главных балках. Которые принимаем бесконечно жесткими без прогиба. расчетные пролеты: Второстепенная балка – тавровая кон-ия с зоной сжатия в полке, ширина полки – расстояние м/у осями втор-ных балок.

(продолжение 5)

В расчете главной балки учитываем что все нагрузки приложены сосредоточенно, хотя плита передает нагрузку распределенно по длине. Учитываем что балка уложена на несмещаемые опоры. Расчет ведем сначала по упругой стадии, а затем производим уменьшение момента на опоре. Расчетные пролеты – расстояния между осями опор.

6. Понятие о статическом расчете элементов железобетонных конструкций по упругопластической стадии. Понятие о пластическом шарнире. Преимущества расчета по упругопластической стадии. Способы практического осуществления упругопластической работы элементов. Пояснить на примерах.

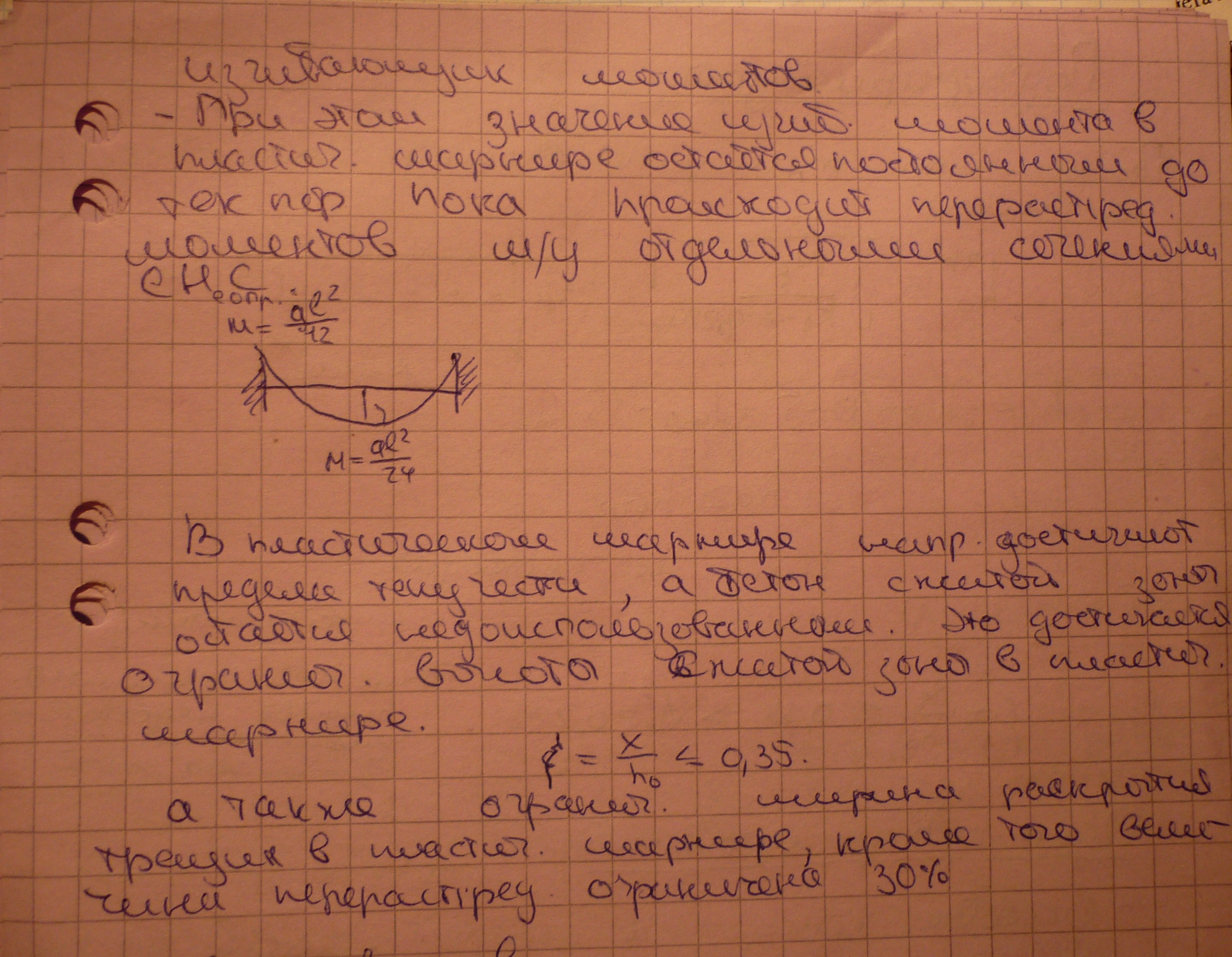

Сущн. стат. расчета стат. неопред. ж/б к-й с учетом перераспр усилий закл в след: При некот. зна­ч. нагр. напр. в растянутой арматуре из мягкой стали достигают пред. текучести. С разв в арм. пластич. деформаций (текучести) и ж/б к-ии возник участок боль­ших местных деформаций, называемый пластич шарниром. В стат. неопред. к-ии(в балке, защемленной на опорах) с появл. пласт. шарнира повороту частей балки, развитию прогиба системы и увеличению напряж в сжатой зоне препятствуют лишние связи (за­щемления на опорах); возникает стадия II-а, при кото­рой но Это возм при <0,35. Этим же усл-м огрн шир раскр трещ в пласт шарн. Огран и вел перерспр мом (<30%)/ В ста­т неопред сист вознике пласт шарнира равносильно выключению лишней связи и сниж. на 1 степ. стат. неопред. сист.

П ример: глав балка монолит перекр. Место для проектир образ пласт шарнира выбирается на про­межут опоре, по грани примык к колонне. Выбор места обусловлен тем, что в этом сечении велич изгиб-го момента достигает макс вел при загружении временной нагрузкой, а возможности его восприятия нецелики из-за малой вел шири­ны сжатой зоны и, соответственно большой ее высоты. Велич сниж момента след назначать макс допуст(30%). Снижение момента на опоре приведет к возрастанию моментов в пролетных сечениях.Огибающ эпюра усилия представляет собой график макс и миним усилий в опред сеч-х балки при учете люб возможных вариантой размещ временной нагрузки.При постр огиб эпюры надо иметь виду, что несиммете варианты загруж врем нагрузкой м/б выполнены так и наоборот, по­этому огиб эп будет всегда иметь ось симметрии.

( продолжение 6)

7. Особенности статического расчета элементов железобетонного монолитного балочного перекрытия. Влияние способов

загружения на статический расчет.

Цель статич расчета: опред усилий, действ-х в сеч эл-в. Сеч с макс по веле усилиями, как правило, явл расчет. Проектир-е к-ии явл стат неопр., расчёт произв по упругопласт стад работы.

Плита и второстеп балка - малоответ к-ии, загруж равномер распр нагр.Расчёт произв-ся по извест формулам:

Плита: край прол

сред пр

1 пром оп

сред оп

Второст балка: 2 сх загруж: 1 в нечёт прол и в чётн 2 наоборот

1прол

2 прол

3 прол

Глав балка – снач расч вып по упр стад, а зат по упругопласт. Особен расч глав балки по упругой стадии вызв необх рас­см неск вариантов загружен балки врем нагрузкой. Опр-ть моменты и поперечные силы для различных вариантов загружений в статически неопределимой балке можно по известным таблицам. Нагр собир с шир,= шагу ГБ и приклад в виде сосред сил.

Сх загруж(д/3зпролёт балки):

1.G(пост нагр)-во всех прол 2. V(врем нагр)-в первых 2х прол 3. V-в крайн прол-х 4. V-в сред прол

8.Особенности конструктивного расчета элементов железобетонного балочного перекрытия на изгибающий момент. Мето­дика выполнения расчета. Связь расчета со способом армирования элементов и видами применимых арматурных изделий. Ограничения и рекомендации норм, учитываемые при расчете.

Плита: армир-ся сетками.

1.Опр треб раб выс пл из усл огранич шир раскр трещ в пласт шарн на 1 пром опоре: h = h₀ + a

2.Опр площадь арм в прол и на опоре В:

3. Принимаем по расчёту сетку с прод раб стерж.

Второстеп балка: армир-ся:а)сварн карк и надопорн сетками; б)свар карк в прол и над опорой; в) свар карк и шир сварн рулон сетками.

1. Уточн размеров попереч сеч:

h = h₀ + a

2. Опр полож гран сжат зоны бет: ->гран в полке и расч как для прямоуг сеч:
