32. Арочные и рамные констр в каркасах 1-этаж произ здан.Основные принципы расчета и констр.Достоинства и недостатки, область применения.

Ж/б арки

При L>30м ж\б арки экономичнее ферм 2-х шарнирн, 3-х шарнирн реже

Стрела подъема

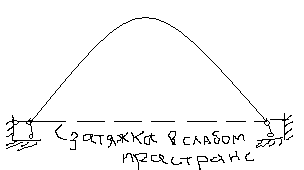

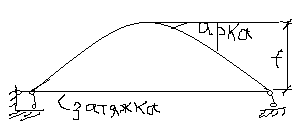

Крутые арки с не уст-ся затяжки

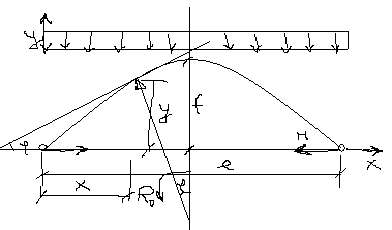

Расчет схема арки:

1.параболич арка

2. круговое очертание

Статич расчет Нагр при

*снег нагр рассм действ на всем пролете и на 1/2L

*сосредоточ нагр от подвесн тр-та

Распор в 2х шарн арке

-для равномерно распределен

На ½ арки

зависит от привязки нагр

с-зависит от отнош

Сосредоточ нагр

- арочн момент

Сеч арки расчит-ся как внецентренно сжатое

Прямоуг или двутавровое

Расчетн длина для 3-х шарнир-0,58S Для 2-х шарнир-0,54S Для бесшарнирных- 0,36S

S-длина оси арки Попереч арм в арке устр-ют констр-но, т.к Q обычно мало. Подвески устр-ся ч/з 5-6м вып-ся Ме или ж/б

Поперечные рамы 1-эт здан

3 осн типа: 1.монолитные ж/б 2. Сборные ж/б с предварит напряж АРМ-ой на бетон

3.рамы сельскохозяйств рам

L рам при прямолин риг 12,15м

При ломон- 16,17м

При криволин Lув-ся до 20м, а рамы с затяж им-ют L до 24м

Расч рам производят методами строительной механики.Риг. рам работают как изгибаемые или внецентренно сжатые эл-ты.Стойки как внецентренно сжатые.Сеч стоек прямоуг,сеч риг прямоуг и тавровое.

3 3 Виды зданий.

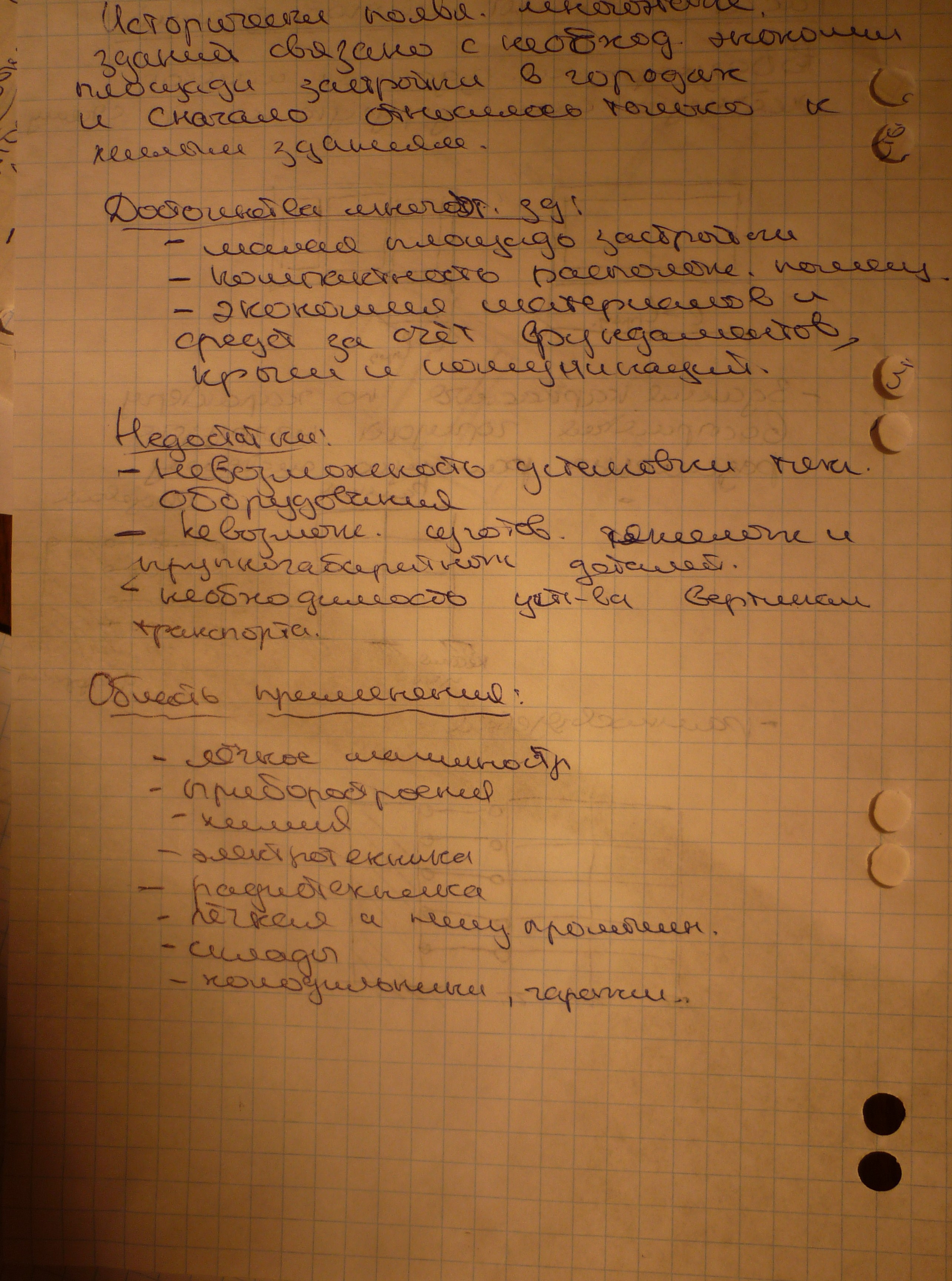

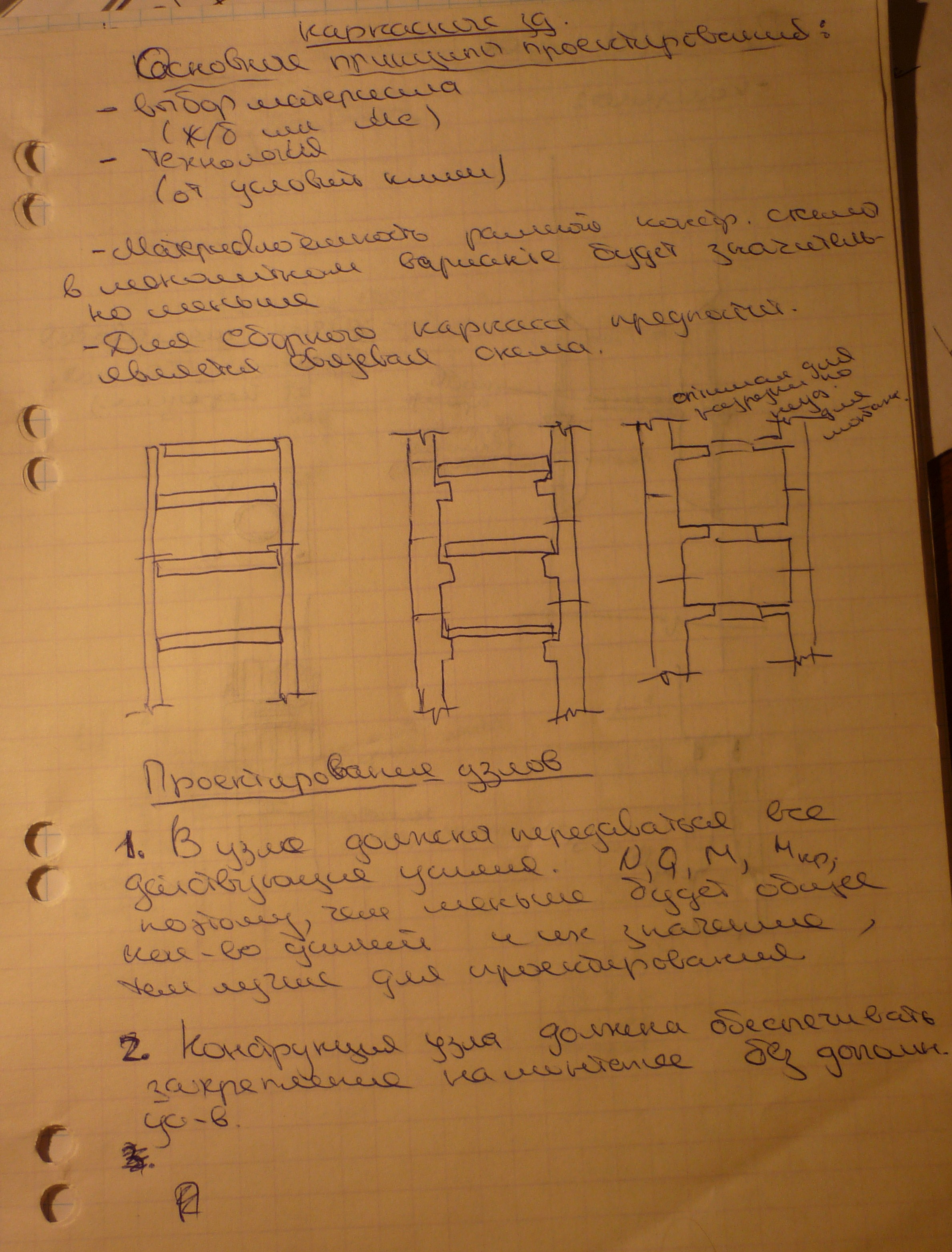

3 4-констр схемы каркасов

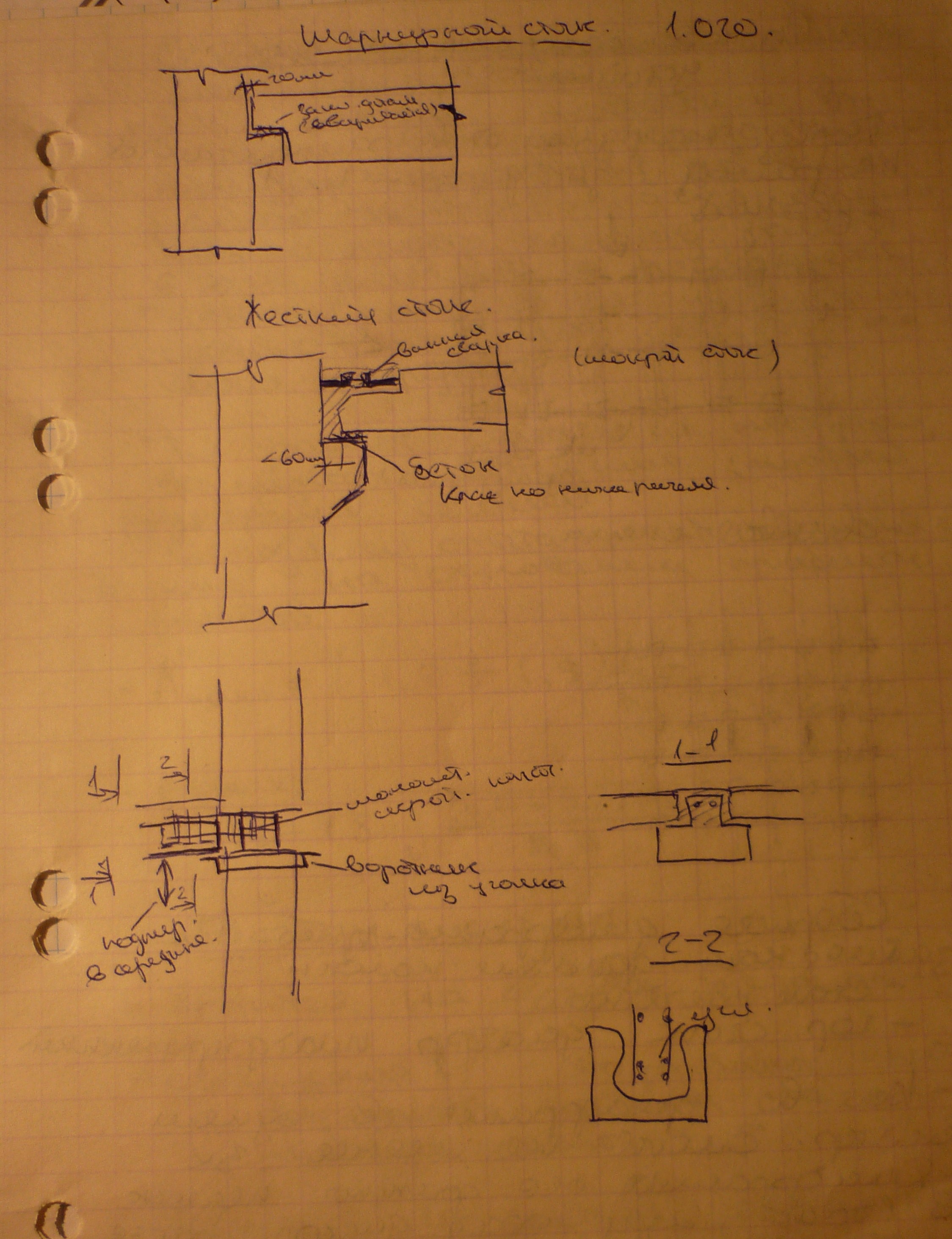

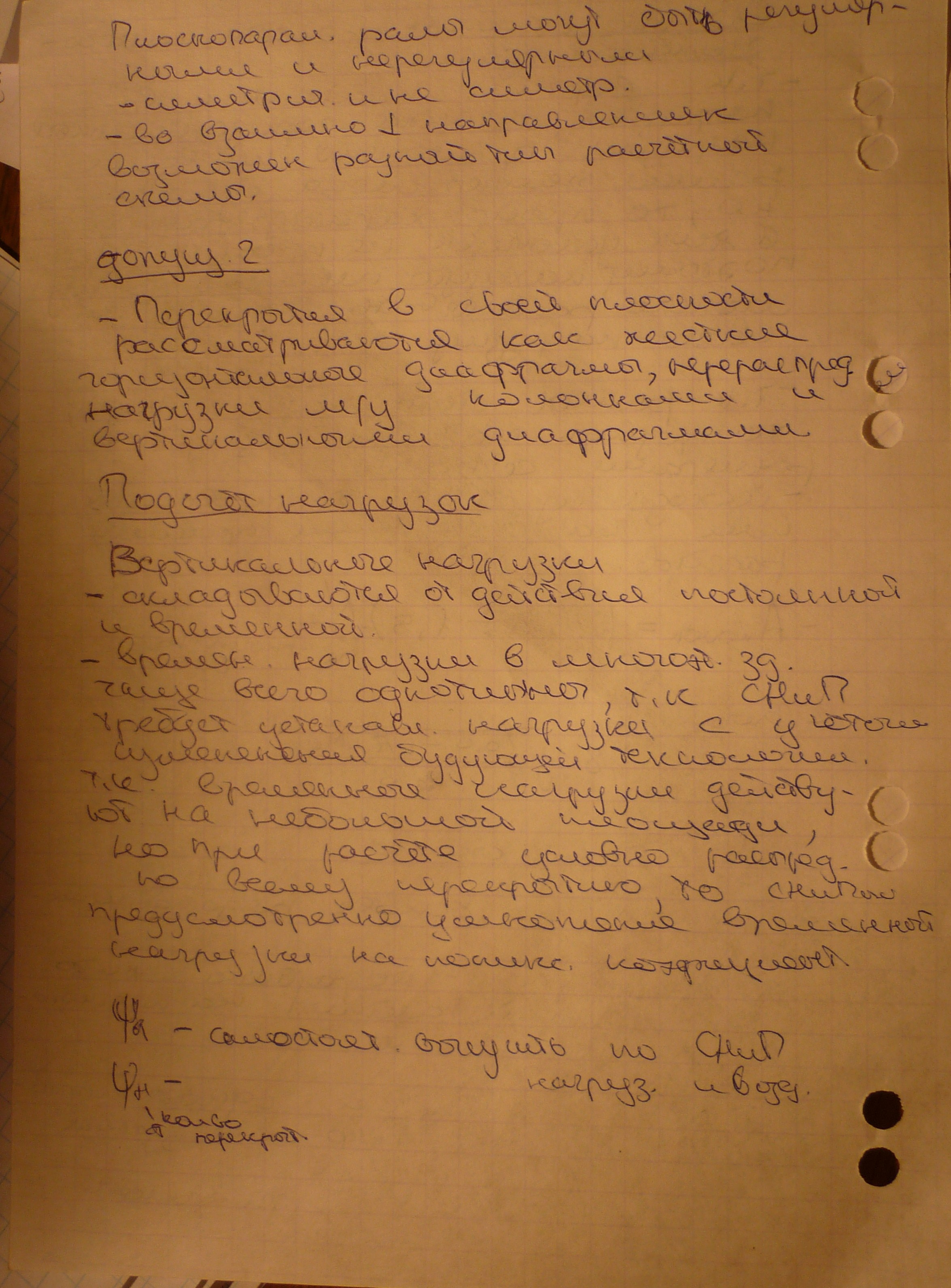

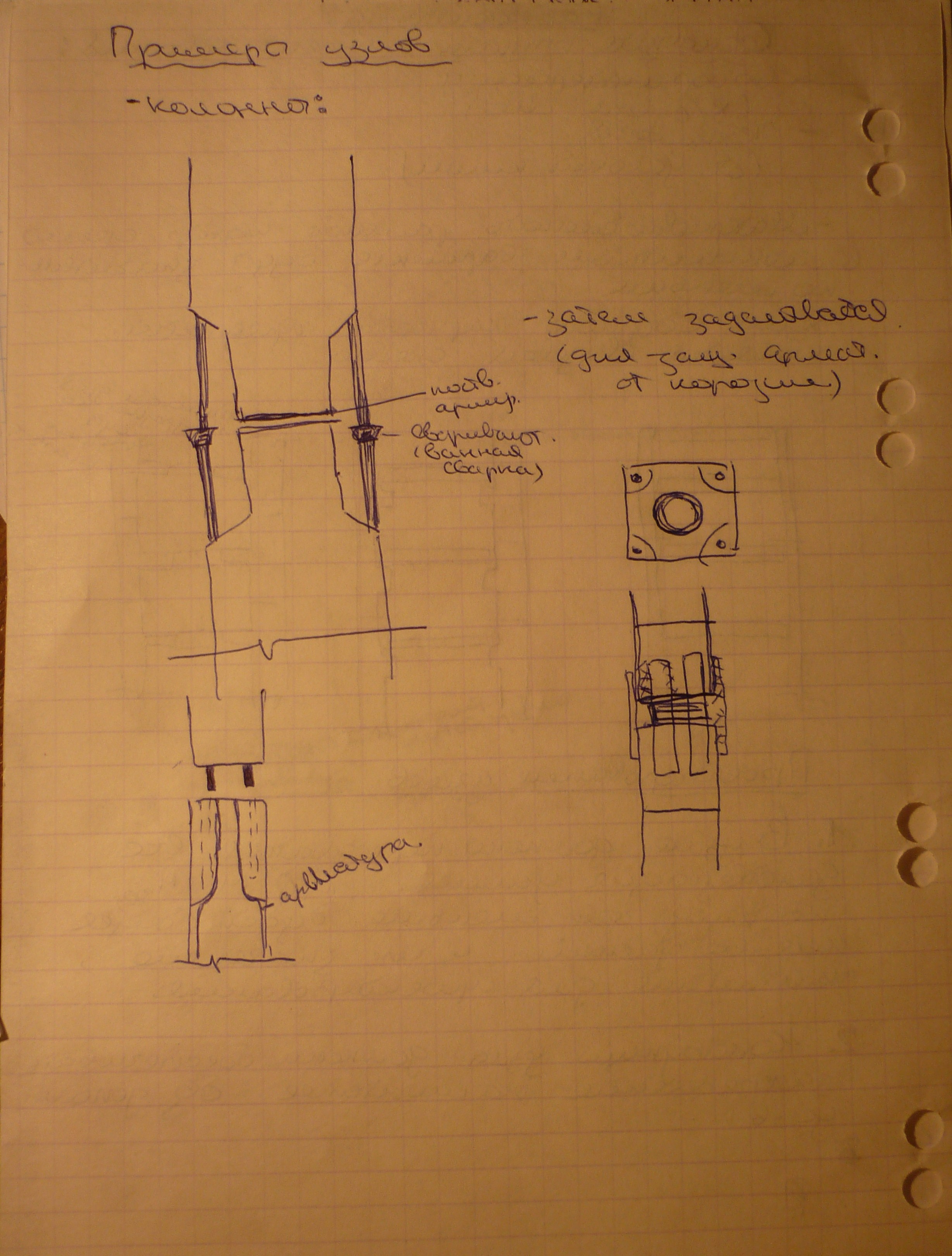

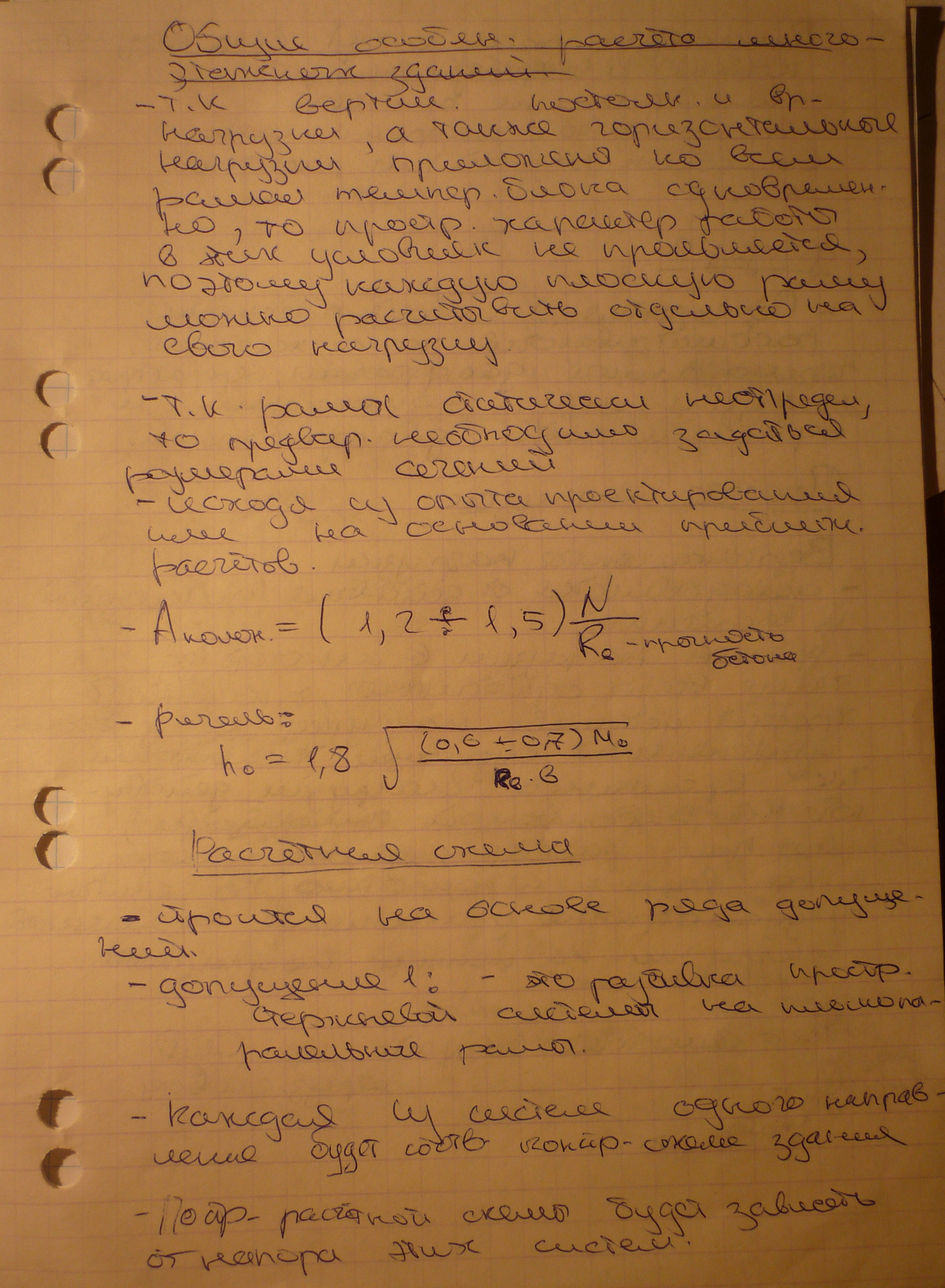

35. Основные предпосылки и допущения в построении расчетной модели многоэтажного каркасного здания.

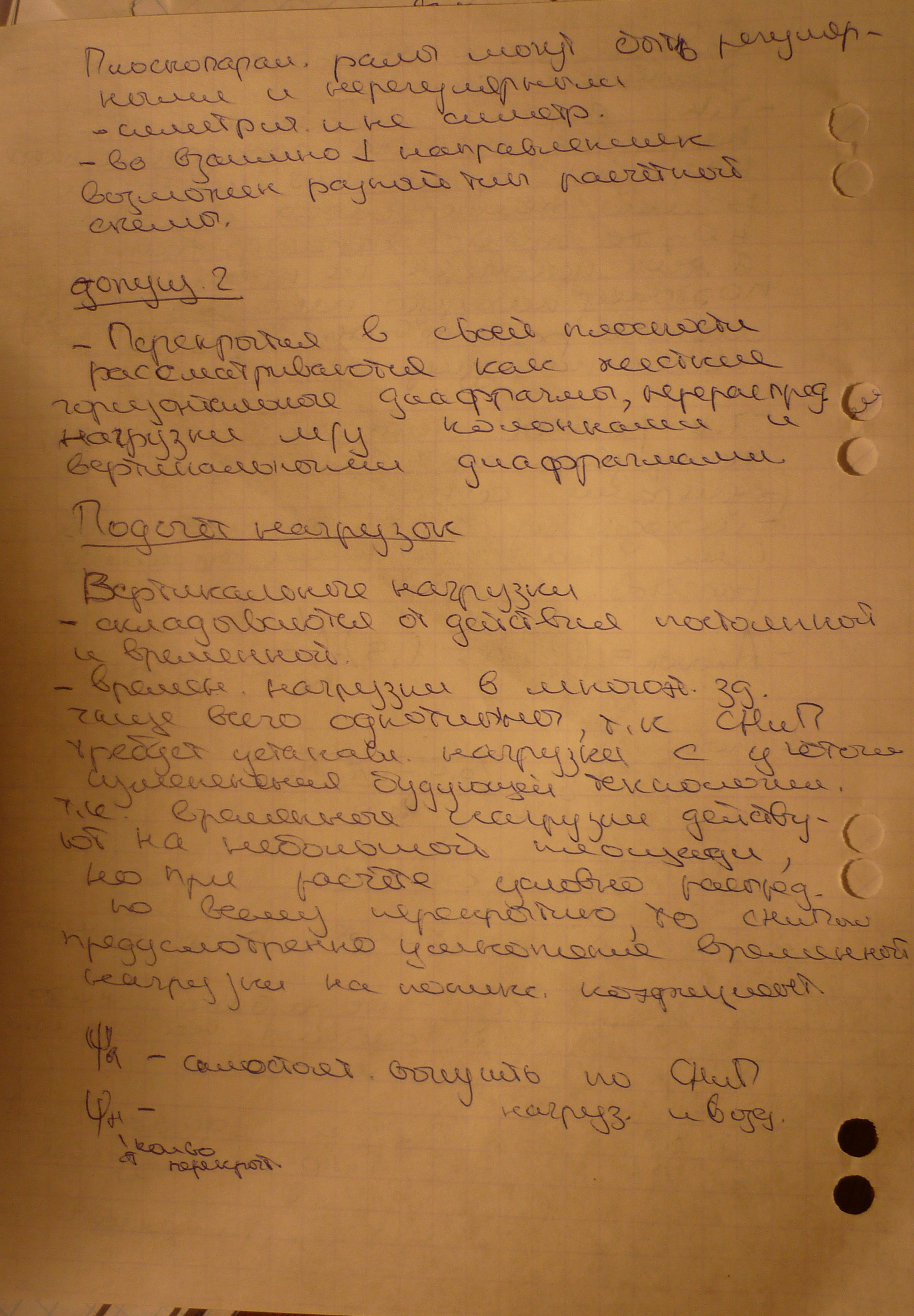

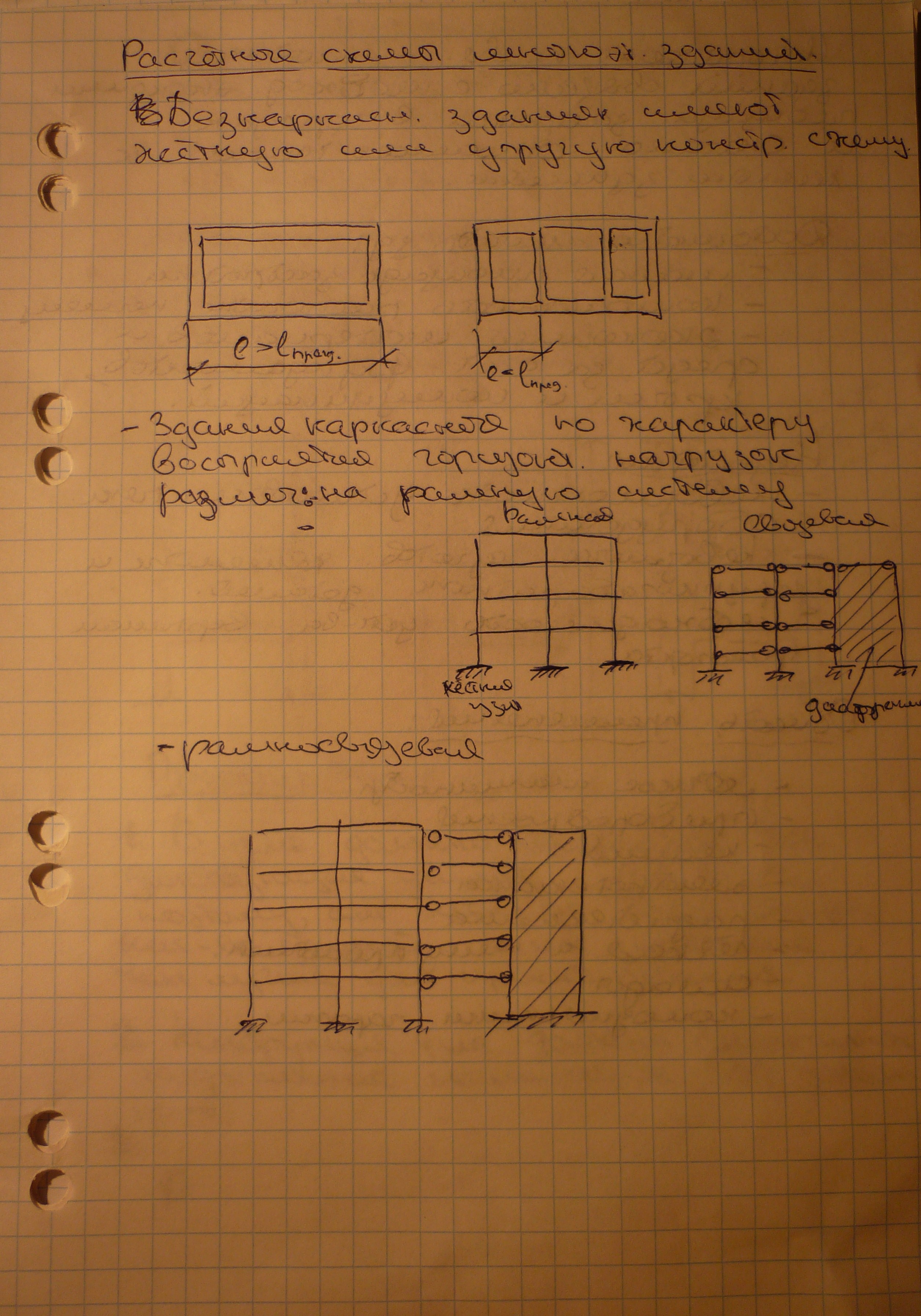

Расчетн схемы многоэт-х каркасных и панель­ных зданий устанавливают в зав-ти от их конст­р-х схем и способа восприятия гориз-х нагрузок — по рамной, рамно-связевой или связевой си­стеме. Междуэт-е перекр-я рассм-т как жесткие, не деформир-ся при изгибе в своей пло­скости гориз-е связевые диафрагмы.

Расчетные схемы рамно-связевых систем отражают совместную работу многоэт-х рам и разл вер­тик-х диафрагм: сплошных, комбинированных и с, проемами. Вертик-е констр-и, в действительности расположенные в здании парал-но друг другу, изображ-ся стоящими рядом в одной пло­скости и соедин-ми стержнями-связями, поскольку гор перемещ-я их в каждом уровне рав­ны. Роль стержней-связей между многоэт-й рамой и вертик-й диафрагмой выполняют междуэт-е перекр-я. Эти стержни-связи считаются несжим-ми и нерастяж-ми. Жесткость вертик-й диафраг­мы в расч-й схеме также принимают = суммар­ной жесткости соотв-х вертик-х диафрагм блока здания.

Расчетные схемы связевых систем отражают совме­стную работу вертик-х диафрагм многоэт-х каркасных или панельных зданий в различных сочетаниях: сплошных и с проемами, с одним и несколькими рядами проемов. В этих расчетных схемах вертик диафрагмы, в действительности располо­ж-е в здании парал друг другу, изображ стоящими рядом в одной плоскости и соединенными стержнями-связями.

Влиянием продольных деформаций ригелей, перемы­чек и стержней-связей между вертик констр-ми ввиду малости значений пренебрегают. Также пренебрегают деформацией сдвига стоек рам и верти­к диафрагм. Отношение высоты сечения верти­к диафрагмы к её длине составляет

Влияние податл-ти стыков стоек и ригелей учи­т-т в расчетах соотв-м снижением их по­гонной жесткости. Влияние податл-ти стыков вер­тик-х диафрагм мо­жет учит-ся в расчетах сниж-м их изгибной жесткости примерно на 30 %.

Расчетную ветр-ю нагрузку для зданий высотой 12 эт и более 40 м при расчете прочности опред с учетом динам-го возд-я пульсаций скорост­ного напора, вызванных порывами ветра. Кроме того, должна быть выполнена проверка ускорения колебаний многоэтажного здания при порывах ветра, которое ог­раничивается а 15 см/с².

Прогибы многоэт здания определяют от дей­ствия нормативной ветровой нагрузки. Прогиб верхнего яруса ограничивают знач-м, равным f H/1000.

Гориз ветр нагрузку (увелич кверху) при расчете многоэт зданий заме­няют эквив-й, равномерно распред-й или же эквивал-й нагрузкой, распределенной по трапеции. При равномерно распред-й нагрузке получ бо­лее компактные расчетные формулы и практически точ­ные значения перемещений и усилий в расчетных сече­ниях. Эквивалентная, равномерно распределенная ветро­вая нагрузка определяется по моменту в основании

где М_аct — момент в основании от фактической ветровой нагрузки.

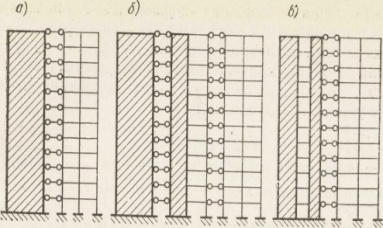

Расчетные схемы рамно-связевых систем с диафрагмами

а — сплошной; б — сплошной и комбинированной; в — с проемами

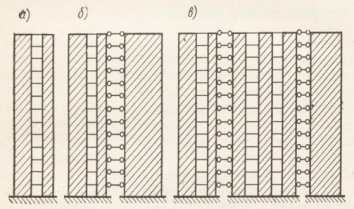

Р асчетные схемы связевых систем с диафрагмами

а — с проемами; б— с проемами и сплошными; в — разнотипными
