1. Виды и конструктивные особенности монолитных железобетонных перекрытий. Элементы перекрытий. Влияние технологии изготовления и классификация элементов. Достоинства и недостатки, область применения.

1) Монолитные ребристые перекрытия балочного типа:

Состав: главные и второстепенные балки, объединенные монолитной плитой. Направление главных балок может быть как вдоль так и поперек здания и зависит от типа и назначения здания. Продольное расположение главных балок применяют в гражданских зданиях для избежания образования световых мешков и темных потолков, поперечное принимают в промзданиях для повышения жесткости здания в целом.

Размеры плиты l₂/l₁>2. Плита в перекрытии работает на изгиб в коротком направлении. l_пл=1.7-2.7м, h_пл=(1/25-1/40)l_пл или 5-10см; h_вт.б.=(1/12-1/20)l_вт.б., b_вт.б.=(1/2-1/3) h_вт.б, l_вт.б=5-7м; h_гл.б.=(1/8-1/15)l_гл.б., b_гл.б.=(1/2-1/3)h_гл.б. h_вт.б, l_вт.б=6-8м

С целью применения унифицированных опалубок размеры балок рекомендовано делать кратными 50мм, при высоте балки больше 600 мм – кратно 100мм

2) Монолитные ребристые перекрытия с плитами опертыми по контуру:

Состав перекрытия: плита перекрытия опирается на балки одинаковой высоты, расположенные в 2 взаимноперпендикулярных направлениях по осям колонны.

l₂/l₁≤ 2. Работают на изгиб в двух направлениях. Толщина плит 5-14см, но не менее (1/30÷1/50L₁)

Недостатки:

Данный тип перекрытий обладает большей архитектурной выразительностью, широко применяется в гражданских зданиях в фойе, вестибюлях. Но менее экономичен по сравнению с монолитным ребристым перекрытием балочного типа. Применяется в основном по архитектурным соображениям. Больше расход арматуры и бетона.

3 ) Монолитное безбалочное перекрытие.

Состав: сплошная плита опертая непосредственно на колонну, либо на специальные уширения - капители. Сетка колонн может быть прямоугольной и квадратной (l₁/l₂≤1,5). Рационально применять сетку 6х6м. Толщина безбалочной плиты h=(1/32-1/35)l₂, где l₂ – размер большего пролета.

Преимущество безбалочных перекрытий в лучшем использовании объема помещения из-за отсутствия выступающих ребер, облегчении устройства различных производственных проводок и коммуникаций. Безбалочные перекрытия применяют преимущественно для многоэтажных складов, промзданий с большими временными нагрузками.

2. Виды и конструктивные особенности сборных железобетонных перекрытий. Сборные элементы перекрытий, способы опирания. Влияние технологии "монтажа на конструирование элементов. Достоинства и недостатки, область применения.

1) Балочные сборные перекрытия.

Состав: плиты перекрытия и поддерживающие их балки, называемае ригелями, или главными балками. Ригели опираются на колнны и стены, их направление мб продольным и поперечным. Ригели вместе с колоннами образуют рамы. Пролёты ригелей унифицированы и составляют 6,9,12м.

Рисунок

Плиты перекрытий опираются на ригели, работая на изгиб и для умен-ия расхода материала изготавливаются облегченными – пустотными или ребристыми.

При удалении бет из растянутой зоны сохраняют ребра шириной необходимой для размещения сварных каркасов и обеспечения прочности панелей по накл-му сеч.

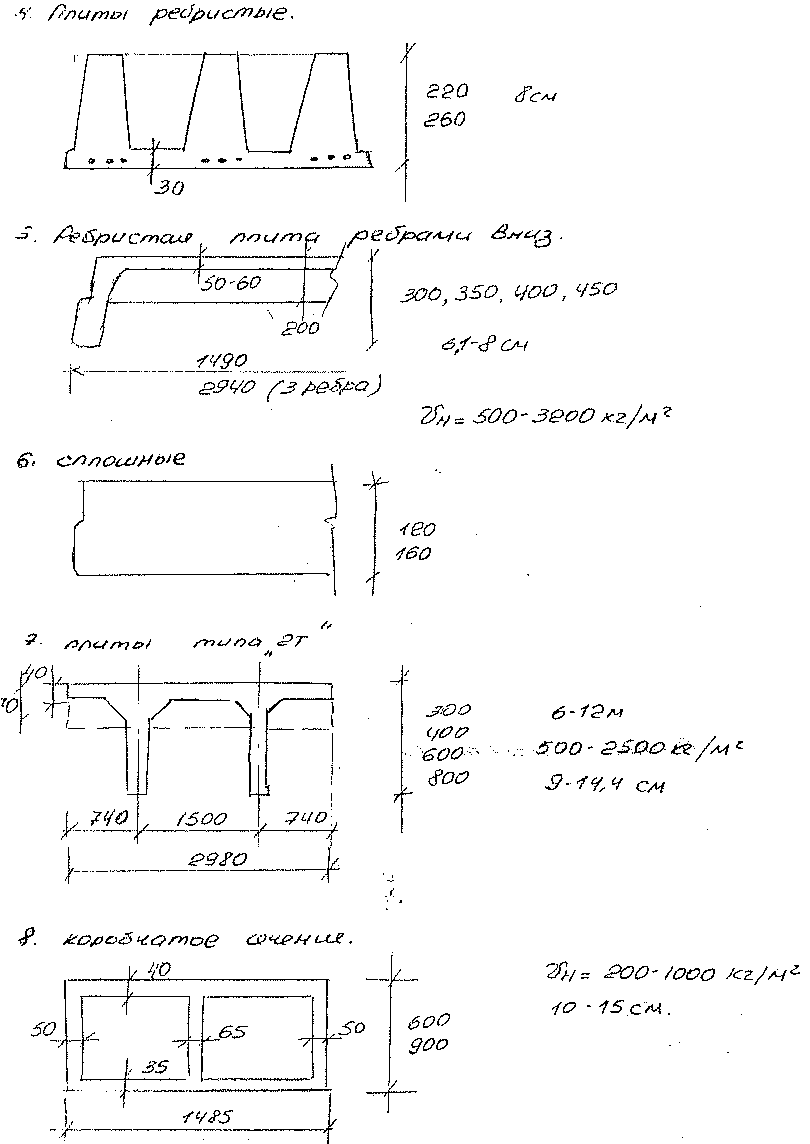

По форме поперечного сеч плиты б-т с овальными, круглыми и вертикальными пустотами; ребристые – с ребрами вверх, вниз, сплошные.

Способы опирания – на стены, на полки ригеля. Величина опирания 120мм.

Ф ормы ригелей:

2) Безбалочные сборные перекрытия.

Состоит из: колонн с капителями, межколонных плит, расположенных в двух направлениях и колонных плит.

-Межколонные и пролётные плиты м.б. как пустотелыми так и ребристыми.

- Межколонные плиты соединяются с капителями жестко. Приварка выпусков арматуры к закладным деталям, либо устройство монолитного участка.

-Пролётные плиты на межколонные опираются шарнирно.

+ безбалочных перекрытий в лучшем использовании объема помещения из-за отсутствия выступающих ребер, облегчении устройства различных производственных проводок и коммуникаций.

Рисунок
