Задача № 1 (Билет № 1)

1. Задача: Рассчитать координаты точки в, если известны координаты точки а, дирекционный угол с точки а на точку в и расстояния между ними.

Решение:

ΔX= AB * SIN (<AB) = 316,9*285’10’30’ = 82,9

ΔY= AB * COS (<AB) = 316,9*285’10’30’= -305,8

Xв = ΔX + Xa = 33 448,2

Y в = ΔY + Ya = 86 043,5

Задача № 2 (Билет № 2)

Прибором навестись на точку при круге ЛЕВО, и при круге ПРАВО.

Отсчеты брать где написано «В». Отсчитывается с право на лево если угол если отрицательный. С лево на право, если положительный. В примере положительный.

Примерный угол который должен получиться:

Расчет:

Будет два измерения круг лево и круг право.

КЛ = 03*49*

КП = -03*48

Вычисляют «место нуля»:

Задача № 3 (Билет № 3)

Задача: Измерить расстояние нитяным дальномером 2т30. Кронштейн 15, рейка 10.

Расстояние измеряется, от самого верхнего штриха сетки, до нижнего. Каждый квадратик – равен метру. Не целый квадрат делится примерно на равных частей.

- расстояние которое должно получиться(примерно)

Задача № 4 (Билет № 4)

Задача: Определить превышение по связующим точкам и отметку передней рейки. Кронштейн 16. Рейки 12 и 14. Н₁₂=8,455

1. Наводимся на рейку 12. Берем отсчет по черной стороне рейки, средний штрих

2. Прибавляем отсчет по черной к высоте которая дана. Пример: 8,455+1,456 = 9,911

Пример: 8,455+1,456 = 9,911 ГИ = 9,911

3. Наводимся на рейку 14. Берем отсчет по черной стороне рейки, средний штрих.

Отсчет «в» Пример: 1,450

4. ГИ – «в» = 9,911 – 1,450 = 8,461

5. H14 = 8,461

6. Превышение межу точками: H12 – H14 = 8,455 – 8,461 = -0,006

Измерения делать самим. Это лишь пример!

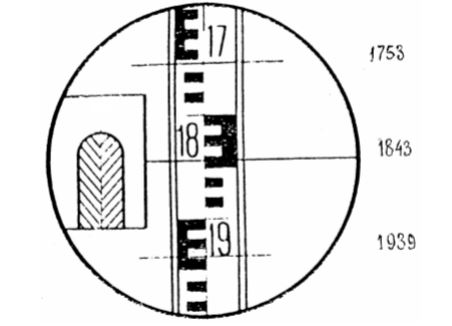

Пример снятия отсчетов:

Задача № 5 (Билет № 5)

Задача: Измерить горизонтальный угол теодолитом 2т30 способом приемов. Кронштейн 18, точки наблюдения 15 и 16.

- угол который должен получиться(примерно).

Прибором навестись на две точки при круге ЛЕВО, и при круге ПРАВО.

Отсчеты брать где написано «Г». Угол отсчитывается с лево на право.

1 точка

КЛ = 119^о37^/

КП = 299^о36^/

2 Точка

КЛ = 124^о32^/

КП = 304^о33^/

Вычислим угол между точками 1 и 2. Для этого Из измерения второй точки, вычтем измерения первой точки.

124^о32^{/ -} 119^о37^{/ =} 04^о55*

304^о33^{/ -} 299^о 36^{/ =} 04^о57*

Берем среднее из двух значений: 04^о56* - конечный измеренный угол. Можно взять как есть, но лучше измерить самим.

Задача № 6 (Билет № 6)

Задача: Вычислить в треугольнике авс длины сторон , если измерены

( A ) = 43,02166667 (угол переведен без минут)

( B ) = 76,76166667 (угол переведен без минут)

Sin A = 0,682274876

Sin B = 0,973425908

( C ) = 180 – ( ( A ) + ( B ) ) = 60,21666666

Sin C = 0,86790998

Найдем BC:

Найдем АС:

Задача № 7 (Билет № 7)

Задача: Решение треугольника авс по стороне и прилежащим углам.

( A ) = 63,58083333 (угол переведен без минут)

( B ) = 42,34972222 (угол переведен без минут)

Sin A = 0,89556297

Sin B = 0,673654124

( C ) = 180 – ( ( A ) + ( B ) ) = 74,06944445

Sin C = 0,9611595071

Найдем АС:

Найдем BC:

Задача № 8 (Билет № 8)

Задача: Рассчитать поправку за центрировку начального направления. Приведенные элементы: угловой - =8030’; линейный – L=0,138м. Длина стороны – D=1407м;

M – Равняется нулю, потому что поправка рассчитывается за начальное направление

Задача № 9 (Билет № 9)

Задача: Рассчитать поправку за центрировку. Измеренное направление М =7439’ Приведенные элементы: угловой =1000’; линейный – L=0,019м. Длина стороны – D=1407м;

Задача № 10 (Билет № 10)

Задача: Нанести точку (А) на карту по ее прямоугольным координатам . Определить ее геодезические координаты (B_a, L_a) и высоту H_a.

Сначала находится квадрат, в котором находится точка А. По координатам сетки. Потом не целая часть делится внутри квадрата, и отмечается точка. Высота определяется по горизонталям, сечение зависит от масштаба.

Подробней на консультации.

Задача № 11 (Билет № 11)
