Вопрос 39

Высота остаточного гребешка:

При точении на обработанной поверхности всегда остаются небольшие остаточные гребешки, высота которых зависит от величины подачи и геометрии резца (радиуса резца при вершине главного и вспомогательного углов в плане и и др.). Общая высота микронеровностей складывается из расчетной (теоретической) части шероховатостей и шероховатостей, возникающих от технологических факторов Практически считается, что припуск на чистовую обработку должен быть в 2-4 раза больше высоты остаточных гребешков после чернового прохода. Такая величина припуска на чистовые проходы обеспечивает удаление не только шероховатости чернового прохода, но и деформированного (наклепанного) слоя.

Вопрос 30

Вспомогательный задний:

Вспомогательный задний угол α1 — угол между вспомогательной задней поверхностью резца и плоскостью, проходящей через его вспомогательную режущую кромку перпендикулярно основной плоскости.

Вопрос 32

Угол резания:

Угол резания – это угол между плоскостью резания и плоскостью, касательной к передней поверхности инструмента, устанавливаемый в сечении плоскостью, проходящей через заданную точку главной режущей кромки.

Вопрос 14

Главная режущая кромка:

Главная режущая кромка 6 образуется пересечением передней и главной задней поверхностями. Она выполняет основную работу резания.

Главные режущие кромки выполняют основную работу резания. Поперечная кромка между ними оказывает вредное влияние на процесс резания, так как она не режет металл, а соскабливает его и увеличивает нагрузку на сверло. Поэтому в практике сверления при значительных диаметрах сверл производят подточку перемычки. Передний и задний углы сверла переменные: передний угол уменьшается к центру сверла, а задний угол, наоборот, увеличивается. Таким образом, угол заострения перьев сверла остается постоянным. Угол наклона режущих кромок сверла 2q меняется в зависимости от свойств обрабатываемого материала.

Вопрос 10

Задняя вспомогательная поверхность:

Вспомогательная задняя поверхность – поверхность, обращённая в процессе резания к обработанной поверхности.

Вопрос 25

Главный передний угол:

Главный передний угол - это угол между плоскостью, касательной к передней поверхности инструмента, и основной плоскостью, устанавливаемый в сечении плоскостью, проходящей через заданную точку главной режущей кромки. Угол считается отрицательным, если основная плоскость, проведённая через точку главной режущей кромки, проходит через тело инструмента.

Вопрос 8

Задняя главная поверхность:

Главная задняя поверхность – поверхность, которая обращена в процессе обработки к поверхности резания.

Вопрос 27

Угол заострения:

Угол заострения – это угол между плоскостями, касательными к передней и главной задней поверхностям рабочей части инструмента, устанавливаемый в сечении плоскостью, проходящей через заданную точку главной режущей кромки.

Вопрос 54

Обрабатываемая поверхность:

Обрабатываемая поверхность – поверхность, которая совместно с обработанной определяет форму сечения срезаемого слоя.

Вопрос 20

Вспомогательная секущая плоскость:

Вспомогательная секущая плоскость – плоскость нормальная к проекции вспомогательной режущей кромки на основную плоскость .

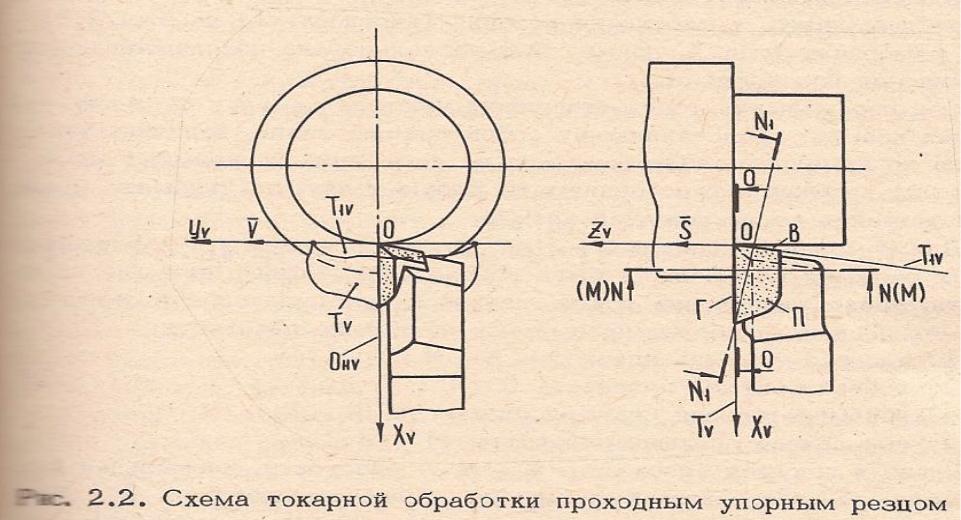

Следует отметить, что плоскость N — N — используется для измерения углов, характеризующих режущий клин только на участке главной режущей кромки, а плоскость - только на участке вспомогательной режущей кромки.
