47. Измерительные схемы терморезистивных измерительных преобразователей

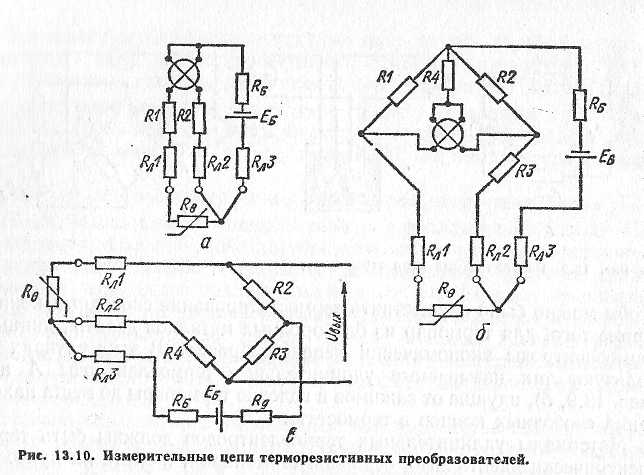

Для измерений выходных сопротивлений терморезистивных преобразователей широко используют логометрические и мостовые измерительные цепи. Для уменьшения влияния на результат измерения сопротивления соединительных проводов в логометрической схеме (рис. 13.10, а) применяют трехпроводное подключение терморезистивного преобразователя к логометру. Сопротивление линии Rл3 в этой схеме включено последовательно с источником питания и не влияет на результат измерения, а сопротивления Rл1 и Rл2 — последовательно с соответствующими сопротивлениями параллельных цепей логометра, что значительно уменьшает их влияние на показания последнего.
Более совершенной является мостовая логометрическая схема (рис. 13.10, б), в которой сопротивления линий Rл1 и Rл2 суммируются с сопротивлениями двух соседних плеч моста Rθ и R3 и при Rлl = Rл2, R1 = R2 и Rθ = R3 их влияние на показание логометра будет устранено. С изменением сопротивления Rθ равенство Rθ = R3 нарушается, однако влияние сопротивлений линий остается незначительным, если они малы по сравнению с сопротивлениями плеч моста.
Измерение выходных сопротивлений терморезистивных преобразователей с помощью неуравновешенных мостов осуществляется в большинстве случаев по схеме рис. 13.10, в. Если при некотором начальном значении сопротивления Rθн термопреобразователя мост уравновешен, напряжение разбаланса, вызванное отклонением Rθ от начального значения, может быть определено из выражения
где
—
изменение сопротивления терморезистора.
48.Методы и средства измерения моментов.
Для измерения моментов используют следующие методы:
1.Тензометрический, при котором момент определяется косвенно;
2.Динамометрический, при котором момент определяется также косвенным способом;
3. По уровню жидкости (величине тока) в специальных муфтах скольжения: гидравлическая, электромагнитная.
49.Методы и средства измерения угловой скорости и перемещения.
Емкостные преобразователи перемещения
Основной чувствительный элемент емкостного преобразователя является электрю., конденс., емкость которого зависит от диэлектрической проницаемости среды между его обкладками, площади обкладок и зазора между ними.
б
– константа, х – переменная
S=dc/dx=E0∙ER∙b/б - чувствительность
C
b
Величина зазора очень сильно влияет на величину чуствительности C=C0 + CE = E0(Q+Qe(E-1))/б, Q - площадь перекр., обкл. конц. по воздуху Qe – площадь диэлектрического материалом с проницаемостью Е. Разновидностью этого класса явл. имеющий 2 неподвижную пластины и 1 подвижную пластину примен., для измерения угловых перемещений.
Преимущество е.П.: 1.Простая конструкция. 2.Возможность измерения сверхмалых перемещений с высокой чувствительностью.
Недостатки: 1.Влияние загрязненности и влажности окружающей среды на выходные характеристики преобразователя. 2.влияние эффекта стекания зарядов с одной обмотки конденсата на другую. 3.нелинейнеость характеристик. 4.необходимость использования специальных схем включения Е.П.
Область применения Е.П. –измерение давления рабочей жидкости через малые перемещения чувствительного элемента; -измерение расхода жидкости; -измерение уровня жидкости; -измерение влажности жидкости.
С хемы включения Е.П.
а) генераторная схема
Преимущество: 1.измерение с высокой точностью.
Недостатки: 1.измерение усл., резонанса в следствии колеб., температуры окружающей среды и т.д.
б) мостовая схема:
U=(2*U(C1-C2))/(C1+C2+(2*C1*C2/C3))
Из 2 рассмотренных cхем чаще всего применяется мостовая схема имеющая высокую чувствительность и малую погрешность.
Дифференциальные Емкостные преобразователи применяются для измерения сверх малых перемещений с высокой точностью получения результата. В них происходит практически полня компенсация аддитивной погрешности вызванной влиянием температуры окружающей среды и частичная компенсация мультипликативной погрешности обусловленная влиянием колебания питающего напряжения на коэффициент усиления.
Преимущество исп. Е.П.:
1.возможность формирования требуемой функции преобразования; 2.возможность измерения параметров быстропротекания физ. процессов. 3.незначительная сила притяжения между обкладками преобр., что не вызывает дополнительной погрешности.
Источники погрешности Е.П. 1.темпер. погрешность – обусловлена влиянием температуры окружающей среды на конструктивные параметры преобразователя. 2.обусловлена эффектом стекания заряда и возникновением токов утечки (для уничтожения этой погрешности необходимо увеличить частоту пит., напряжения и уменьшить внутренней сопротивления преобразователя). 3.влиянием емкости соедин., проводов и соединением связи между ними.
