31. Характеристики средств измерения в статике и динамике
В СТАТИКЕ
1. Уравнение преобразования – связывает функционально входную ИВ и выходную величину средства измерения
Может задаваться таблично, графиком или функциональной зависимостью.
2. Коэффициент преобразования (статический)
3.1 Чувствительность – характеризует степень реагирования средства измерения на измерение входной ИВ (абсолютная).
В статике чувствительность совпадает с коэффициентом преобразования.
3.2 Относительная чувствительность.
- безразмерная
величина
3.3 Порог чувствительности – изменение вх. ИВ, вызывающее наименьшее изменение выходной величины без применения дополнительных средств.
4. Функция преобразования - характеризует ф-ю связь между информационными входным параметром и выходной величиной СИ в условиях действия погрешности и с учетом параметров цепи преобразования ИВ.
- погрешности
преобразования
- параметры
преобразования

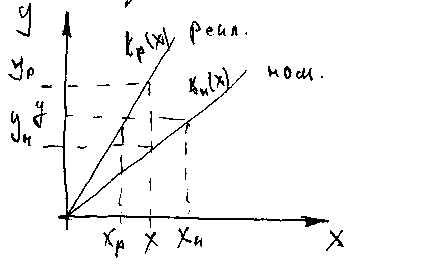

При этом различают номинальную (градуировочную) Ф. П. и реальную.

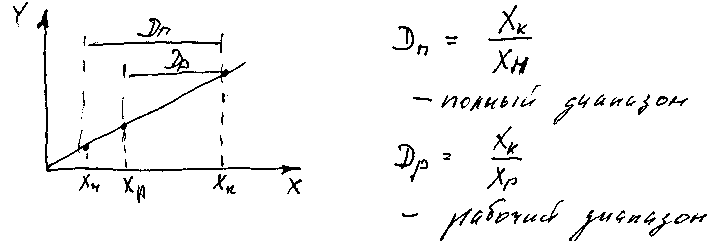

6. Верхний (нижний предел измерения) – наибольшее (наименьшее) входной ИВ, который могут быть измерены с нормативной погрешностью.
7. Показания СИ – значение ИВ, определенное по отчетному устройству и выраженное в принятых единицах.
Где N – отчет (количество делений по шкале), с – цена деления шкалы.
8. Постоянная измерения – величина обратная чувствительности:
9. Кроме основных характеристик любое СИ характеризуется:
1) особенностью конструкторского исполнения;
2) надежностными характеристиками;
3) стоимость;
4) блочность и унифицированность.
В ДИНАМИКЕ
1. Дифференциальное уравнение
2. Передаточная функция
Иначе
- нормированная
передаточная функция
- статический
коэффициент преобразования

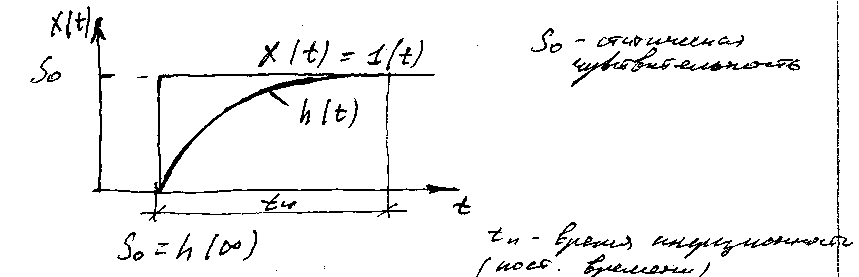

3. Переходная функция

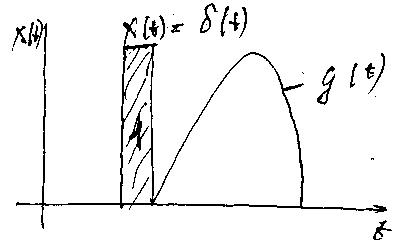

4. Весовая функция
5. Операторная чувствительность
Или
- статическая
чувствительность, К- коэффициент
преобразования
6. Комплексная чувствительность
Под модулем – АЧХ, в степени ФЧХ
32 Порядок оценки чувствтительности средства измерения
Оценить чувствительность можно графически и аналитически.
По определению - Чувствительность – характеризует степень реагирования средства измерения на измерение входной ИВ (абсолютная).
Таким образом, для оценки чувствительности необходимо определить первую производную уравнения преобразования по измеряемому параметру – что и будет чувствительностью средства измерения – аналитический способ.

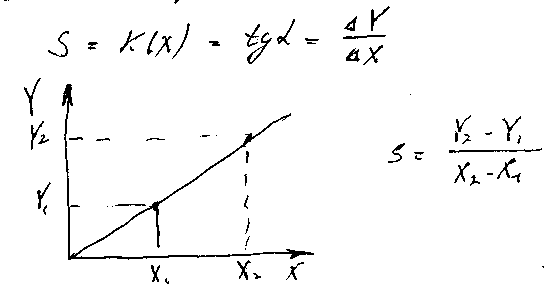

Таким образом для линейной функции преобразования чувствительность представляет собой тангенс угла наклона характеристики (график уравнения преобразования, градуировочная характеристика), а для нелинейного – угол наклона касательной (в случае линеаризации – тангенс угла наклона прямой на данном интервале линеаризации - диапазоне) – графический способ.
Исходя из вышесказанного – чувствительность имеет размерность.
Безразмерная величина – относительная чувствительность:
Следует отметить, что при оценке чувствительности часто используют определение порога чувствительности - изменение вх. ИВ, вызывающее наименьшее изменение выходной величины без применения дополнительных средств.
