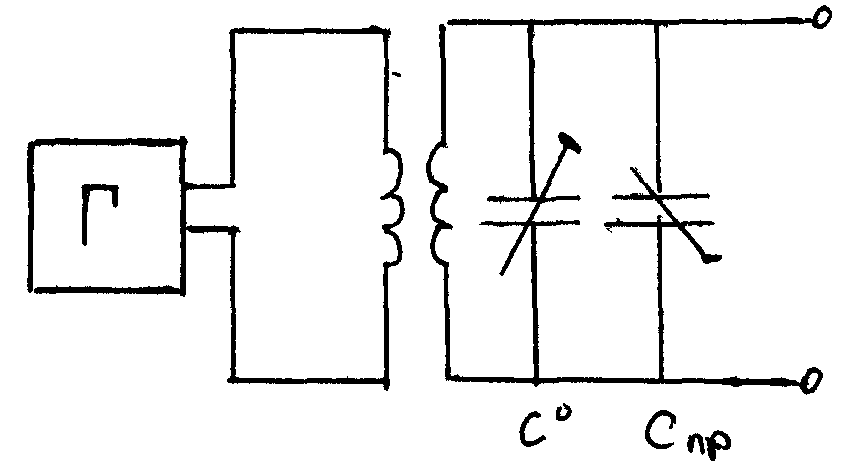

1. Генераторный

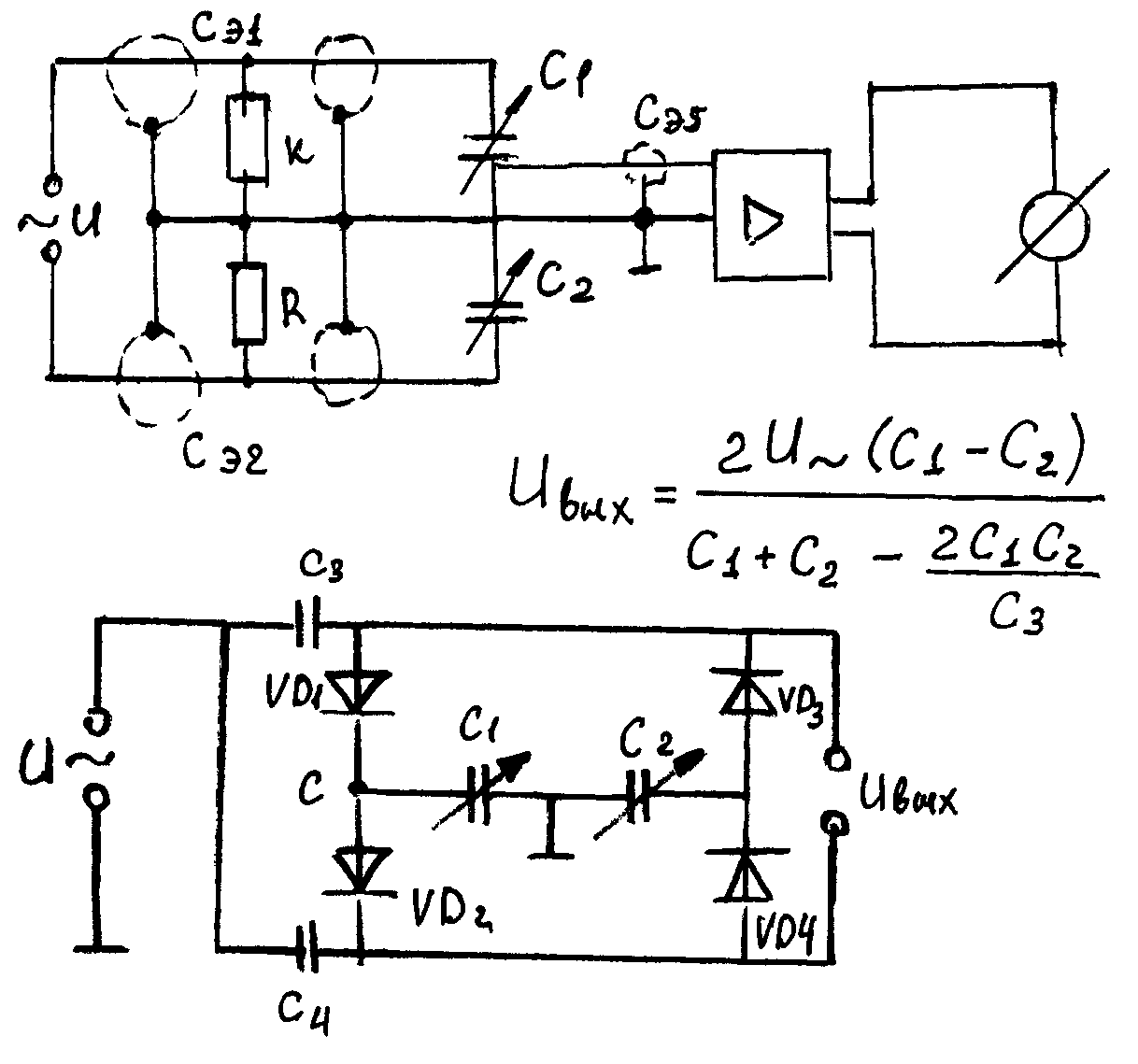

2. Мостовая измерительная (схема как правило применяется для дифференциальных мостовых преобразователей).

Преимущественно мостовых схем включения является высоко чувствительность и малая погрешность.

Преимущества ёмкостных:

1. Возможность измерения быстропротекающих процессов.

2. Возможность создания измерительных преобразователей с требуемой функцией преобразования.

3. Незначительная сила притяжения между обмотками, что не вызывает дополнительные погрешности.

Недостатки:

1. Сложность технической реализации.

2. Влияние запылённости и загрязнённости шахтной атмосферы.

Погрешности ёмкостных ип.

1. Температурная – связана с изменением линейных размеров при колебаниях температуры ( аддитивная погрешность).

Аддитивная погрешность как правило устраняется дифференциальной схемой включения.

2. Обусловленная внешним током утечки.

Для устранения этого вида погрешности необходимо уменьшить внутреннее сопротивление преобразователя и увеличивать частоту питания с 50Гц до

5 – 6кГц.

3. Влияние ёмкости экранов соединительных проводов при измерении влажности и вибрации.

Влияние этой паразитной ёмкости может быть устранено в мостовой измерительной схеме.

Серийно выпускаемые ёмкостные уровнемеры которые позволяют измерять уровень жидкости в резервуарах до 5 – 6 тонн. Типы ГРУЗ (РУС).

Индуктивные измерительные преобразователи перемещения.

Принцип действия основан:

1. На изменении индуктивности катушки.

2. На изменении активного сопротивления обмотки.

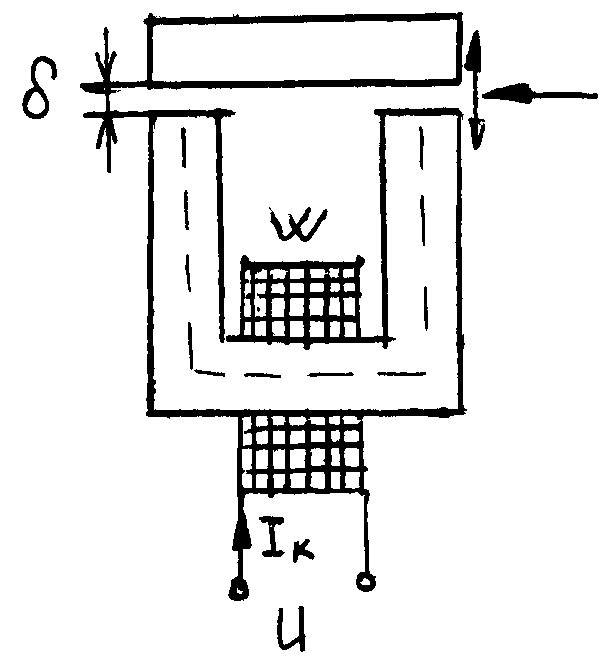

Индуктивный преобразователь представляет собой катушку индуктивности полное сопротивление которой изменяется при взаимном перемещении элементов магнитопровода.

Н – напряжённость магнитного поля

μ₀ – магнитная проницаемость магнитопровода,

S – площадь перекрытия.

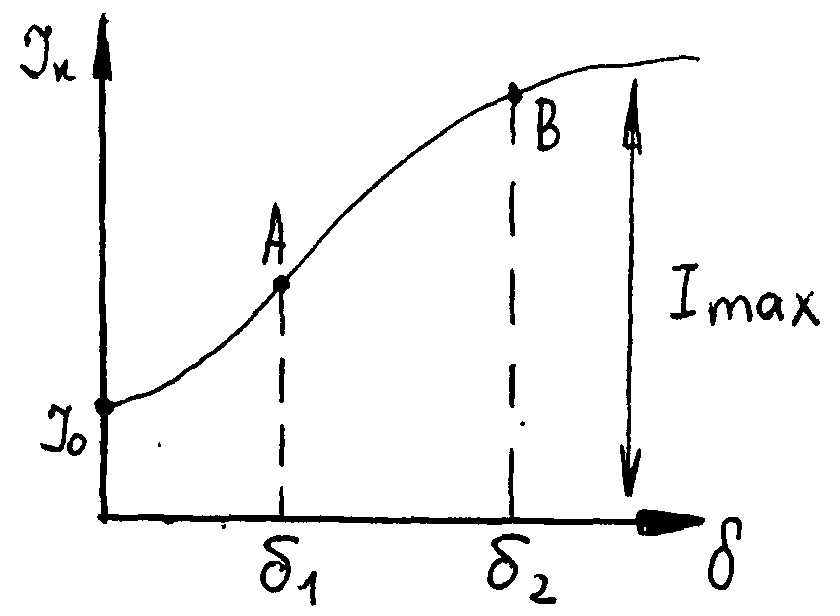

С увеличением расстояния перемещения δ уменьшается чувствительность.

На величину Z оказывает влияние площадь перекрытия подвижного магнитопровода неподвижное и величина зазора.

Преимущество использования индуктивного преобразователя:

1. Простота конструкции.

2. Возможность измерения сверх перемещений с высокой чувствительностью.

Недостатки:

1. Нелинейная функция преобразования.

2. Наличие аддитивной погрешности вызванное влиянием температуры на активное сопротивление обмотки.

3. Значительная сила притяжения подвижного магнитопровода к неподвижному, что вызывает дополнительную погрешность.

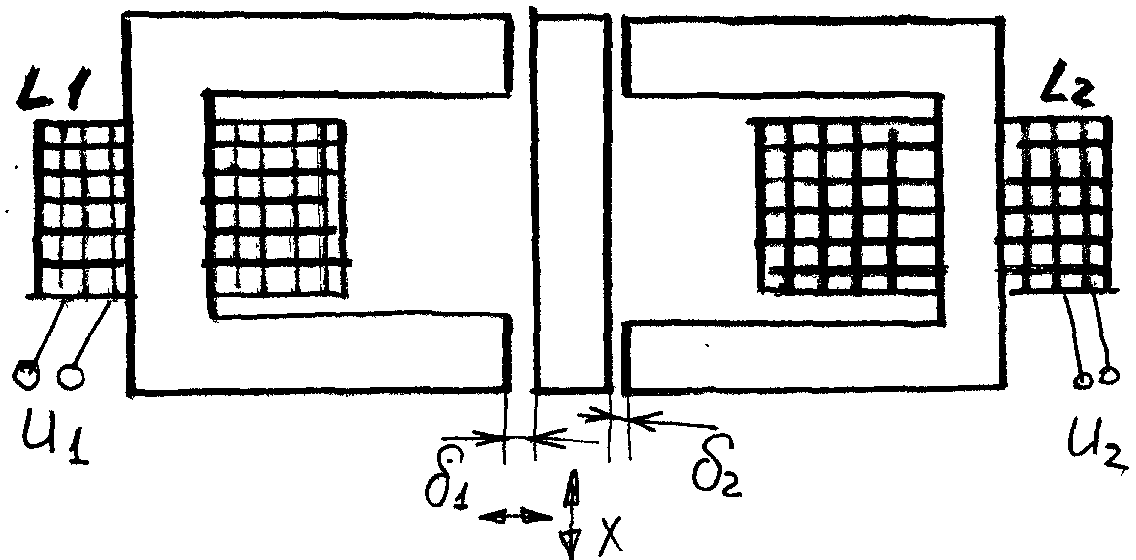

Все недостатки индуктивных ИП могут быть устранены в дифференциальном индуктивном преобразователе имеющем определённую схему включения.

Преимущество дифференциальных индуктивных преобразователей:

1. Линейность функции преобразования на значительном участке диапазона измерения.

2. Значительно меньшая сила притяжения действующая на якорь.

3. Выходное напряжение преобразователя меньше всего зависит от величины и частоты питающего, т.е. при отсутствии перемещения нулевой точки обладает большой стабильностью характеристик.

4. По сравнению с одинарным дифференциальный имеет чувствительность выше в 2 раза.

5. Значительно снижается аддитивная погрешность.

Недостатки:

1. Влияние колебаний частоты питающей сети.

2. Изменение напряжения питания вызывает изменение магнитного сопротивления и чувствительности измерительного преобразователя.

3. Колебания температуры окружающей среды вызывает изменение магнитной проницаемости материала магнитопровода а следовательно вызывает аддитивную погрешность.

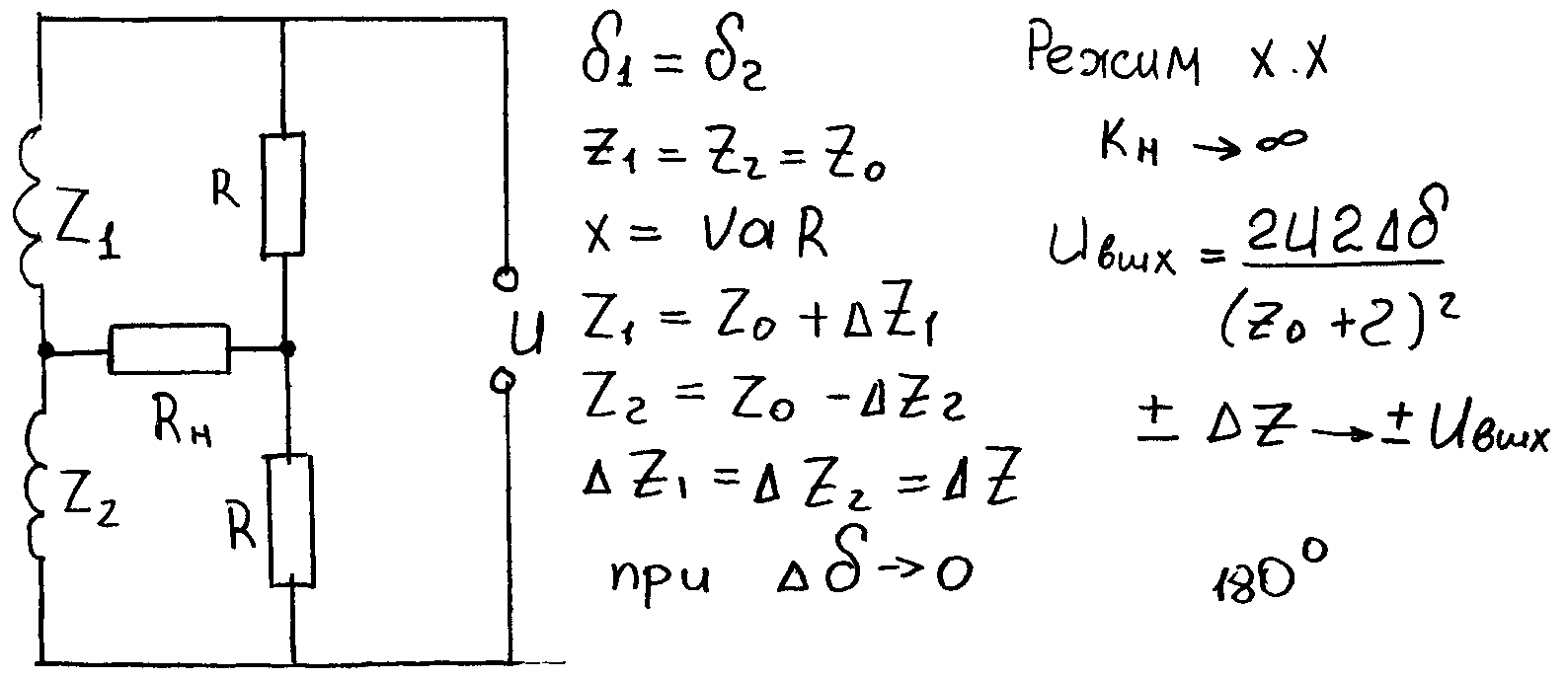

Схема замещения:

Чувствительность:
