Схемы включения реостатных преобразователей.

Для устранения включения нагрузки применяют потенциометрическую схему включения.

 - коэффициент относительного измерительного преобразователя

 - коэффициент реостата

1. Работа преобразователя без нагрузки в режиме холостого хода

2 ) Работа преобразователя с нагрузкой

г де Ri – внутреннее сопротивление источника ЭДС

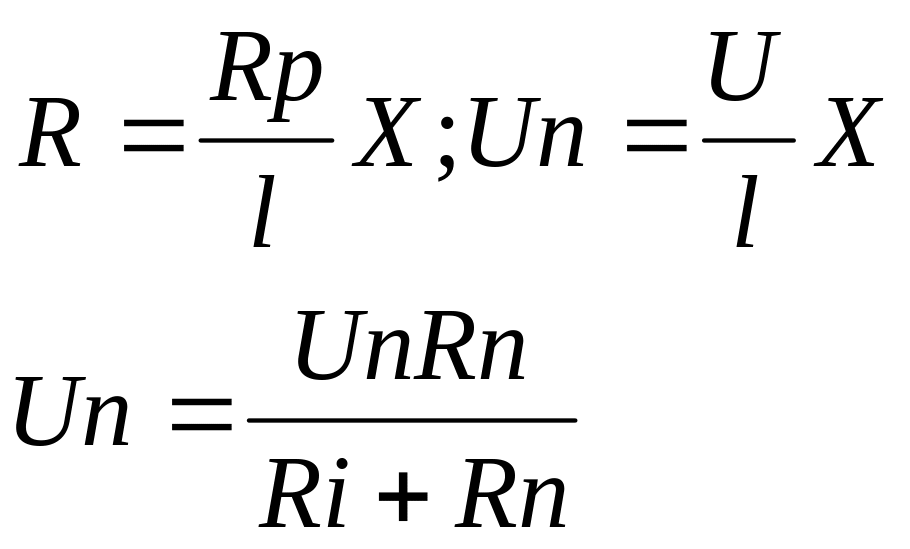

По схеме замещения внутренние сопротивления определяется из выражения

(4)

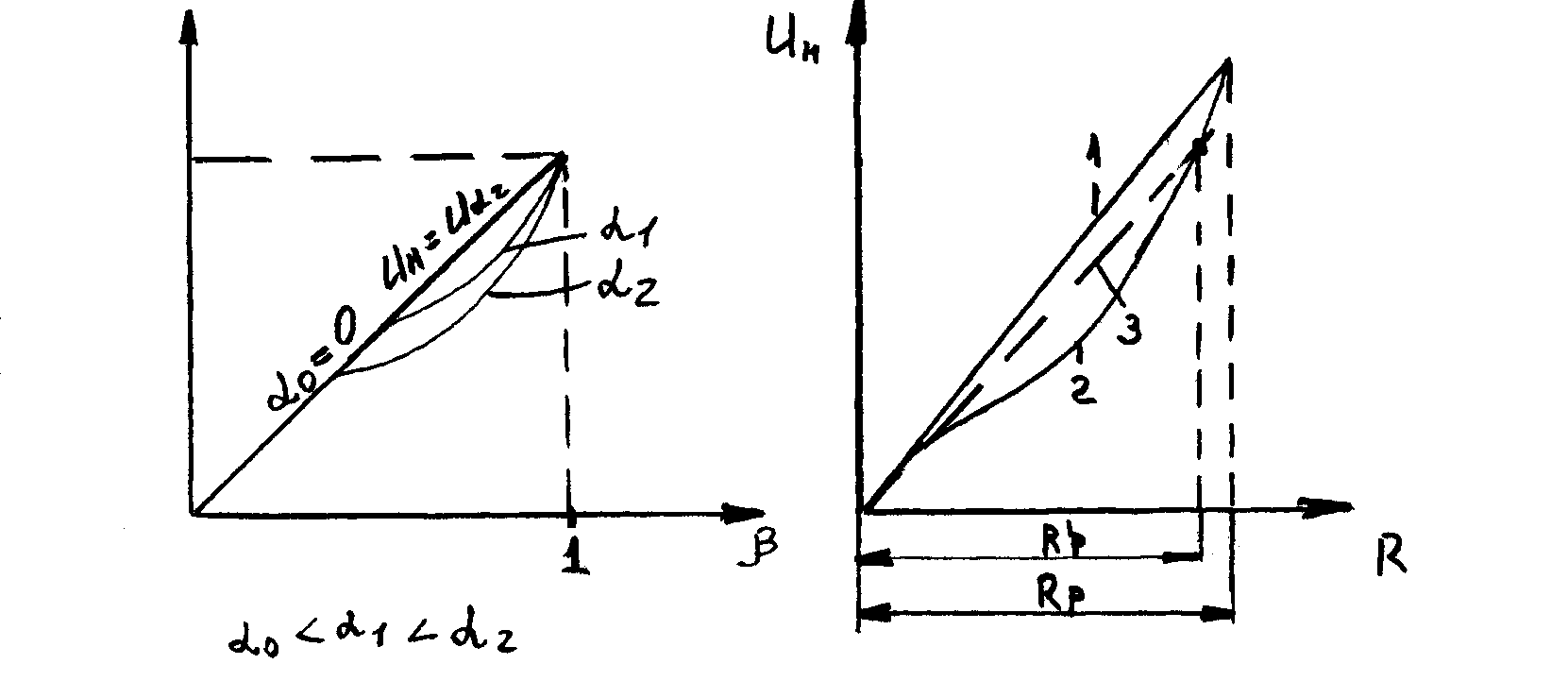

Используя выражение 4 построим графическую зависимость

А нализ выражения (4) показывает, что для уменьшения погрешности необходимо увеличивать сопротивление Rн т.к. это не всегда предоставляется возможным, то необходимо включать специальный потенциал в схему с Rдоб.

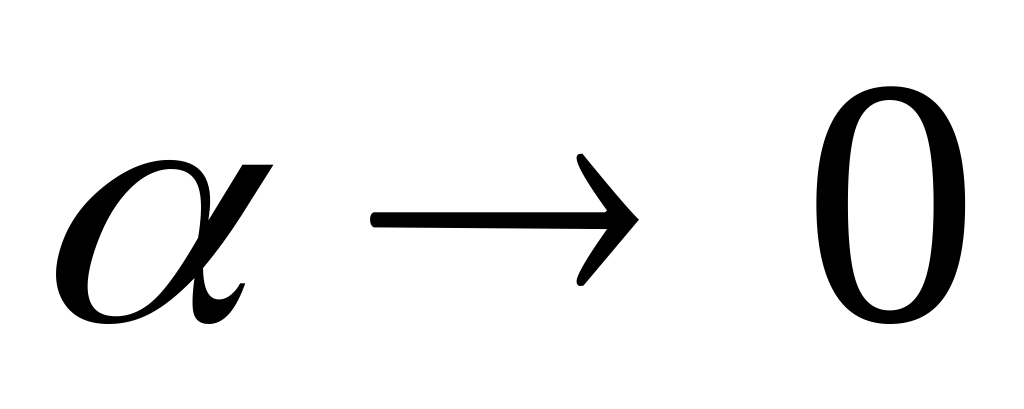

При α₀ = 0 влияние нагрузки практически несущественно и Uk = βU и ΔU=Uн-Ux – выступает как источник погрешности.

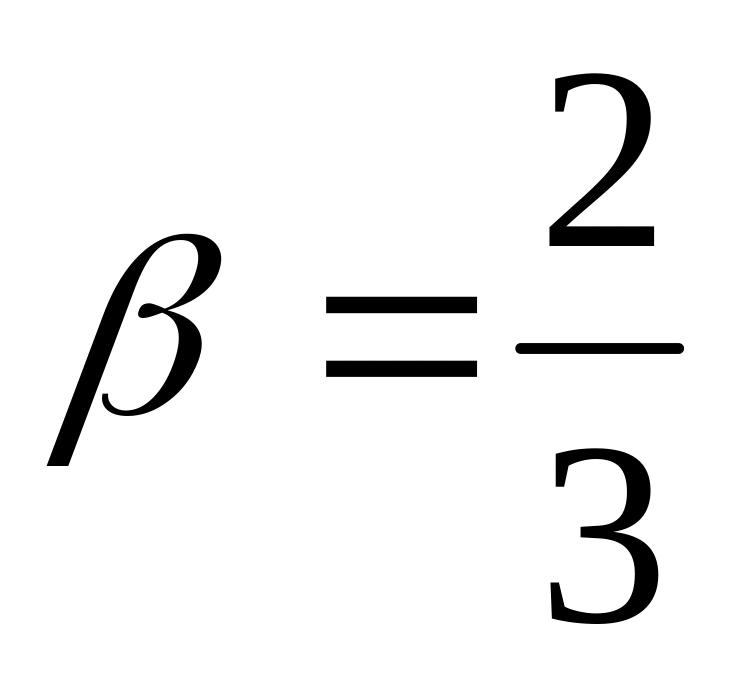

Минимальная погрешность реостатного преобразователя определяется величиной коэффициента β

при и α >0,1 γ u 0,15α

Выражение для нахождения:

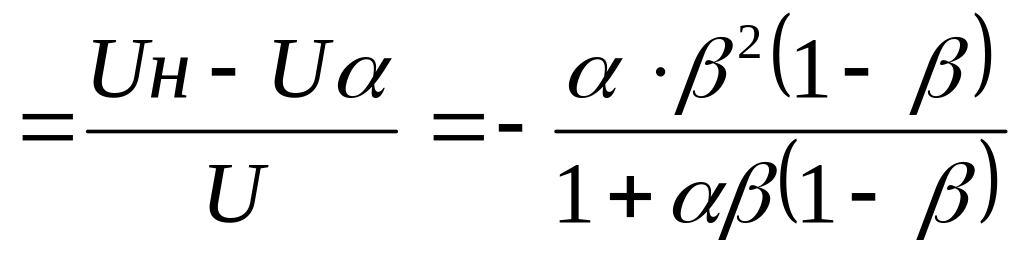

γu (5)

Анализируя выражение (5) мы можем заметить, что при уменьшении

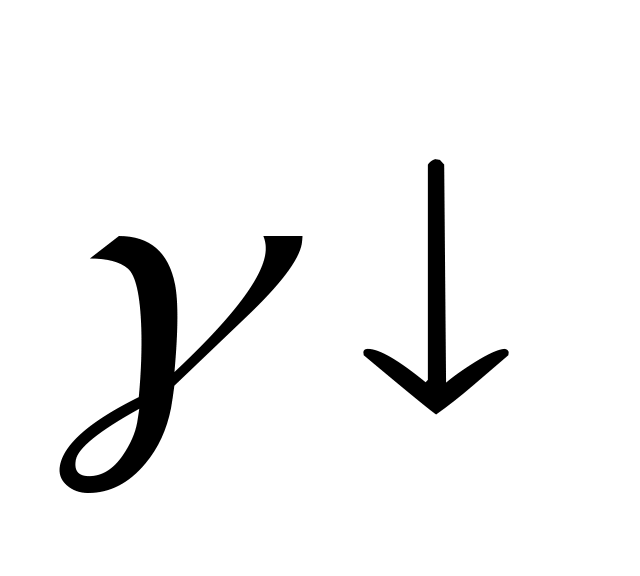

существенно снижается .

Источники погрешности реостатных преобразователей.

1.

погрешности температур ;

для большинства реостатных преобразователей погрешность равна

γ_t = 0,1%/10 ⁰С.

2. Погрешность дискретизации обусловлена переходом движка реостата с одного витка на другой;

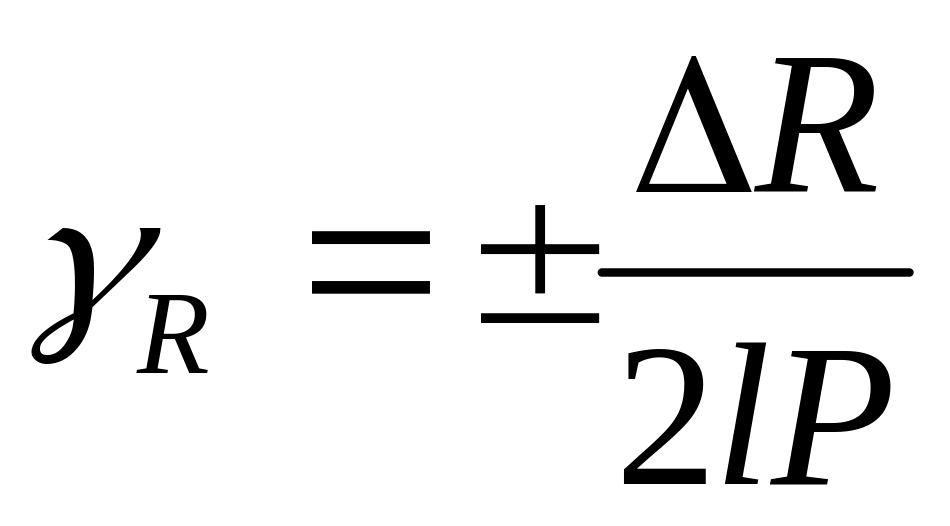

основная погрешность

Основная погрешность дискретизации составляет 0,03 – 0,1%.

3. Погрешность обусловленная влиянием сил трения при перемещении движка.

Емкостные преобразователи перемещения.

Основным чувствительным элементом этого преобразователя является электролитический конденсатор ёмкость которого зависит от диэлектрической проницаемости среды площади обкладок и расстояние между ними.

(1)

Q – площадь,

δ – расстояние.

1. δ = const x= Vap

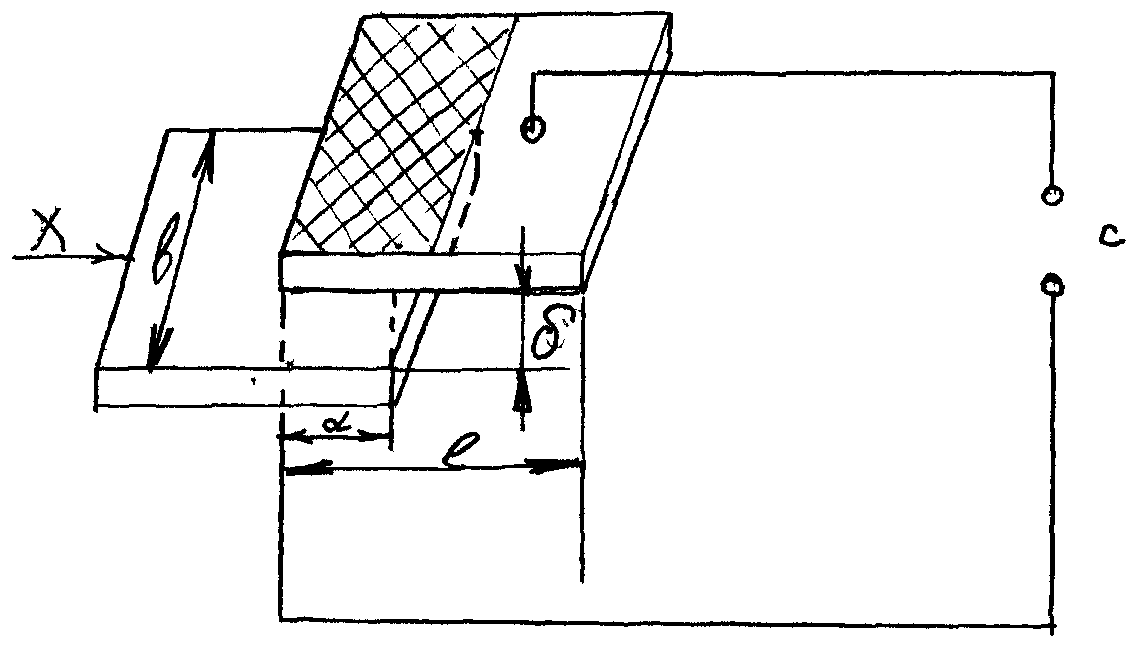

Параллельное перемещение друг относительно друга обкладок и постоянное

р асстояние между ними.

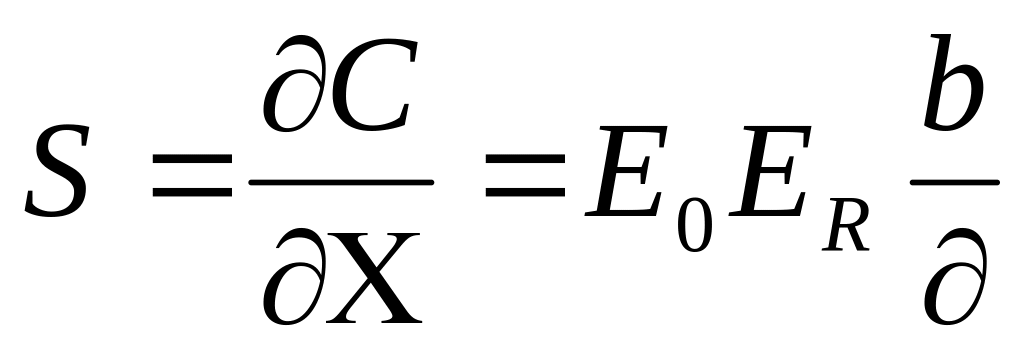

- чувствительность (2)

2. Предусматривает изменение зазора или расстояния при строго фиксированном положении друг относительно друга обкладок конденсатора.

С

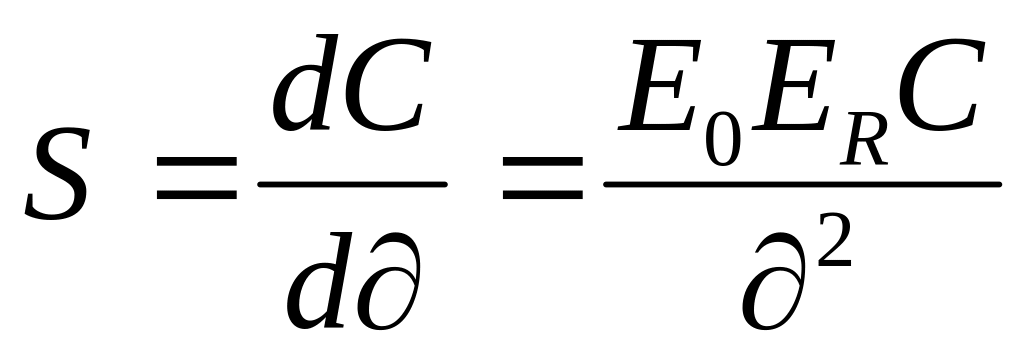

чувствительность -

С₀ – вызвано наличием кривых оферентов.

С_max – определяется наличием конечного размера обмоток конденсатора.

С увеличением зазора чувствительность будет уменьшаться.

Вывод 1: анализ выражения показывает, что при изменении зазора чувствительность изменяется в большей степени.

Вывод 2: для повышения чувствительности желательно спроектировать ИП с min величиной зазора, что определяется техническими характеристиками ёмкостного преобразователя.

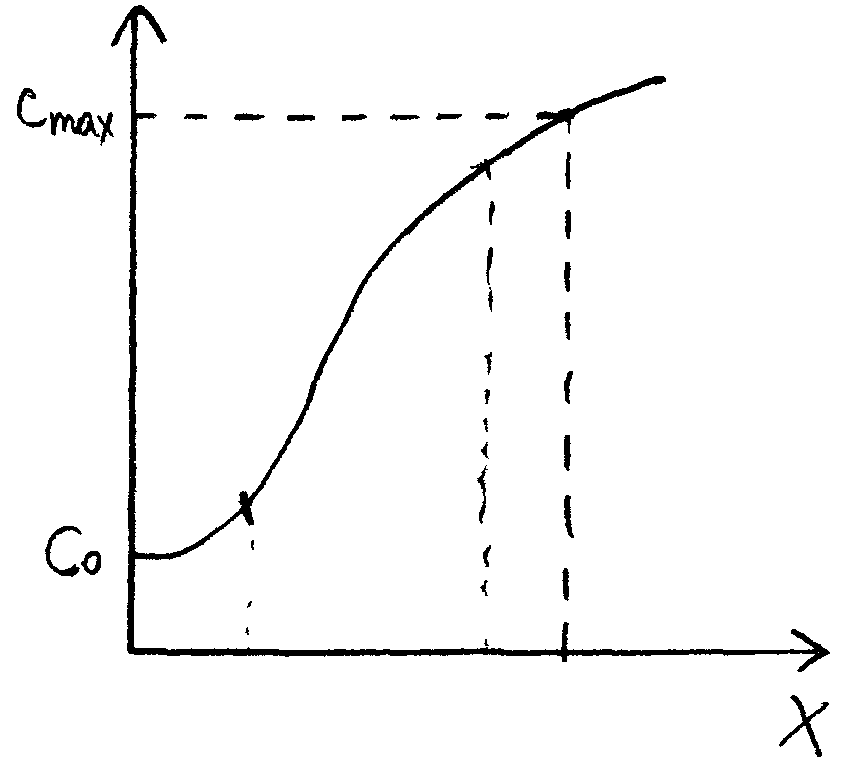

Вывод 3: функция преобразователя не линейная, а следовательно необходимо выбирать какой то её участок и использовать в качестве рабочего диапазона.

2. С изменением диэлектрической проницаемости между обкладками конденсатора

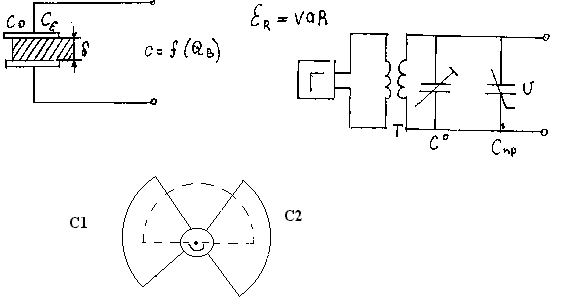

Разновидностью этого типа является дифференциальный ёмкостной преобразователь имеющий две неподвижные С1 и С2 и одну подвижную пластины.

С помощью этого преобразователя можно достаточно точно измерить угловые перемещения (угол поворота подвижной обкладки конденсатора).

Схема включения ёмкостных преобразователей.

Существует два вида включения ёмкостных преобразователей:
