Пьеза электрические преобразователи силы и давления.

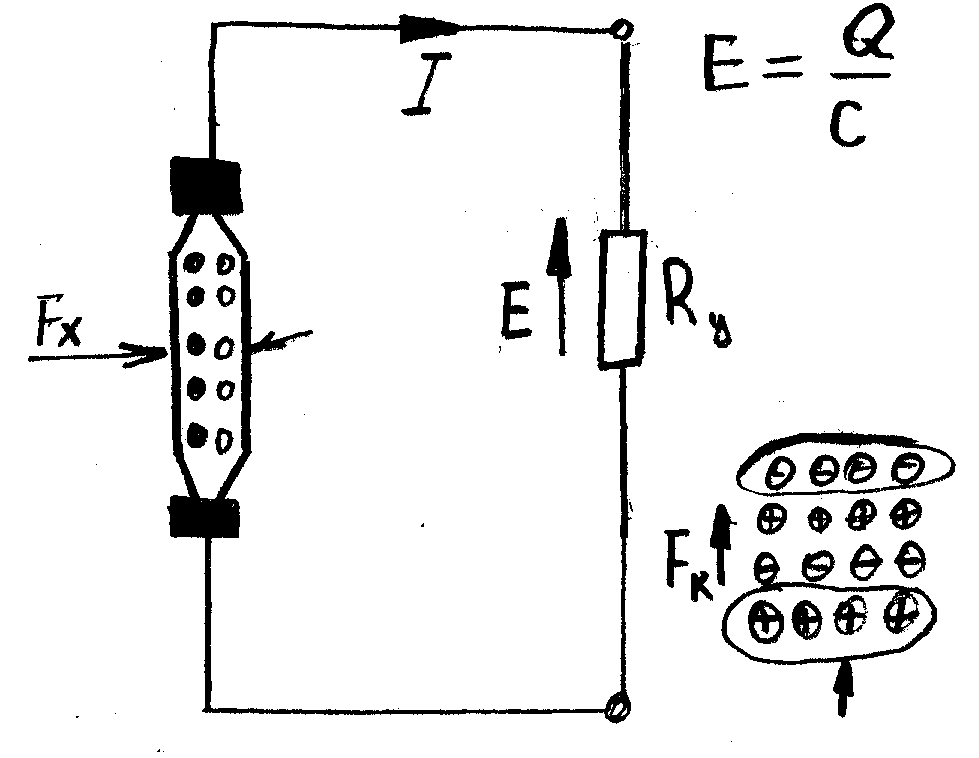

Принцип действия основан на обратном пьеза эффекте который возникает в материале обладающем данными свойствами
Q –
заряд, C
– собственная
ёмкость пьезаэлемента.
Если измеряемая сила мало изменяется или является постоянной по величине то измерить её пьезаэлектрическим датчиком тяжело, однако все изменения усилия и давления будут достаточно точно фиксироваться в силу того, что будет отсутствовать инерционность пьезаэлемента т.е. эти преобразователи безинерционны.
Преимущества:
Линейная функция преобразования,
Высокая чувствительность особенно при использовании кварца,
Высокая стабильность характеристики (строение кварцевой плоскости за десять лет вызывает нестабильность его характеристики 0,05%; точность до
10-5 – 10-6),
Высокое выходное сопротивление, что удобно использовать при согласовании с электроустройствами.
Недостатки:
Эффект ………….. зарядов.
Особенность при использовании в условиях влажной шахтной среды,
Зависимость пьезаэлектрических преобразователей от температуры для большинства пьезаматериалов коэффициент d11 остаётся постоянным и несущественно изменяется при изменении температуры до 120 –180 0С и пьзакерамических ЦТС (115 – 130). При нагревании пьзаэлемента до точки Кюри обратный пьезаэффект исчезает и не восстанавливается.
Средство измерения скрытой и открытой границы породы угля.
ДПУ- для открытой границы раз дола порода угля устанавливается отлично в изменениях физических свойств породы и угля, а затем по ним делается вывод в каком направлении регулировать добычу угля.
При скрытой границе раздола измеряется толщина оставления в почве или крова слоя породы.
Для измерения границы порода уголь используют следующие основные методы:
Механический - при этом способе оценивается зонами усилий на резание специальным чувствительным элементом помещенном на измерительном зубке исполнительного органа при работе комбайна по породе и углю.
Этот способ имеет существенный недостаток:
а) Недолговечность,
б)
Механоакустический способ. Принцип действия состоит в образовании колебательного отклонения на механическое воздействие резца с углем или породой. В качестве чувствительного элемента на рабочих частотах за 1 МГц применяются проволочные преобразователи сопротивления, а на частотах до 200 кГц применяются пьезаэлектрические преобразователи. Также как и при механическом способе эти чувствительные элементы устанавливаются на измерительном резце. Для измерения используется высокочастотная составляющая усилие резания. Граница порода уголь оценивается по изменению декремента затухания высокочастотных колебаний на уголь и породу.
Радиоизотопный предусматривает использование источника и приемника γ-излучению. Выход сигнала определяется частотой следования электрических импульсов или скоростью счета этих импульсов, которые определяются пропорциональностью числу регистрированных квантов.
Преимущества:
Безконтактность метода,
Высокая чувствительность определяет границы раздела порода уголь.
Недостатки:
Не безопасность.
