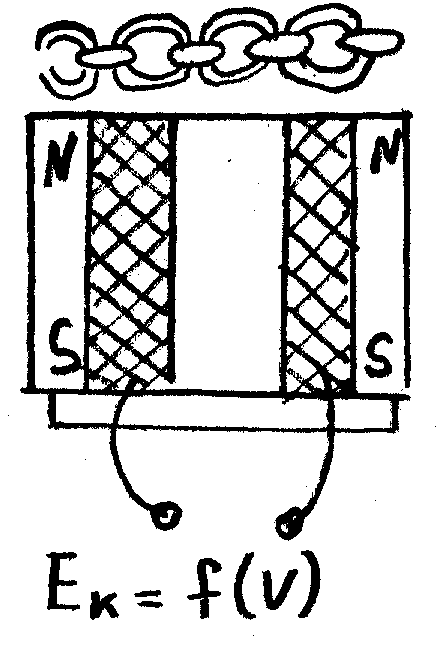

Магнито – индукционный преобразователь.

П

1. При перемещении цепного тягового органа имеющего …………. структуру намагничиваемую системой преобразователя происходит изменение его магнитного сопротивления; чем больше скорость V тем интенсивнее смещение магнитного сопротивления а значит выше выходная ЭДС.

Преимущества:

1. Простота конструкции;

2. Возможность работы условиях;

ринцип действия.

3. Малые затраты на обслуживание.

Недостаток:

1. Невысокая точность;

2. Как элемент САУ является нелинейным измерительным звеном.

Средства измерения уровня жидких и твёрдых материалов.

В системе шахтной автоматики при изменении уровня жидких материалов широкое применение:

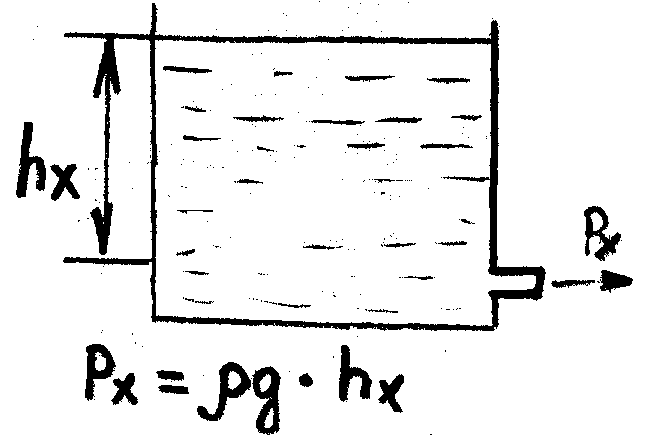

1 ) Гидростатические

2) Поплавковые бывают:

а) постоянного погружения,

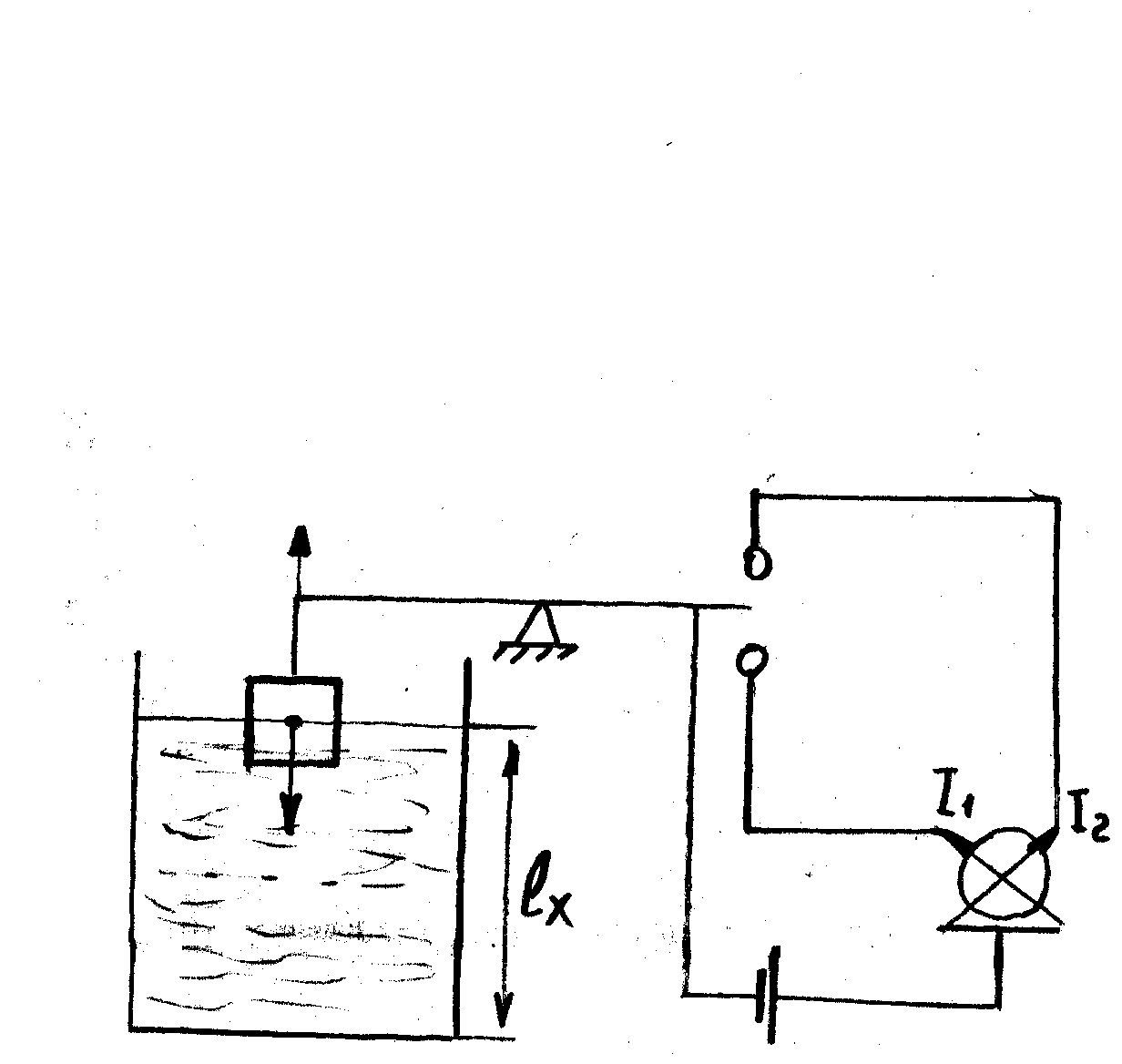

б) обычная поплавковая система,

г

Для постоянно погруженного поплавка уровень связан с параметрами поплавка через выражение

де G – вес,

S - площадь,

γ - удельный вес жидкости.

Усилие на перемещение подвижной части зависит от площади поплавка и уровня .

Абсолютная погрешность , т.е. погрешность может быть ещё больше снижена.

Ёмкостные уровнемеры.

Принцип действия основан на изменении ёмкости двух цилиндрических конденсаторов один из которых заполнен водой а второй нет.

Величина выходной ёмкости

E₂ – диэлектрическая проницаемость,

h_X – уровень жидкости,

С₀ – ёмкость пустого конденсатора.

На этом принципе построены промышленные ёмкости и уровнемеры РУС позволяющие измерять уровень жидкости в диапазоне от 0,4 до 20 метров с классами точности 0,5; 1; 1,5; 2,5.

Преимущества:

1. Линейные выходные характеристики,

2. Высокая точность.

Недостатки:

1. Загрязнение жидкости в резервуаре твёрдыми частицами, это вызывает дополнительную погрешность вызванную уменьшением диэлектрической проницаемости среды,

2. Плохо работает на уровнях повышенной влажности.

Для измерения уровня сыпучих материалов применяют электродные датчики уровня принцип действия которых основан на изменении проводимости через слой сыпучего материала различной высоты. Кроме того изменение уровня в сыпучих материалов в бункерах осуществляется с использованием радиоизотопных датчиков и ультразвуковых эхолокационных систем.

Методы и средства измерения расхода жидкости и твёрдых сыпучих материалов.

Для измерения расхода жидких сред в угольной промышленности применяются следующие основные типы расходомеров:

Расходомер переменного перехода давления (РППД):

Q – расход,

ρ – плотность жидкости и газа,

α – коэффициент расхода суженной части,

S₀ – площадь поперечного сечения суженного участка.

Преимущества:

1. Высокая точность измерения (до 1%),

2. Возможность дистанционной передачи показаний.

Недостатки:

1. При длительной работе возможно узкое сужение части, а следовательно изменяется коэффициент расхода, из – за чего необходимо вводить поправной коэффициент,

2. Показания расходомера критичных плотностей среды,

3. При наличии твёрдых частиц в жидкости, приводит к выводу из строя отборников давления.
