31 Нормативные и расчётные нагрузки, сочетания нагрузок
Нагрузки:
- Нормативные нагрузки – среднестатичстическая нагрузка Fn - отвечающие условиям нормальной эксплуатации
На нормативные нагрузки рассчитывают сооружения по 2 группе предельного состояния. В процессе эксплуатации конструкции возможны превышения нормативных нагрузок из-за случайных отступлений от условий нормальной эксплуатации.
- Расчётные нагрузки –типовые значения нагрузок,которые получают путем умножения нормативной нагрузки на коэф надежности понагрузке.. F - наибольше возможные нагрузки, кторые могут случайно появиться в период эксплуатации конструкции. Расчёт конструкций по 1 группе предельных состояний производят на расчётные нагрузки.
F = Fn · γf , γf > 1
γf - коэффициент надёжности по нагрузке, значение его получено статистическими методами
На конструкцию или сооружение нагрузки действуют в сочетании друг с другом. Поэтому конструкции рассчитывают на расчётные сочетания нагрузок.
Основные сочетания – состоят из постоянных, длительных и кратковременных нагрузок.
Если в основное сочетание входит 2 или более кратковременные нагрузки, то расчётное значение их умножают на коэффициент сочетания nc=0,9.
Особые сочетания – состоят из постоянных, длительных, кратковременных и одной особой нагрузок.
При составлении особых сочетаний расчётные значения кратковременных нагрузок умножают на коэффициент сочетания nc=0,8, а особую нагрузку на коэффициент nc=1, т.е. без снижения.

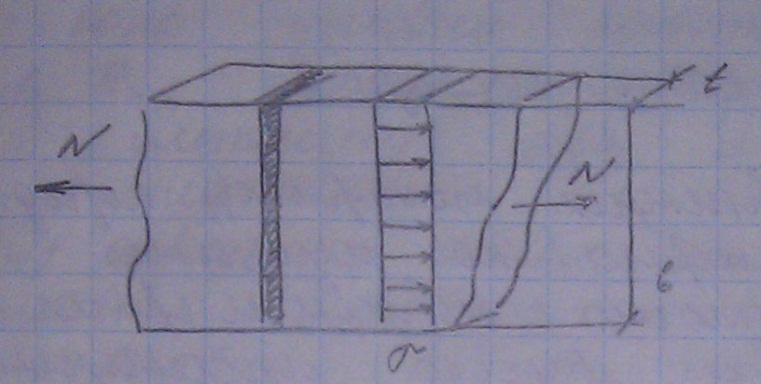

32. Работа и расчет стыковых сварных швов
Рисунок из лк
σ=N/Lw*t≤Rwy*γc
N-услиие,
t-рабочая толщина шва
lw-расчетная длинна шва равная его полной длинне если начало и конец шва выведены за пределы стыка,в противном случае lw=b-2t
Rwy-расчетное сопротивление шва.
Принимается:1)при сжатии:Rwy=Ry(расчетное сопротивление металла)
2)при растяжении,при наличии методов физического контроля шва Rwy=Ry,при отсутствии метода контроля Rwy=0,85Ry
3)при срезеRwy=Rs
33. Типы сечений сплошных и сквозных центрально сжатых колонн,решетки колонн
Сечение центрально сжатых колонн может быть сплошным или сквозным
Наиболее рациональны равноустойчивые не центральносжатые колонны т.е.когда лx=лy
Колонна состоит из 3 основных частей:база стержень оголовок
В настоящее время основным типом сечения колонн явл.двутавровое. следуя принципу равноустойчивости получается что ix=0,43h, iy=0,21b, b2h
b – из условия равноустойчивости колонны
Необходимо обеспечить зазор b1 в пределах100-150мм для обеспечения возможности окраски
y – свободная ось
x – материальная ось
Решетка обеспечивает совместную работу ветвей колонны. Принимается раскосная решетка колонны или безраскосная в виде планок. Раскосная более жесткая но и более трудоемкая.планки создают безраскосную решетку с жесткими узлами. Для предотвращения деформации контура сечения (неизменяемость контура) сквозной колонны ветви соедин.диафрагмами которые устанавливаются через 3-4 м по длине колонны
34 Нормативные сопротивления стали
Основными характеристиками сопротивления материалов силовым воздействиям являются нормативные сопротивления Rн устанавливаемые нормами проектирования строительных конструкций.
Механические свойства материалов изменчивы, поэтому нормативные сопротивления устанавливают на основе статистической обработки показателей механических свойств материалов, выпускаемых нашей промышленностью. Значения нормативных сопротивлений устанавливают такими, чтобы обеспеченность их составляла не менее 0,95.
Значение нормативного сопротивления стали равно значению контрольной или браковочной характеристики, устанавливаемой соответствующими государственными стандартами и имеет обеспеченность не менее 0,95.
Для углеродистой стали и стали повышенной прочности и алюминиевых сплавов за основную характеристику нормативного сопротивления принято значение предела текучести, поскольку при напряжениях, равных пределу текучести, в растянутых, изгибаемых и других элементах начинают развиваться пластические деформации, а сжатые элементы начинают терять устойчивость. Однако в случае, когда переход материала в пластическое состояние выражен нечетко (нет площадки текучести), как, например, в тросах, или когда значения показателей текучести близко подходят к временному сопротивлению (стали высокой прочности), а также в случаях, когда по характеру работы конструкций несущая способность определяется прочностью, а не пластичностью, за нормативное сопротивление принимают значение временного сопротивления. Таким образом, установлены два вида нормативных сопротивлений - по пределу текучести Rтн и временному сопротивлению Rвн.
график из лк
