11. Местная устойчивость поясов колонн.
Сжатые пояса колонн представляют собой длинную пластину нагруженную равномерно распределенными по сечению пластины нормальными напряжениями действующими вдоль её длинной стороны и прикрепленную длинной стороной к стенке двутаврового сечения. Потеря устойчивости такой пластины происходит путем выпучивания (волнообразного) ее краев, середина пластины остается прямолинейной т.к. стенка припятствует её выпучиванию. В колоннах местная устойчивость поясных листов приравнивается к общей устойчивости колонны.
12. Проверка местной устойчивости стенки балок.
Критические напряжения находят
Приравниваем
к
и принимают Сcr
по max
получаем
Касательные напряжения в стенке балки играют большую роль чем нормальные
Приравниваем
к Rs
При постановке поперечных ребер жесткости критические напряжения повышаются
-
отношение большей стороны отсека к
меньшей
Местные напряжения возникают в месте приложения нагрузки к сжатому поясу
совместное действие напряжений

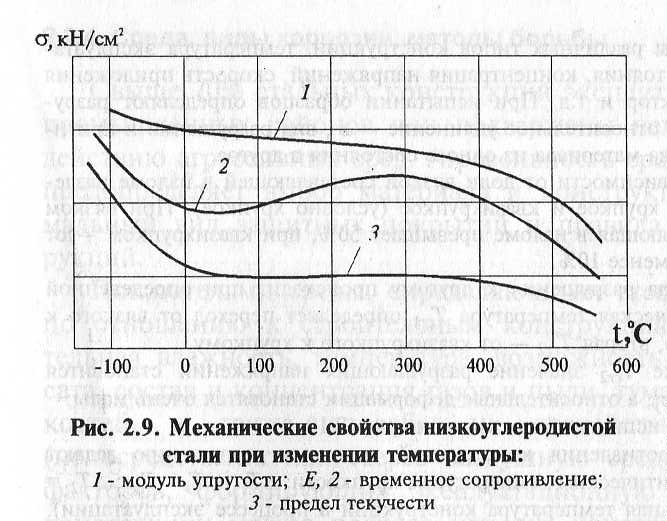

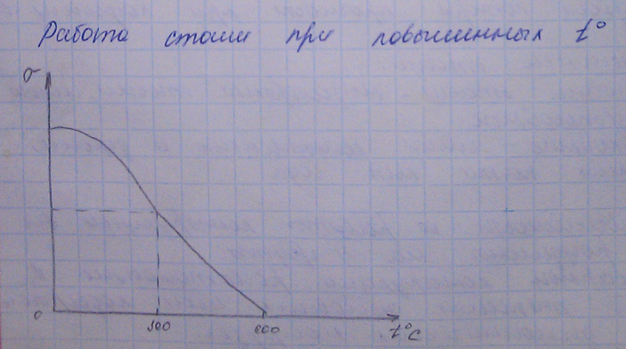

13. Механические свойства стали при нагревании ее до температуры / = 200...250 °С практически не меняются (рис. 2.9). При температуре 250...300°С прочность стали несколько повышается, пластичность снижается. Сталь в изломе имеет крупнозернистое строение и становится более хрупкой (синеломкость). Не следует при этой температуре деформировать сталь или подвергать ее ударным воздействиям.
Нагрев выше 400°С приводит к резкому падению предела текучести и временного сопротивления, а при / = 600...650°С наступает температурная пластичность и сталь теряет свою несущую способность.
При отрицательных температурах прочность стали возрастает, ударная вязкость падает и сталь становится более хрупкой (см. рис. 2.5, 2.9).
график свой.
14.
Местная устойчивость стенки балок от
нормальных напряжений.
Норм напряжения в стенки балки распределены
по высоте сечения неравномерно. Поэтому
они играют меньшую роль в устойчивости
стенки. Определение критического
напряжения:
,где
с – коэф зависящий от степени упругого
защемления стенки в поясах. Принимая
,
минимальное значение с и приравнивая
сигма cr
к R
получаем что стенка может потерять мест
устойчивость от действия одних нормальных
напряжений при лямда w
= 5.5, т.е. будучи очень гибкой
15. Расчет поясных швов составных балок.
=кН/см
– погонная сила на длину
Sf1 – статический момент пояса в опорном сечении;
J1 – момент инерции опорного сечения.
Задаемся параметрами сварки (обычно варят автоматической сваркой) и подбирают катет шва
16. Прочность стали при циклич нагрузках. Многократные повторные нагружения в пределах упругих деформаций не отражаются на дальнейшей работе материала, поскольку упругие деформации обратимы. Нагружение непосредственно после окончания предыдущего цикла при повторной нагрузке с переходом в пластическую стадию ведет к ускорению развития пластических деформаций, поскольку сопротивления развитию их уже были преодолены во время предыдущих циклов (рис. 16, а). При достаточно большом перерыве (отдыхе) упругость материала восстанавливается и достигает пределов предыдущего цикла (рис. 16, б). Это повышение упругих свойств называется наклепом. Оно связано с явлением старения и перераспределением остаточных напряжений во время отдыха. При непрерывной повторной нагрузке происходит, как известно, явление усталости металла, выражающееся в понижении его прочности, приближающейся к некоторой величине сигма уст, ниже которой разрушение не происходит. Эта величина – предел усталостной прочности (выносливости). Пределу выносивости стали отвечает примрно 10млн циклов нагрузки. Помимо числа циклов усталостн прочность зависит от вида нагружения, котор характериз-ся коэффициентом асиметрии ро=сигма мин/сигма мах.График из лекций.
при ро=-1 самое неблагоприятное напр сост.
Сигма усталост=(0,59…0,67)*сигма врем.
17
Местная устойчивость стенки балок от
касательных напряжений.
Касат напряж могут вызывать волнообразную
потерю устойчивости стенки. Определение
критического напряжения от действия
только касат напряжений:
.
Стенка может потерять устойчивость
только при касательных напряжениях при
лямда ef
больше или равно 3.2 В случае укрепления
стенки поперечными ребрами жесткости
размеры неукрепленной пластины
уменьшаются и устойчивость стенки
увеличиваются и критич напряжения
равны:
где мю отношение большей стороны пластины
окаймленной поясами и ребрами жесткости
к меньшей.
