Практическое занятие №2 «Построение комплексного процесса обработки воздуха в диаграмме «I-d». Расчет скв».

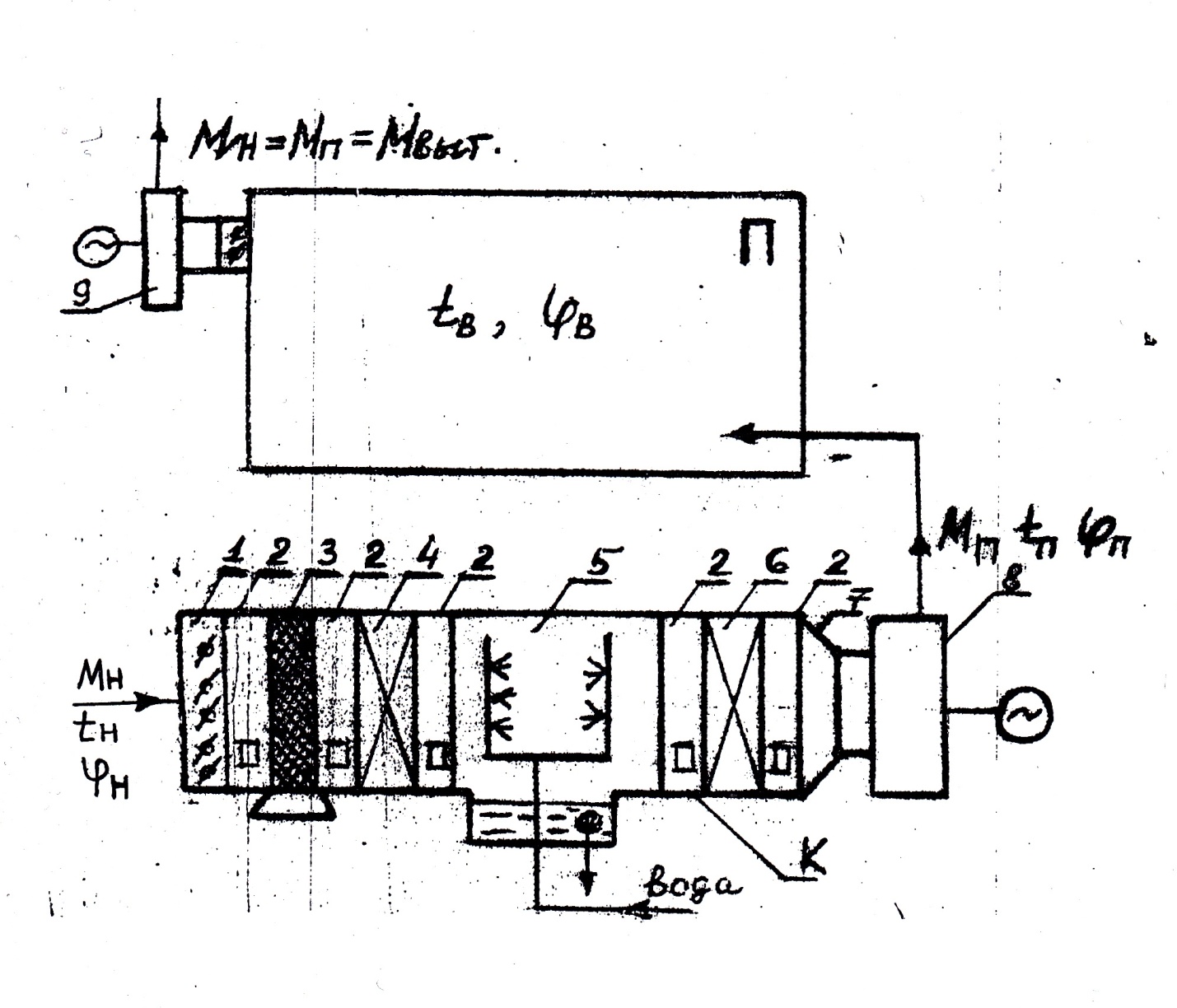

Схема центральной прямоточной системы кондиционирования воздуха СКВ.
П – кондиционируемое помещение, например, зал кинотеатра, универмага, столовой и др.
К – центральный кондиционер, состоящий из следующих элементов:
1 - приемный клапан
2 - камеры обслуживания
3 - фильтр
4 - воздухонагреватель первого подогрева с обводным каналом
5 - камера орошения
6 - воздухонагреватель второго подогрева без обводного канала
7 - переходная секция
8 - вентилятор кондиционера
9 - вытяжной вентилятор
Расчет СКВ производится отдельно для теплого и холодного периодов работы.
Процессы обработки воздуха
Теплый период |
Холодный период |
1. очистка от пыли в фильтре (на диаграмме не наносится)
2. нет первого подогрева
3. охлаждение и осушение воздуха в камере орошения при контакте с водой с tпов<tp воздуха Параметры воздуха на выходе: αп ; φ = 90 ÷ 95%
4. нагревание воздуха во втором воздухонагревателе
5. нагревание воздуха в вентиляторе и воздуховодах на 1÷1,5 °С Параметры воздуха перед помещением: tп ; φп
6. изменения воздуха в помещении до параметров помещения: tв ; φп |
То же
Первый подогрев воздуха
Увлажнение и охлаждение воздуха в камере орошения при контакте с водой с tпов >tр воздуха
То же
Не учитывают
То же
То же |
Задача: построить комплексные процессы обработки воздуха в диаграмме «i-d» отдельно для теплого и холодного режимов работы центральной прямоточной системы кондиционирования воздуха (СКВ).
ДАНО: |
ДАНО: |
Теплый период
tн; φн } параметры наружного воздуха tв; φв } параметры воздуха помещения
∑Qизб - сумма избыточных тепловыделений в помещении, кВт
∑Wизб - сумма избыточных влаговыделений в помещении, кг/с
∆t = tв - tп - допустимая разность температур, °C Где tn - температура приточного обработанного воздуха, °С
НЕ ЗАДАНА
ОПРЕДЕЛИТЬ:
по диаграмме «i-d» и занести в таблицу параметры всех точек процессов: t, φ, d, i.
РАСЧИТАТЬ:
Мн = Мп - производительность СКВ или массу приточного воздуха, кг/с
НЕ НАДО
Q0 - расход холода на охлаждение воздуха, кВт
QII - расход тепла на подогрев воздуха во втором нагревателе, кВт
W - количество влаги, выпавшей при осушении воздуха в процессе охлаждения, кг/с |
Холодный период
ТО ЖЕ
ТО ЖЕ
ТО ЖЕ
ТО ЖЕ
НЕ ЗАДАНА
Мн = Мп - масса наружного воздуха, равная массе приточного воздуха, кг/с
ОПРЕДЕЛИТЬ:
ТО ЖЕ
РАСЧИТАТЬ:
НЕ НАДО, т.к. задана
Q1 - расход тепла в первом нагревателе,кВт
НЕ НАДО
ТО ЖЕ
W - количество воды, необходимое для компенсации испаряющейся воды в процессе охлаждения, кг/с |
Примечание: в условии задачи могут быть заданы любые два параметра воздуха из следующих:
t, φ, Рп, i, d, tм, tp, ρ
Рп - парциальное давление водяных паров, кПа
φ - относительная влажность воздуха, %
i - удельная энтальпия, кДж/кг
d - влагосодержание, Г/кг
tм - температура точки росы, °С
ρ - плотность воздуха, кг/м3
Решение
