38. Конструкция синхронной машины. Принцип действия синхронного генератора и двигателя.

Синхронная машина — это электрическая машина переменного тока, частота вращения ротора которой равна или кратна частоте вращения вращающегося в зазоре магнитного поля, создаваемого током якорной обмотки. Принцип действия синхронных машин основан на явлении электромагнитной индукции при взаимодействии магнитных полей .

Общее устройство синхронных машин

Основными частями синхронной машины являются якорь и индуктор (обмотка возбуждения).

Якорь представляет собой одну или несколько обмоток переменного тока. В двигателях токи, подаваемые в якорь, создают вращающееся магнитное поле (так называемое поле реакции якоря), которое сцепляется с полем индуктора и таким образом происходит преобразование энергии. В генераторах поле реакции якоря создается переменными токами, индуцируемыми в обмотке якоря от индуктора.

Индуктор состоит из полюсов - электромагнитов постоянного тока или постоянных магнитов. Индукторы синхронных машин имеют две различные конструкции: явнополюсную или неявнополюсную. Явнополюсная отличается тем, что полюса ярко выражены и имеют конструкцию, схожую с полюсами машины постоянного тока. При неявнополюсной конструкции обмотка возбуждения укладывается в пазы сердечника индуктора, весьма похоже на обмотку роторов асинхронных машин с фазным ротором, с той лишь разницей, что между полюсами оставляется место, не заполненное проводниками (так называемый большой зуб). Неявнополюсные конструкции применяются в быстроходных машинах, чтобы уменьшить механическую нагрузку на полюса.

Для уменьшения магнитного сопротивления, то есть для улучшения прохождения магнитного потока применяются ферромагнитные сердечники ротора и статора. В основном они представляют собой шихтованную конструкцию из электротехнической стали (то есть набранную из отдельных листов). Электротехническая сталь обладает рядом интересных свойств. В том числе она имеет повышенное содержание кремния, чтобы повысить её электрическое сопротивление и уменьшить тем самым вихревые токи Фуко.

Принцип действия синхронного двигателя

Рассмотрим принцип действия синхронного двигателя на следующей условной модели (рис. 6.3.1.). Пусть магнитное поле статора будет смоделировано системой вращающихся магнитных полюсов N - S.

Р отор двигателя тоже представляет собой систему электромагнитов S - N, кото-рые "сцеплены" с полюсами на статоре. Если нагрузка на двигателе отсутствует, то оси полюсов статора будут совпадать с осями полюсов ротора (   =0). Если же к ротору подключена механическая нагрузка, то оси полюсов статора и ротора могут расходиться на некоторый угол  . Однако "магнитное сцепление" ротора со статором будет продолжаться, и частота вращения ротора будет равна синхронной частоте статора (n₂ = n₁). При больших значениях ротор может выйти из "сцепления" и двигатель остановится. Главное преимущество синхронного двигателя перед асинхронным - это обеспечение синхронной скорости вращения ротора при значительных колебаниях нагрузки.

Принцип действия синхронного генератора

При помощи первичного двигателя ротор-индуктор вращается. Магнитное поле находится на роторе и вращается вместе с ним, поэтому скорость вращения ротора равна скорости вращения магнитного поля – отсюда название синхронная машина.

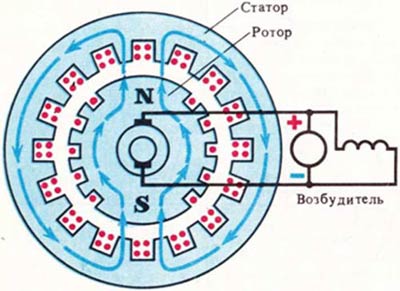

Рис.6. Генераторный режим работы синхронной машины.

При вращении ротора магнитный поток полюсов пересекает статорную обмотку и наводит в ней ЭДС по закону электромагнитной индукции:

E = 4,44*f*w*k_w*Ф, где:

f – частота переменного тока, Гц; w – количество витков; k_w – обмоточный коэффициент; Ф – магнитный поток.

Частота индуктированной ЭДС (напряжения, тока) синхронного генератора: f = p*n/60, где:

р – число пар полюсов; п – скорость вращения ротора, об/мин.

Заменив: E = 4,44*(п*р/60)*w*k_w*Ф и, определив: 4,44*(р/60)*w*k_w – относится к конструкции машины и создаёт конструктивный коэффициент: C = 4.44*(р/60)*w*k_w.

Тогда: Е = С_Е*п*Ф.

Таким образом, как и у любого генератора, основанного на законе электромагнитной индукции, индуктированная ЭДС пропорциональна магнитному потоку машины и скорости вращения ротора.
