1)Анализ предприятия.
Проектная фирма ООО«Ас - строй» располагается в спальном районе, в здании состоящем из 3-х этажей. По близости с фирмой находятся 7 жилых домов (двухэтажные и частные постройки), средняя школа.
Количество сотрудников фирмы составляет 100 человек.
Здание является кирпичным строением, в котором все стены являются капитальными. К внутренним особенностям относятся: хозяйственное использование цокольного помещения и мансарды. Площадь каждого этажа 300 кв.м. Присутствуют помимо парадного входа, 3 запасных выхода (лестницы на 2-,3-х этажах, и железная дверь на первом этаже).
На первом этаже КПП, где дежурит охрана, ЧОП «Энергия». В рабочих кабинетах осуществляется приём посетителей и выполнение рабочих функций. Фирма работает с 8:00 до 20:00 по будним дням.
Электропитание осуществляется от трансформаторной подстанции, расположенной в пределах контролируемой зоны. Питание всего здание осуществляется от одного ЭЩ, на который подается 380 В. В здании имеется серверная и местная АТС. Отопление осуществляется от ЦТП, расположенной за пределами КЗ.
На основании РД МВД 78.36.003-2002 объекты, хищения на которых в соответствии с уголовным законодательством Российской Федерации могут привести к ущербу в размере свыше 500 минимальных размеров оплаты труда относятся к категории Б2.
Рисунок 1 –ООО «Ас-строй» вид сверху
2)Описание формы собственности
В ходе анализа предприятия ООО «Ас-строй», расположенного по адресу г. Омск, ул 20 Партсъезда дом 6, и его деятельности были установлены данные согласно таблице 1:
Таблица 1 – общее описание предприятия.
Форма собственности |
ООО (коммерческая организация) |
Полное и сокращенное фирменное наименование общества; |
ООО «АС- Строй» Общество с ограниченной ответственностью «АС- Строй» |
Деятельность |
Разработка строительных проектов |
Количество учредителей |
Один (Генеральный директор) |
Учредительные документы |
Устав (п.3 ст. 89 ГК РФ и п. 1 ст. 12 Закона N 14-ФЗ.) |
Уставной капитал |
500 000 рублей |
Орган управления |
Общее собрание участников (в составе генерального директора) Единоличный исполнительный орган (генеральный директор) |
Сведения о месте нахождения общества |
г. Омск ул 20 Партсъезда дом 6. |
Тип собственности |
Частная |
3)Описание деятельности
ООО «Ас-строй» выполняет проектные работы согласно таблице 2.
Таблица 2 - виды оказываемых услуг
|
Вид услуги |
|
1 |
Разработка ПОС |
Проекты организации строительства объектов газификации и теплофикации, на стадии "Проект", комплексов административно-хозяйственных объектов, комплексов объектов жилищного строительства |
2 |
Разработка ППР |
Проект производства работ на грузоподъемные механизмы, на виды работ, на установку и эксплуатацию строительных лесов, комплексные ППР |
3 |
Оформление технологических карт |
Типовые технологические карты, кирпичная кладка, монтаж перегородок, устройство гидроизоляции и пр. |
4)Нормативные документы, регламентирующие деятельность ОО «Ас-строй»
Основными законодательными актами, которые регламентируют деятельность предприятия являются:
Конституция РФ;
Гражданский кодекс РФ;
Трудовой кодекс РФ;
ФЗ от 27.12.2002 г. № 184-ФЗ «О техническом регулировании»
ФЗ от 30.12.2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
СНиП по разделам.
Перечень документов:
Устав ОАО ООО «Ас-строй»
Свидетельство о внесении записи в Единый государственный реестр юридических лиц;
Лицензия на осуществление проектирования зданий и сооружений 1-го и 2-го уровней ответственности в соответствии с госстандартом;
Сертификат соответствия на право разработки ППР;
Свидетельство о вступлении в члены некоммерческого партнерства "Центр развития проектирования "ОборонСтройПроект";
Свидетельство о вступлении в СРО и о допуске к работам, оказывающим влияние на безопасность объектов капитального строительства;
5)Структура ООО «Ас-строй»

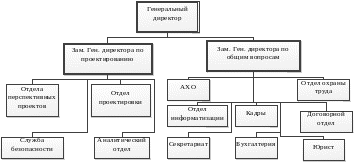

Иерархия подчинения в ООО «Ас-строй» соответствует рисунку 1.
Рисунок 1
Таблица 1
должность |
количество |
Генеральный директор |
1 |
Зам. Ген. директора по проектированию |
1 |
Зам. Ген. директора по общим вопросам |
1 |
Бухгалтерия |
5 |
Кадры |
3 |
Отдел перспективных проектов |
15 |
АХО |
5 |
Юрист |
1 |
Отдел проектировки |
35 |
Секретариат |
3 |
Аналитический отдел |
8 |
Отдел охраны труда |
1 |
Отдел информатизации |
4 |
Служба безопасности |
3 |
Договорной отдел |
2 |
Всего |
89 |
7) Список помещений, подлежащих оснащению системой противодействия экономическому шпионажу:
Кабинет генерального директора(3 этаж)
Серверная и АТС (1 этаж)
Отдел перспективных проектов (2 этаж)
Бухгалтерия (1 этаж)
Аналитический отдел (3 этаж)
8)Субъект-субъектные и субъект объектные модели информационных процессов ООО «Ас-строй»
Возможный ущерб при краже; нарушении целостности, доступности и иных негативных воздействиях на информацию:
№ элемента информации и наименование |
Гриф конфиденци-альности |
Цена информации у.е. |
Источник информации |
Место нахождения источника информации |
1.Распоряжения |
Конфиденциальная |
10 000. |
Документы на бумажных носителях |
Сейф с бумагами |
2.Отчеты |
Конфиденциальная |
70 000 . |
Документы на бумажных носителях |
Сейф с бумагами |
3.Договора |
Конфиденциальная |
400 000. |
Документы на бумажных носителях |
Договорной отдел, сейф с бумагами |
4.Персональные данные сотрудников |
Конфиденциальная |
500 000 |
Документы на бумажных и эл. носителях |
База 1с в отделе кадров, сейф с личными делами |
5. Базы данных заказчиков, подрядных и субподрядных организаций |
Конфиденциальная |
1 500 000 |
Документы на бумажных и эл. носителях |
Отдел проектировки |
6. Проектные решения |
Конфиденциальная |
2 000 000 |
Документы на бумажных и эл. носителях |
Отдел проектировки |
7.Технологические решения |
Конфиденциальная |
2 500 000 |
Документы на бумажных и эл. носителях |
Отдел проектировки |
8.Сведения о партнёрах |
Строго конфиденциальная |
900 000 . |
Документы на бумажных носителях |
Сейф с бумагами |
9.Перспективы развития |
Комерческая тайна |
1 000 000. |
Аналитический отдел |
Кабинет Генерального директора |
Итого 8 880 000 у.е
Для наглядного представление информационных потоков были составлены субъект-субъектная и субъект-объектная модели
Субъект-Объектная модель
|
О1 |
О2 |
О3 |
О4 |
О5 |
S1 |
+ |
- |
+ |
+ |
+ |
S2 |
+ |
- |
+ |
+ |
+ |
S3 |
+ |
+ |
- |
- |
+ |
S4 |
+ |
+ |
- |
- |
+ |
S5 |
- |
+ |
- |
- |
+ |
S6 |
- |
- |
+ |
+ |
+ |
S7 |
+ |
+ |
- |
- |
+ |
S8 |
- |
- |
+ |
- |
+ |
S9 |
- |
- |
+ |
+ |
+ |
S10 |
- |
- |
- |
- |
+ |
S11 |
- |
- |
- |
+ |
+ |
S12 |
+ |
- |
- |
- |
+ |
S13 |
- |
- |
- |
- |
+ |
S14 |
- |
- |
- |
- |
+ |
S15 |
- |
- |
- |
- |
+ |
О1 – Базы данных заказчиков, подрядных и субподрядных организаций
О2 – ПД сотрудников
О3 – Проектные решения
О4 – Технологические решения
О5 – Корреспонденция (ДСП)
S1 – Генеральный директор
S2 – Зам. Ген. директора по проектированию
S3 – Зам. Ген. директора по общим вопросам
S4 – Бухгалтерия
S5 – Кадры
S6 - Отдел перспективных проектов
S7 – АХО
S8 – Юрист
S9 – Отдел проектировки
S10 – Секретариат
S11 – Аналитический отдел
S12 – Договорной отдел
S13 – Отдел охраны труда
S14 – Отдел информатизации
S15 – Служба безопасности
Субъект-Субъектная модель:
Телефонная связь
|
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
S7 |
S8 |
S9 |
S10 |
S11 |
S12 |
S13 |
S14 |
S15 |
S1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S3 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S4 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S5 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S6 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S7 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S8 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S9 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S11 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S12 |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S13 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S14 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S15 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
S1 – Генеральный директор
S2 – Зам. Ген. директора по проектированию
S3 – Зам. Ген. директора по общим вопросам
S4 – Бухгалтерия
S5 – Кадры
S6 - Отдел перспективных проектов
S7 – АХО
S8 – Юрист
S9 – Отдел проектировки
S10 – Секретариат
S11 – Аналитический отдел
S12 – Договорной отдел
S13 – Отдел охраны труда
S14 – Отдел информатизации
S15 – Служба безопасности
Электронный документооборот (Lotus)
|
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
S7 |
S8 |
S9 |
S10 |
S11 |
S12 |
S13 |
S14 |
S15 |
S1 |
* |
+ |
+ |
- |
- |
- |
- |
+ |
- |
- |
+ |
- |
- |
- |
+ |
S2 |
+ |
* |
+ |
- |
- |
+ |
- |
- |
+ |
+ |
+ |
- |
+ |
+ |
+ |
S3 |
+ |
+ |
* |
+ |
+ |
- |
+ |
+ |
- |
+ |
- |
+ |
+ |
+ |
+ |
S4 |
- |
- |
+ |
* |
+ |
- |
+ |
+ |
- |
+ |
+ |
- |
- |
- |
- |
S5 |
- |
- |
+ |
- |
* |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
S6 |
- |
- |
- |
- |
- |
* |
- |
- |
+ |
- |
+ |
- |
- |
- |
- |
S7 |
- |
- |
+ |
- |
- |
- |
* |
- |
- |
- |
- |
- |
- |
- |
- |
S8 |
+ |
- |
+ |
- |
- |
- |
- |
* |
- |
- |
- |
+ |
+ |
- |
- |
S9 |
+ |
+ |
- |
- |
- |
+ |
- |
- |
* |
- |
- |
- |
- |
- |
- |
S10 |
- |
+ |
+ |
- |
- |
- |
- |
- |
- |
* |
- |
- |
- |
- |
- |
S11 |
+ |
+ |
- |
- |
- |
+ |
- |
- |
- |
- |
* |
- |
- |
- |
- |
S12 |
- |
- |
+ |
- |
- |
- |
- |
- |
+ |
- |
- |
* |
- |
- |
- |
S13 |
- |
- |
+ |
- |
- |
- |
- |
- |
+ |
- |
- |
- |
* |
- |
- |
S14 |
- |
- |
+ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
* |
- |
S15 |
+ |
- |
+ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
* |
S1 – Генеральный директор
S2 – Зам. Ген. директора по проектированию
S3 – Зам. Ген. директора по общим вопросам
S4 – Бухгалтерия
S5 – Кадры
S6 - Отдел перспективных проектов
S7 – АХО
S8 – Юрист
S9 – Отдел проектировки
S10 – Секретариат
S11 – Аналитический отдел
S12 – Договорной отдел
S13 – Отдел охраны труда
S14 – Отдел информатизации
S15 – Служба безопасности
Бумажный документооборот
|
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
S7 |
S8 |
S9 |
S10 |
S11 |
S12 |
S13 |
S14 |
S15 |
S1 |
* |
+ |
+ |
- |
- |
- |
- |
+ |
- |
- |
+ |
- |
- |
- |
+ |
S2 |
+ |
* |
+ |
- |
- |
+ |
- |
- |
+ |
+ |
+ |
- |
+ |
+ |
+ |
S3 |
+ |
+ |
* |
+ |
+ |
- |
+ |
+ |
- |
+ |
- |
+ |
+ |
+ |
+ |
S4 |
- |
- |
+ |
* |
+ |
- |
+ |
+ |
- |
+ |
+ |
- |
- |
- |
- |
S5 |
- |
- |
+ |
- |
* |
- |
- |
- |
- |
- |
- |
- |
- |
- |
+ |
S6 |
- |
- |
- |
- |
- |
* |
- |
- |
+ |
- |
+ |
- |
- |
- |
- |
S7 |
- |
- |
+ |
- |
- |
- |
* |
- |
- |
- |
- |
- |
- |
- |
- |
S8 |
+ |
- |
+ |
- |
- |
- |
- |
* |
- |
- |
- |
+ |
+ |
- |
- |
S9 |
+ |
+ |
- |
- |
- |
+ |
- |
- |
* |
- |
- |
- |
- |
- |
+ |
S10 |
- |
+ |
+ |
- |
- |
- |
- |
- |
- |
* |
- |
- |
- |
- |
- |
S11 |
+ |
+ |
- |
- |
- |
+ |
- |
- |
- |
- |
* |
- |
- |
- |
+ |
S12 |
- |
- |
+ |
- |
- |
- |
- |
- |
+ |
- |
- |
* |
- |
- |
+ |
S13 |
- |
- |
+ |
- |
- |
- |
- |
- |
+ |
- |
- |
- |
* |
- |
- |
S14 |
- |
- |
+ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
* |
- |
S15 |
+ |
+ |
+ |
- |
- |
+ |
- |
- |
+ |
- |
+ |
+ |
- |
- |
* |
S1 – Генеральный директор
S2 – Зам. Ген. директора по проектированию
S3 – Зам. Ген. директора по общим вопросам
S4 – Бухгалтерия
S5 – Кадры
S6 - Отдел перспективных проектов
S7 – АХО
S8 – Юрист
S9 – Отдел проектировки
S10 – Секретариат
S11 – Аналитический отдел
S12 – Договорной отдел
S13 – Отдел охраны труда
S14 – Отдел информатизации
S15 – Служба безопасности

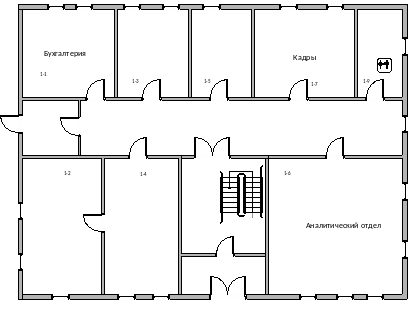

9) внутренний план здания
1 этаж
2 этаж
3 этаж
10) Описание защищаемого помещения
Описание защищаемого помещения
Защищаемое помещение(далее по тексту ЗП) - – Отдел перспективных проектов.
Таблица 7 – Описание ЗП Отдел перспективных проектов
название помещения, |
Отдел перспективных проектов |
этаж, |
2 |
количество окон, наличие штор, сигнализации, |
4 окна |
двери, количество и какие, |
1 Стальная дверь повышенной взломостойкости |
соседнее помещение, название, толщина стен, |
Слева серверная, справа хозяйстваенное помещение. 10 см. железобетон.
|
помещение над потолком, название и толщина перекрытия, |
. отдел проектирования. Железобетонная панель с круглыми пустотами. Толщина перекрытия 160 мм |
помещение под полом, название, толщина перекрытий, |
«Отдел кадров»,Железобетонная панель с круглыми пустотами. Толщина перекрытия 160 мм. |
вентиляция, |
В стене, выходит на крышу. |
батареи отопления, куда выходят трубы, |
4 радиатора, трубы выходят на 3 и на 1этаж |
цепи электропитания (напряжение, количество розеток, вход и выход кабелей), |
6 розеток (220 В), кабель между кирпичной кладкой и гипсокартоном.. |
телефон (типы, места установки, тип кабеля), |
4 телефон на местную АТС с выходом на город |
ПЭВМ (кол-во, типы, состав, места размещения), |
8 ПЭВМ в составе: состав указан в таблице ОТСС . |
технические средства охраны (места установления, типы и зоны наблюдения телевизионных трубок), |
- |
пожарная сигнализация (типы извещений, схемы соединения и вывода шлейфа, |
извещатели пожарные дымовые
|
другие средства. |
14блоков ламп дневного света, офисная мебель, столы, стулья. |
