3.2 Моделирование синусоидального сигнала на вход rc-фильтра нижних частот с амплитудой 1 в и частотой 10·fср

Для моделирования синусоидального сигнала необходимо для элемента VSIN изменить значение частоты, умножив его на коэффициент 10. Полученную величину указать в поле FREQ. Изменить другие величины, необходимые для моделирования в соответствии с рисунком 3.8.

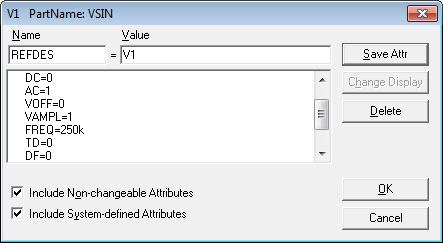

Рисунок 3.8 – Параметры источника синусоидального переменного напряжения VSIN с амплитудой 1 B и частотой 250 кГц

Для выполнения моделирования в окне Transient изменить параметры в соответствии с рисунком 3.9.

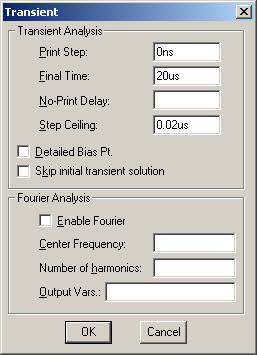

Рисунок 3.9 – Параметры анализа Transient RC-фильтра нижних частот для моделирования синусоидального сигнала 10·f_ср

Для запуска моделирования в меню Analysis выбрать команду Simulate. На полученном графике указать точки максимума для обоих графиков. Результат моделирования представлен на рисунке 3.10.

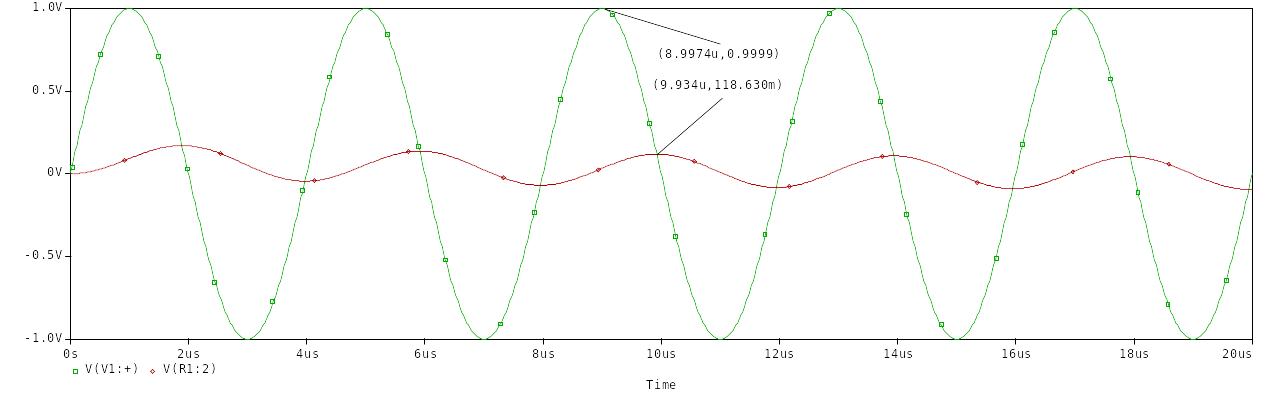

Рисунок 3.10 – Результат моделирования синусоидального сигнала с частотой 10·f_ср

3.3 Моделирование синусоидального сигнала на вход rc-фильтра нижних частот с амплитудой 1 в и частотой fср

Для моделирования синусоидального сигнала необходимо для элемента VSIN изменить значение частоты, указав в поле FREQ значение f_ср. Изменить другие величины, необходимые для моделирования в соответствии с рисунком 3.11.

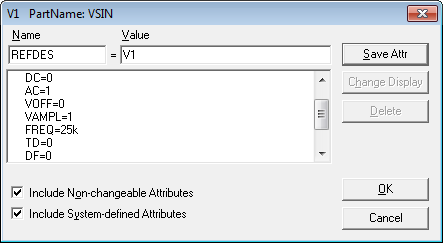

Рисунок 3.11 – Параметры источника синусоидального переменного напряжения VSIN с амплитудой 1 B и частотой 25 кГц

Для выполнения моделирования в окне Transient изменить параметры в соответствии с рисунком 3.12.

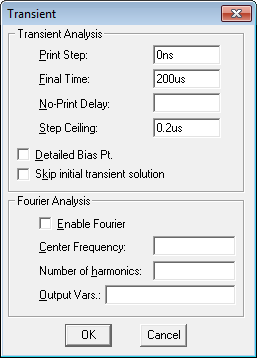

Рисунок 3.12 – Параметры анализа Transient RC-фильтра нижних частот для моделирования синусоидального сигнала f_ср

Для запуска моделирования в меню Analysis выбрать команду Simulate. На полученном графике указать точки максимума для обоих графиков. Результат моделирования представлен на рисунке 3.13.

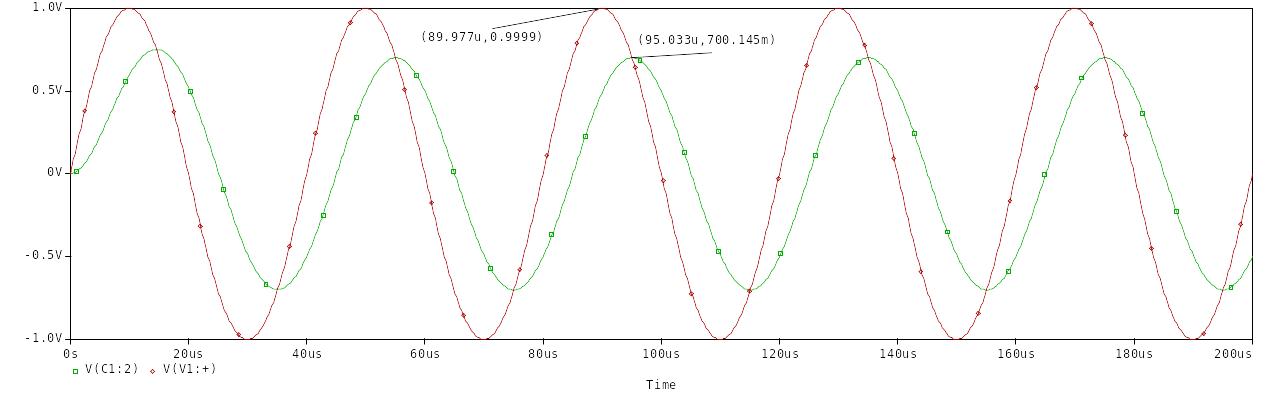

Рисунок 3.13 – Результат моделирования синусоидального сигнала с частотой f_ср

Для того, чтобы подать на вход схемы RC-фильтра последовательность прямоугольных импульсов, необходимо заменить источник VSIN на источник VPULSE (рисунок 3.14)

Рисунок 3.14 – Модель схемы RC-фильтра нижних частот с источником напряжения VPULSE

Для формирования последовательности прямоугольных импульсов с частотой 2.5 кГц необходимо установить для источника VPULSE параметры, представленные на рисунке 3.15.

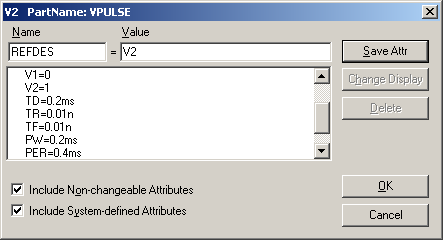

Рисунок 3.15 – Параметры источника VPULSE для последовательности прямоугольных импульсов с частотой 2.5 кГц.

Для моделирования необходимо в меню Analysis выбрать команду Setup выбрать анализ Transient и установить в нём параметры, указанные на рисунке 3.16.

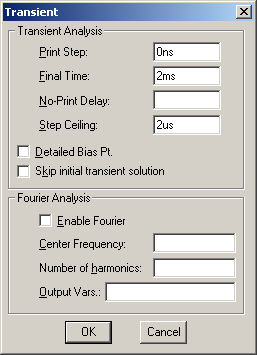

Рисунок 3.16 – Параметры анализа Transient для последовательности прямоугольных импульсов с частотой 2.5 кГц.

Для моделирования в меню Analysis выбрать команду Simulate. Результаты моделирования представлены на рисунке 3.17.

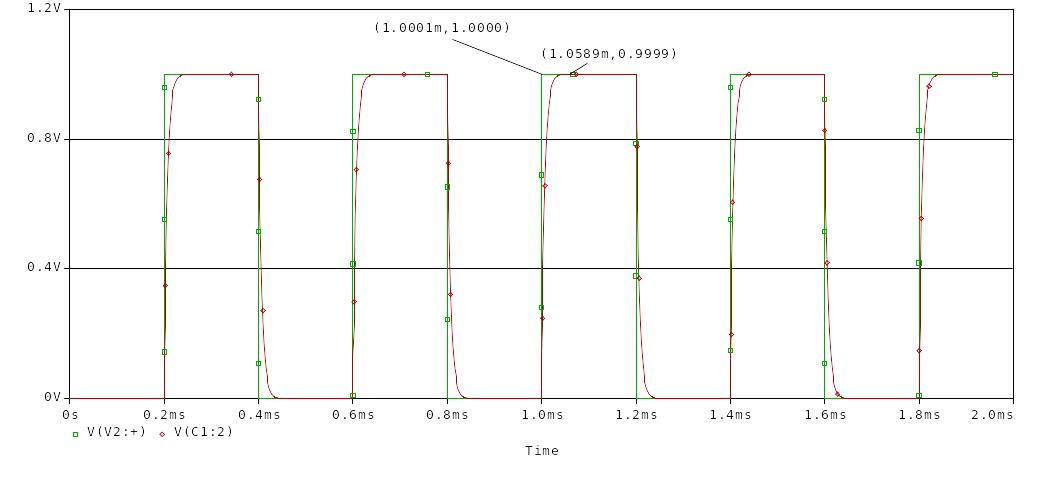

Рисунок 3.17 – Временные диаграммы работы RC-фильтра нижних частот при частоте входного сигнала 2.5 кГц.

Схему, представленную на рисунке 3.14, оставить без изменений, а для формирования последовательности прямоугольных импульсов с частотой 250 кГц необходимо установить для источника VPULSE параметры, представленные на рисунке 3.18.

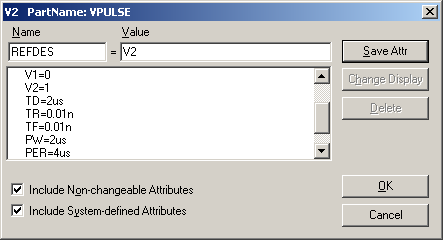

Рисунок 3.18 – Параметры источника VPULSE для последовательности прямоугольных импульсов с частотой 250 кГц

Для моделирования необходимо в меню AnalysisSetup выбрать анализ Transient и установить в нем параметры, указанные на рисунке 3.19.

Рисунок 3.19 – Параметры анализа Transient для последовательности прямоугольных импульсов с частотой 250 кГц

Для моделирования в меню Analysis выбрать пункт Simulate. Результат моделирования представлен на рисунке 3.20.

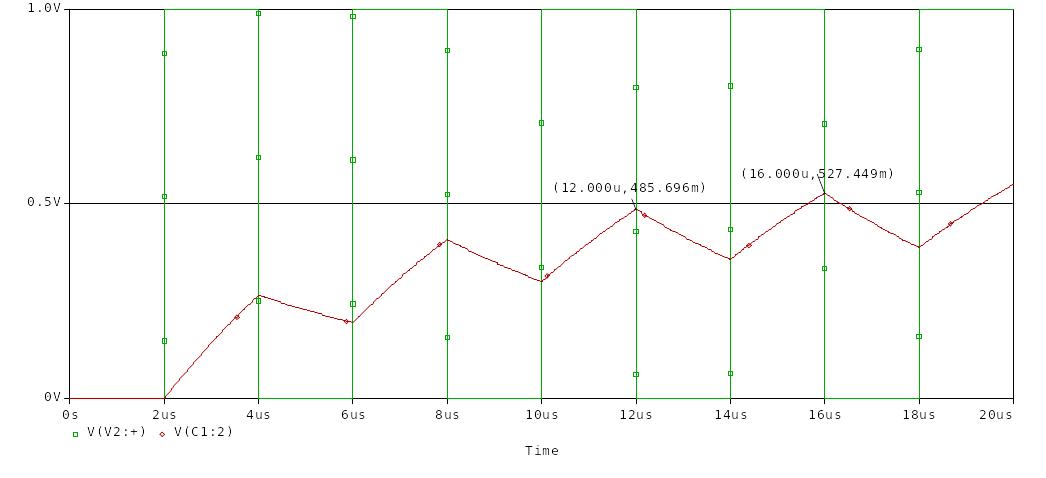

Рисунок 3.20 – Временные диаграммы работы фильтра нижних частот при частоте входного сигнала 250 кГц
