Приложение 1

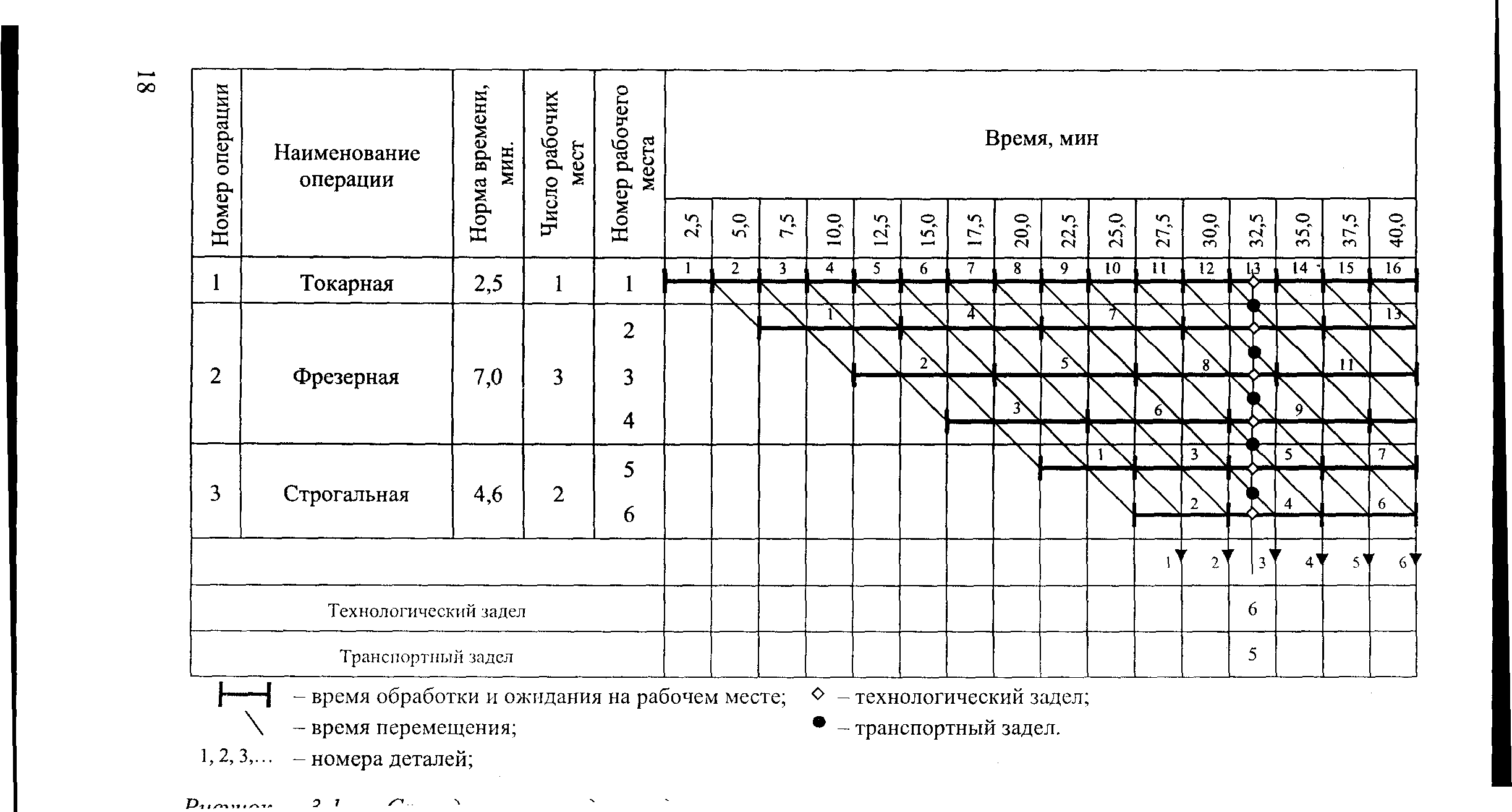

Рисунок П. 1.1 - Стандарт-план однопредметной непрерывно-поточной линии с
Однорядным расположением оборудования Приложение 2 Пример
Расчет оборотных заделов между операциями по данным стандарт-плана производится в такой последовательности. Период обхода для 1-й и 2-й смежных операций разбивается на две фазы продолжительностью 144 и 96 мин, для которых соответственно
Z об1-2 = 144(1/5-1/3)=29-48=-19;
Zoб1-2=96(l/5-0)=19.
Таким образом, в течение первой фазы задел уменьшается на 19, а за время второй – увеличивается на 19 заготовок. К началу следующего периода обхода между 1-й и 2-й операциями в заделе будет 19 заготовок. Аналогично рассчитывается оборотный задел между всеми остальными операциями для каждого отрезка времени. Размеры заделов наносятся в принятом масштабе на графике, соединив которые получают эпюру заделов. График изменения межоперационных оборотных заделов на протяжении полусмены показан на стандарт-плане (рис.П.2.1.).
Рисунок П.2.1 - Стандарт-план работы и график движения оборотных заделов на однопредметной прерывно-поточной линии.
Средний оборотный задел на линии используется в расчете нормы незавершенного производства.

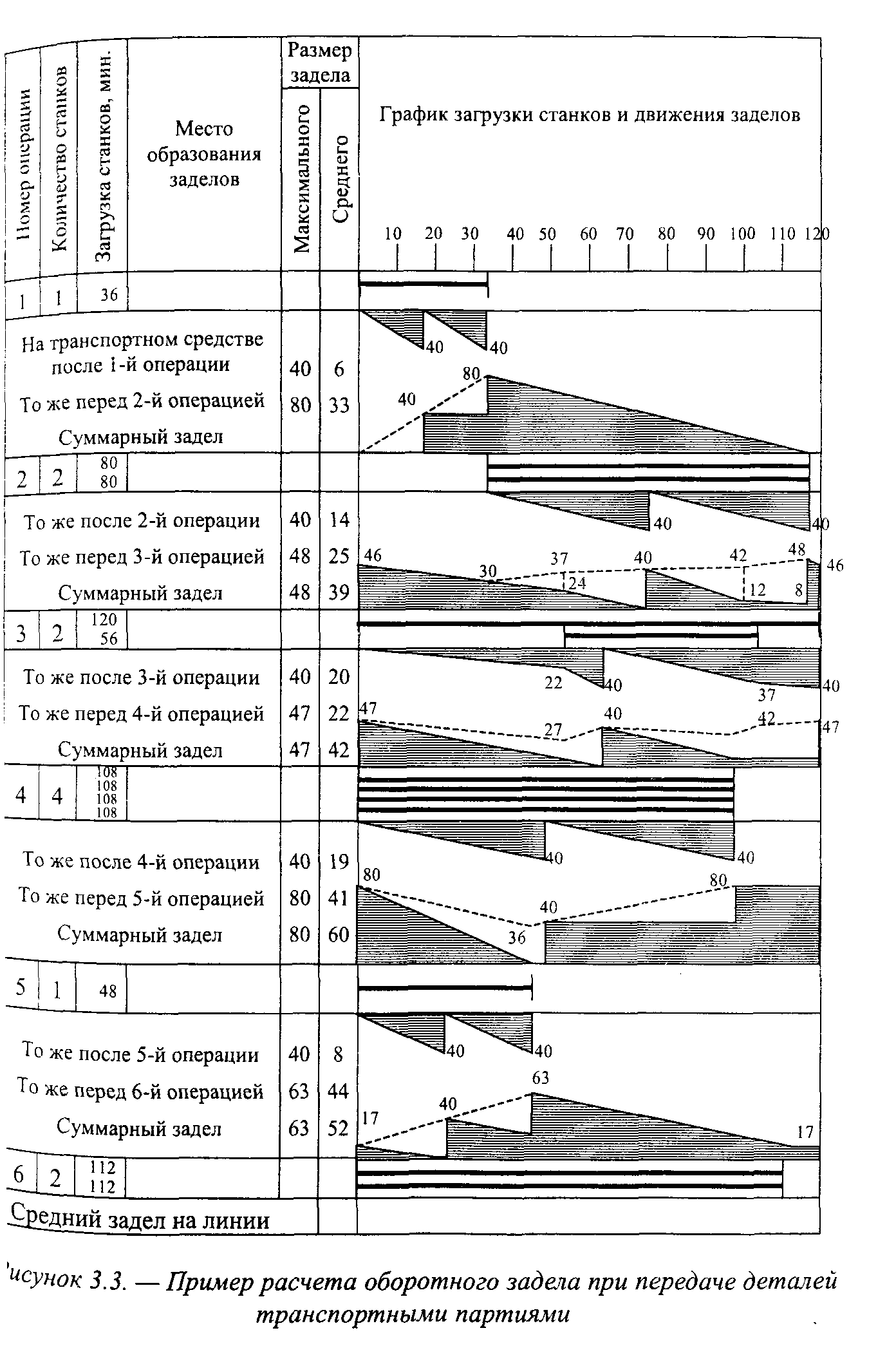

Рисунок П.2.2 - Пример расчета оборотного задела при передаче деталей транспортными партиями
Таблица П.2.1 - Коэффициент оптимальной занятости рабочего в течение цикла многстаночного обслуживания
Масса обрабатываемой детали, кг |
Число деталеопераций, выполняемых на рабочем месте в течение смены |
|||
до 500 |
501-1200 |
1201-1900 |
1901-2600 |
|
1-7 |
1,00 |
1,00 |
1,00 |
1,00 |
8 |
0,99 |
0,97 |
0,96 |
0,95 |
9 |
0,93 |
0,92 |
0,91 |
0,89 |
10 |
0,88 |
0,87 |
0,85 |
0,84 |
11 |
0,84 |
0,81 |
0,80 |
0,78 |
12 |
0,78 |
0,76 |
0,74 |
0,73 |
13 |
0,73 |
0,70 |
0,69 |
0,68 |
14 |
0,67 |
0,65 |
0,64 |
0,62 |
16 |
0,57 |
0,54 |
0,53 |
0,51 |
18 |
0,46 |
0,43 |
0,42 |
0,41 |
20 |
0,35 |
0,33 |
0,31 |
0,30 |
Приложение 3

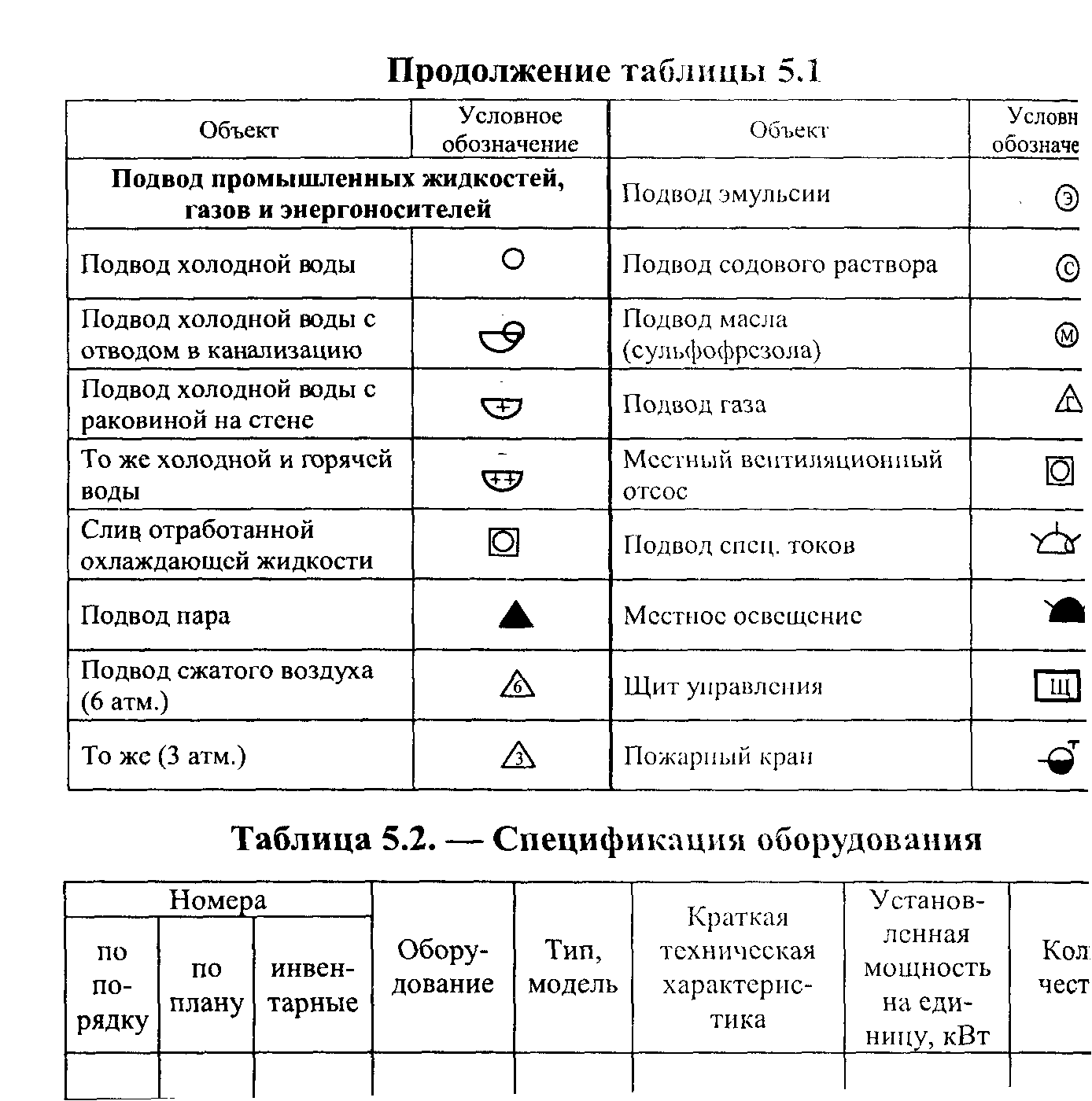

Таблица П.3.1 - Условные обозначения
Таблица П.3.2 - Спецификация оборудования
Номера |
Оборудование |
Тип, модель |
Краткая технологическая характеристика |
Единичная мощность, КВт |
Количес тво |
||
по порядку |
по плану |
инвентарные |
|||||
|
|
|
|
|
|
|
|
Таблица П.3.3 - Минимальные расстояния между станками и элементами
конструкции здания
Описание |
Обозначение (рис.3.1.) |
Расстояние, мм |
||
для мелких станков с габаритами до 1800 x 800 мм |
для средних станков с габаритами до 4000 х 2000 мм |
для крупных станков с габаритами до 8000 х 4000 мм |
||
Между станками вдоль линии их расположения (по фронту) |
а |
700 |
900 |
1500 |
Между станками при установке их один к другому тыльными сторонами |
b |
700 |
800 |
1200 |
Между тыльной или боковой стороной станка и стеной, колонной или выступающей конструкцией здания |
с |
700 |
800 |
900 |
Между передней стороной станка и стеной, колонной или выступающей конструкцией здания |
d |
1300 |
1500 |
2000 |
Между передними сторонами станков при обслуживании каждого станка одним рабочим |
е |
2000 |
2500 |
3000 |
Между передними сторонами станков при обслуживании одним рабочим двух станков |
f |
1300 |
1500
|
- |
Между передней и задней сторонами разных станков, размещенными в затылок |
g |
1300 |
1500 |
2000 |
Рисунок П.3.1 - Условные обозначения
Минимальные расстояния между станками и элементами конструкций зданий: а – между стенками вдоль линии их расположения (по фронту); b – между станками при установке их относительно друг друга тыльными сторонами; с – между тыльными или боковыми сторонами и колонной выступающей конструкцией здания; d – между передней стороной станка и стеной, колонной или выступающей конструкцией здания; е – между передними сторонами станков при обслуживании одним рабочим; f – между передними сторонами станков при обслуживании одним рабочим двух станков; g – между передними и задними сторонами станков, размещенных в затылок.
