1 Классификация видов модуляции, основные характеристики радиосигналов.

Для осуществления радиосвязи необходимо каким-то образом изменять один из параметров радиочастотного колебания, называемого несущим, в соответствии с передаваемым низкочастотным сигналом. Это достигается с помощью модуляции радиочастотного колебания.

Известно, что гармоническое колебание

u = Ucos(wt+y)

характеризуется тремя, независимыми параметрами: амплитудой, частотой и фазой.

Соответственно различают три основных вида модуляции:

- амплитудная,

- частотная,

- фазовая.

Амплитудной модуляцией (АМ) называют такой вид воздействия на несущее колебание, в результате которого его амплитуда изменяется по закону передаваемого (модулирующего) сигнала.

Считаем, что модулирующий сигнал имеет вид гармонического колебания с частотой W

uW = UWcosWt,

много меньшей частоты несущего колебания w.

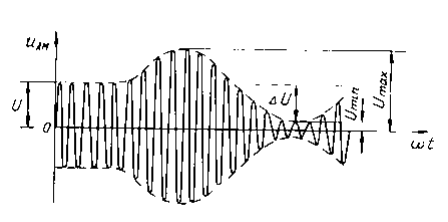

В результате модуляции амплитуда напряжения несущего колебания должна изменяться пропорционально напряжению модулирующего сигнала uW (рис. 1):

UAM = U + kUWcosWt = U + DUcosWt, (1)

где U - амплитуда напряжения несущего радиочастотного колебания;

DU=kUW - приращение амплитуды.

Уравнение амплитудно-модулированных колебаний, в этом случае, принимает вид

UAM = UAM coswt = (U + DUcosWt) coswt = U (1+cosWt) coswt. (2)

По такому же закону будет изменяться и ток iAM при модуляции.

Величина, характеризующая отношение величины изменения амплитуды колебаний DU к их амплитуде в отсутствии модуляции U, называется коэффициентом (глубиной) модуляции

Из этого следует, что максимальная амплитуда колебаний Umax = U + DU = U (1+m) и минимальная амплитуда Umin= U (1-m).

Как нетрудно видеть из уравнения (2), в простейшем случае модулированные колебания представляют собой сумму трех колебаний

UAM = U(1+ mcosWt)coswt = Ucoswt U/2+ cos(w - W)t U/2+ cos(w + W)t . (4)

Первое слагаемое – колебания передатчика в отсутствии модуляции (режим молчания). Вторые – колебания боковых частот.

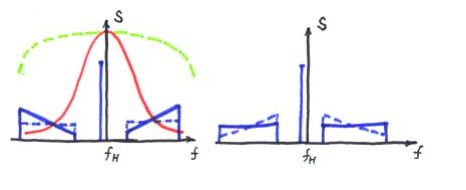

Если модуляция осуществляется сложным низкочастотным сигналом со спектром от Fmin до Fmax , то спектр полученного АМ сигнала имеет вид, изображенный на рис. Занимаемая АМ - сигналом полоса частот Δfс не зависит от m и равна

Δfс = 2Fmax . (5)

Возникновение колебаний боковых частот при модуляции приводит к необходимости расширения полосы пропускания контуров передатчика (и, соответственно, приемника). Она должна быть

где Q - добротность контуров,

Df - абсолютная расстройка,

Dfк - полоса пропускания контура.

На рис. спектральные составляющие, соответствующие нижним модулирующим частотам (Fmin) имеют меньшие ординаты.

Это объясняется следующим обстоятельством. У большинства видов сигналов (например, речевых), поступающих на вход передатчика, амплитуды высокочастотных составляющих спектра малы по сравнению с составляющими низких и средних частот. Что касается шумов на входе детектора в приемнике, то их спектральная плотность постоянна в пределах полосы пропускания

приемника. В результате коэффициент модуляции и отношение сигнал-шум на входе детектора приемника для высоких частот модулирующего сигнала оказываются малыми. Для увеличения отношения сигнал-шум высокочастотные составляющие модулирующего сигнала при передаче подчеркиваются путем усиления высокочастотных составляющих в большее число раз по сравнению с составляющими низких и средних частот, а при приеме до или после детектора во столько же раз ослабляются. Ослабление высокочастотных составляющих до детектора происходит практически всегда в высокочастотных резонансных цепях приемника. Необходимо отметить, что искусственное подчеркивание верхних модулирующих частот допустимо, пока оно не приводит к перемодуляции (m > 1).
