20.Цифровые синтезаторы частоты. Цсч по методу прямого синтеза.
3. Цифровые синтезаторы частоты, общий принцип построения
В современных устройствах чаще всего осуществляют построение синтезаторов на основе цифровой схемотехники в виде делителей частоты с переменным коэффициентом деления (ДПКД) и импульсно-фазовых детекторов (ИФД).
3.1. ЦСЧ по методу прямого синтеза
Прямой цифровой синтезатор, ПЦС – синтезатор частот, в котором цифровыми методами непрерывно формируются отсчеты выходного сигнала.
Значения амплитуды сигнала, соответствующие текущей фазе формируемого сигнала, могут вычисляться в синтезаторе или выбираться из соответствующего ЗУ. Такие принципы формирования сигналов применяется соответственно в вычислительных и табличных СЧ.

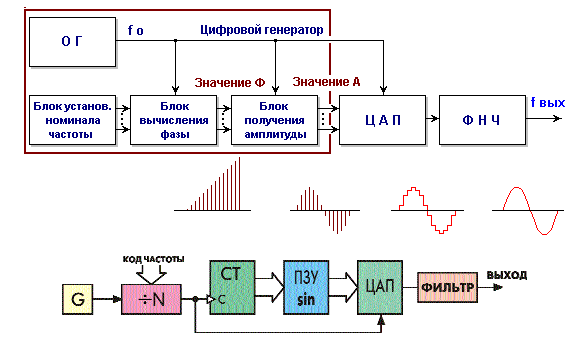

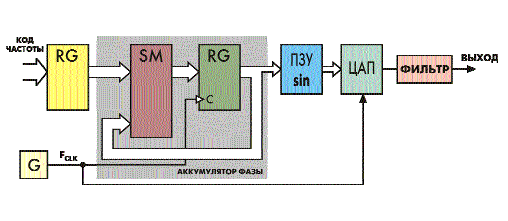

Обобщенная структура прямого цифрового СЧ
В блоке вычисления фазы, называемом иногда накопителем фазы и реализуемым в виде счетчика времени, с частотой дискретизации fo определяется значение текущей фазы формируемого сигнала в виде цифрового кода.
Значение фазы передается по шине в блок вычисления амплитуды.
В блоке получения амплитуды хранятся данные о значении синусоиды для различных фаз. В соответствии с кодом установки частоты вычисляются текущие значения синусоиды. Частота fвых в импульсной последовательности на выходе ЦАП кратна шагу сетки частот: fвых = k F, где k = 1…N . Для сглаживания на выходе ЦАП включен ФНЧ. Число отчетов синусоиды 2N определяется объемом памяти секции вычисления отсчетов. Если все отсчеты синусоиды считываются с частотой fО = 1/ТО, то период импульсной последовательности на выходе блока ЦАП Т = ТО 2 N. Следовательно, минимальная частота импульсной последовательности
fмин = F = 1/ТО 2 N .

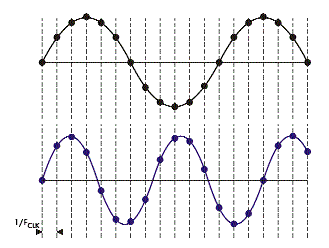

Изменяя число импульсов ОГ, считываемых за период ТО (т.е. число N), можно изменить частоту импульсной последовательности на выходе ЦАП.
Минимальное число импульсов ОГ равно двум, следовательно,
fмакс = 1/2ТО.
Верхняя частота fмакс определяется граничной частотой цифровых микросхем и ЦАП. С повышением этой частоты необходимо увеличивать быстродействие ЦАП.
В блоке получения амплитуды хранятся данные о значении синусоиды для различных фаз. В соответствии с кодом установки частоты вычисляются текущие значения синусоиды. Частота fвых в импульсной последовательности на выходе ЦАП кратна шагу сетки частот: fвых = k F, где k = 1…N . Для сглаживания на выходе ЦАП включен ФНЧ. Число отчетов синусоиды 2N определяется объемом памяти секции вычисления отсчетов. Если все отсчеты синусоиды считываются с частотой fО = 1/ТО, то период импульсной последовательности на выходе блока ЦАП Т = ТО 2 N. Следовательно, минимальная частота импульсной последовательности
fмин = F = 1/ТО 2 N .
Изменяя число импульсов ОГ, считываемых за период ТО (т.е. число N), можно изменить частоту импульсной последовательности на выходе ЦАП.
Минимальное число импульсов ОГ равно двум, следовательно,
fмакс = 1/2ТО.
Верхняя частота fмакс определяется граничной частотой цифровых микросхем и ЦАП. С повышением этой частоты необходимо увеличивать быстродействие ЦАП.
